等臂雙盤天平的懸掛和制動與光學讀數系統
實驗室k / 2019-01-26

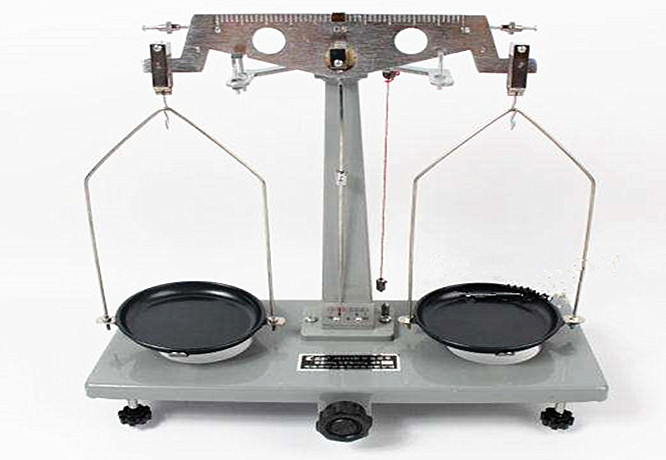

懸掛系統

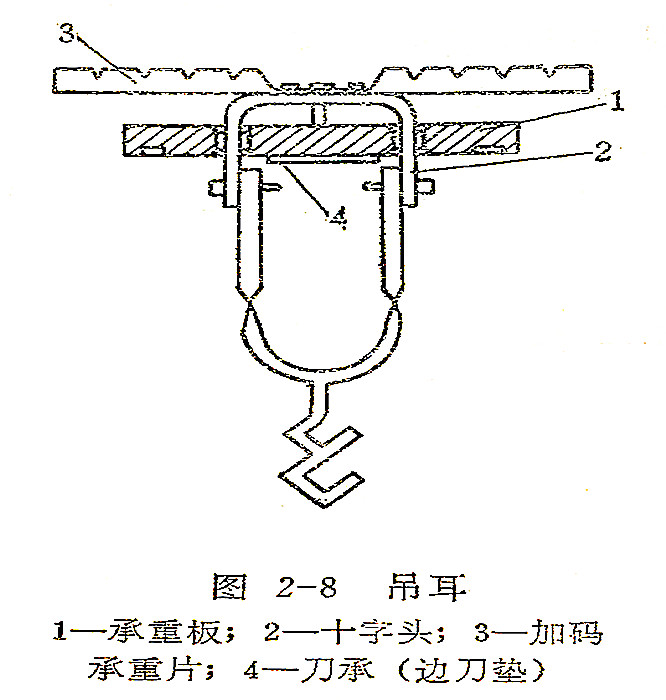

懸掛系統由吊耳、阻尼器和秤盤組成。吊耳的構造見圖2－8。
這種吊耳叫補償掛耳式吊耳，使刀刃線上受力均勻。
吊耳下部掛有阻尼器內筒，又叫活動阻尼筒，它與固定在立柱上的阻尼器外筒之間有一均勻的間隙，這就是“空氣阻尼器”。當天平擺動時，筒內外空氣運動的摩擦阻力使橫梁在擺動1~2個周期后迅速停下來，便于讀數。秤盤吊掛于吊勾上，由銅合金鍍鉻制成。吊耳、阻尼筒、秤盤都有區分左右的標記，常用的是左“1”右“2”或左“·”右“··”。
制動系統
制動系統的作用是保護天平的刀刃使其保持鋒利和避免因沖擊力產生崩缺。當停動手鈕關閉時，天平軸銷上的偏心輪處于最高點（由于結構不同，有的天平是處于最低點），升降拉桿（位于立柱內）帶動托翼向上運動，托起天平橫梁和吊耳，這叫天平的“休止”狀態，天平的三個刀和刀墊間有一個均勻縫隙（刀縫），一般要求邊刀縫為0．15～0．2毫米，中刀縫0．25～0．3毫米。同時兩個托盤也升起，將秤盤微微托住。此時可以加減砝碼和稱量物。當慢慢打開停動手鈕時，托翼下降，邊刀和中刀先后接觸刀墊，托盤同時下降，天平進入自由擺動狀態，由于阻尼器的作用，天平的擺動在十幾秒鐘以內便停下來。天平兩邊負荷未達平衡時，不可全開天平，因那樣天平橫梁傾側太大，吊耳易脫落，使刀子受損。
光學讀數系統

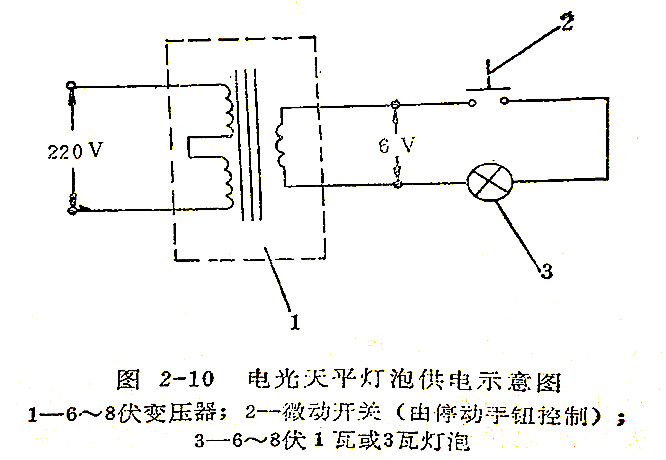

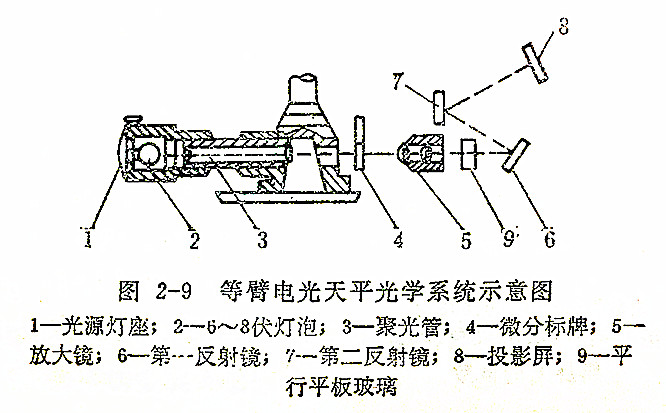

光學讀數系統是對微分標尺進行光學放大的機構。圖2－9是等臂電光天平光學系統示意圖。燈泡1由變壓器將220伏交流電電壓降至6～8伏供電，也可用6伏蓄電池或干電池供電（停電時用）。電路見圖2－10。
圖2－10中“2”為微動開關，裝在天平底板下部開關軸旁，由停動手鈕控制，開啟天平時，接通電源，燈泡亮，關住天平時，切斷電源，燈泡滅。

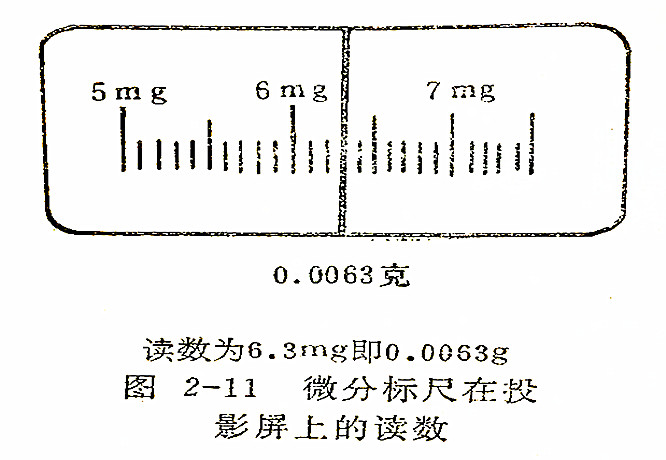

當接通電源后，圖2－9中燈泡2發出的光經聚光管3成一平行光束照到微分標牌4上，通過放大鏡5放大10～20倍，再通過第一、第二反射鏡6、7改變光的方向，反射到投影屏8上。在投影屏8（又稱光幕）上得到微分標尺的象。GT2A型天平通過撥桿轉動平行平板玻璃9實現較小范圍的零點調節，TG328B型天平通過移動投影窗進行小范圍的零點調節。微分標牌上刻有－10～0～＋10毫克共20大格，1大格相當于1毫克（有的天平僅有單向刻度為0～＋10毫克），每一大格又分為10小格，每一小格為0．1毫克。微分標牌放大的象在投影屏上可讀出0．1毫克的值。讀數方法如圖2－11。
