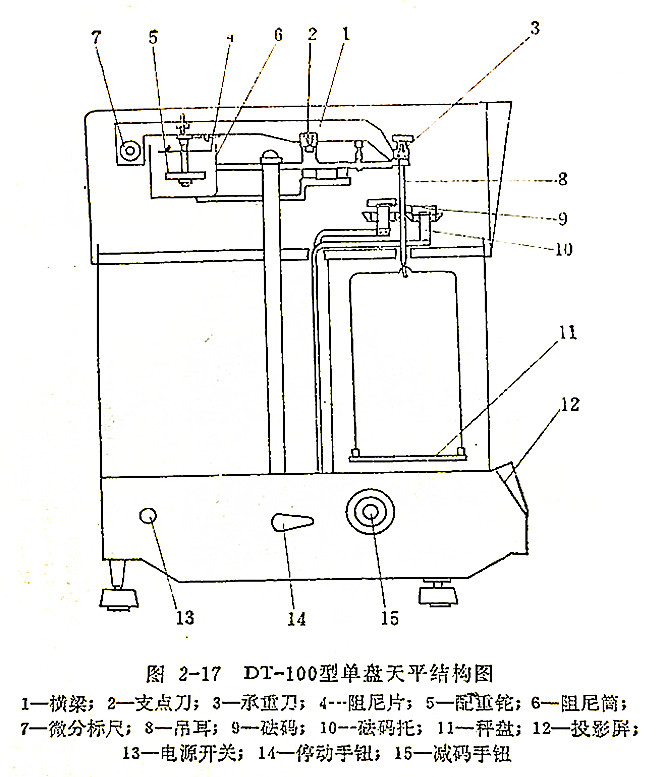

       我們以DT－100型單盤天平（北京光學儀器廠生產）為例，介紹單盤天平的構造、安裝和使用方法。天平結構見圖2－17。

       單盤天平的構造可分為外框部分、起升部分、橫梁部分、懸掛系統、光學讀數系統、機械減碼裝置六個部分。

       1．外框部分

       在底板部分安裝其它各部件，底板下面有電源變正器、電源轉換開關、停動軸、減碼裝置、調零裝置及微讀機構。停動手鈕左右兩邊各一個，控制同一個停動軸，左右手都可開關天平。秤盤在中央，左右都有玻璃推門，供取放被稱物用。

       天平罩起隔氣流、防塵、保持天平溫度穩定的作用。天平頂蓋可向上舉起而打開，上有隔開的小室及散熱孔，可防止因燈泡發熱引起橫梁溫度變化。

       天平底板下有三個腳，前面兩個可調節。水準器位于底板前面。

       2．起升部分

       起升部分的作用是支撐橫梁和懸掛系統，實現天平的開關動作。停動手鈕向操作者方向轉90°，天平全開，橫梁可在0~100分度范圍內自由擺動，停動手鈕向后轉30°，橫梁可在一個很小的范圍內（10～15分度）擺動，這種狀態稱為“半開”。天平“半開”時轉動減碼手鈕進行減碼操作，不會使天平刀子受損傷。

       3．橫梁部分

       橫梁由硬鋁合金制成，支點刀和承重刀由人造白寶石制成，硬度和壽命均比天然瑪瑙好，橫梁尾部是標尺。配重鉈主要起橫梁平衡作用。配重鉈上有阻尼片。橫梁上垂直方向的螺絲是感量鉈，水平方向的螺絲是平衡鉈。平衡鉈用于調節天平的零點，感量鉈是調整感量用的。

       4．懸掛系統

       懸掛系統由承重板（下有承重刀墊）、砝碼架、稱盤組成。砝碼架的槽中可放置16個圓柱形的砝碼，組合成99．9克范圍內任意質量。砝碼為整體結枃以保證其質量穩定。

       5．光學讀數系統

       光學讀數系統是將微分標牌進行放大以便讀數的機構。光路示意圖見圖2－20。

       燈泡1發出的光經聚光鏡2聚焦在天平橫梁一端的微分標尺3上，標尺讀數經放大鏡4放大68倍左右，再經直角棱鏡5一次反射，五角棱鏡6二次反射，經調零反射鏡7、微讀反射鏡8反射成象于投影屏9上。

       轉動調零手鈕可改變調零反射的角度，在6分度以內調整零點，如超過此范圍，調整平衡鉈以調整零點。

       通過調零微讀手鈕改變微讀鏡的角度可以讀出標尺上1分度（代表1毫克）的十分之一的數值，即微讀輪轉0～10分度相應于投影屏上標尺的1個分度。

       6．機械減碼裝置

       由減碼手鈕控制三組不同幾何形狀的凸輪，凸輪傳動使減碼桿起落，托起砝碼實現減碼動作。同時在讀數窗口示出減去的砝碼的質量。
