欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

   化學(xué)實驗工作中，常常需要用各種彎管、三通管等幾種玻璃儀器組裝在一起，還有時要制作一些簡單的小型特殊部件和儀器，或者要修補(bǔ)某些損壞不嚴(yán)重的玻璃儀器。這些工作往往都需要化驗工作者自己動手制作。因此，必須學(xué)會一些常用的簡單的玻璃加工方法。

工具和材料

1，噴燈

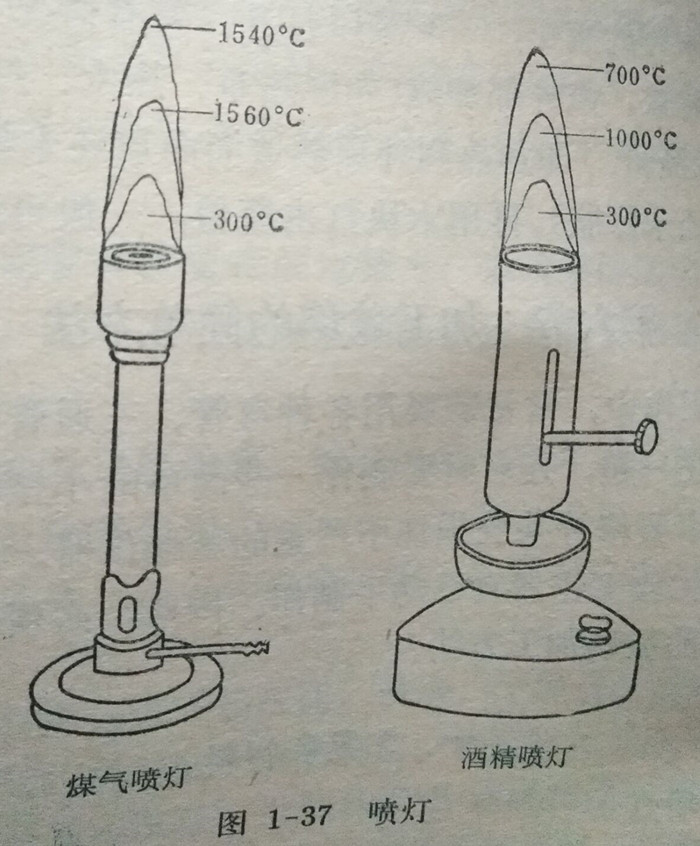

   有煤氣設(shè)備的化驗室，用煤氣噴燈是最好的加熱設(shè)備。如無煤氣燈，酒精噴燈亦是可以用的。好的酒精噴燈的最高溫度能達(dá)到1000以上?；鹧鏈囟鹊姆植记闆r如圖1－37所示。

2．小工具

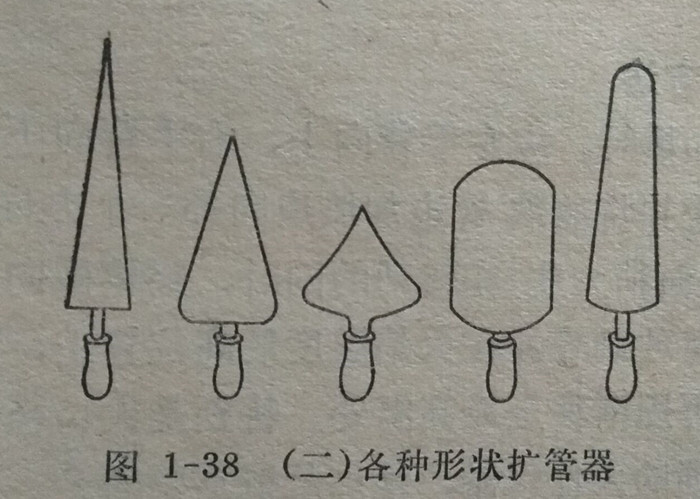

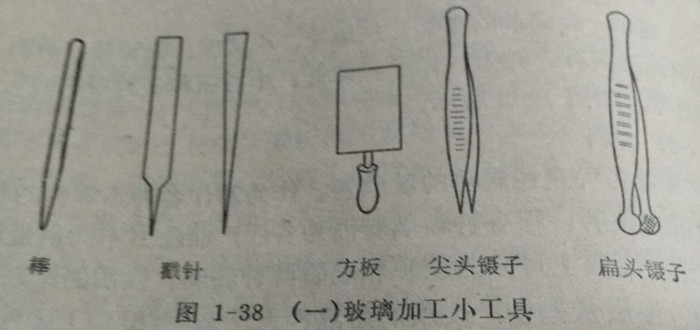

   制作一般筒單的彎管、三通管、小試管、滴管等，所能用到的工具有：銼刀、鑷子、戳針、小方板和各種形狀的擴(kuò)管器等。如圖1－38所示。

3．材料

   具備各種直徑規(guī)格的玻璃管，作為制作各種小零件的材料是很方便的。但各種玻璃管因為各廠產(chǎn)品配方不同質(zhì)量略有差異，大致上可分為軟質(zhì)和硬質(zhì)兩種玻璃。軟質(zhì)的比較容易加工，但質(zhì)量差些，硬質(zhì)的耐熱性大、堅固，但加工困難。

   軟質(zhì)和硬質(zhì)的玻璃在加熱時膨脹系數(shù)不同，兩者很難接合在起。所以在加工時，要根據(jù)性質(zhì)選擇合適的材料進(jìn)行銜接加工。如果分不清軟硬質(zhì)的原料，可以進(jìn)行試接，試接好后，經(jīng)退火冷卻，在木臺上輕輕丟擲數(shù)次，若沒有斷裂現(xiàn)象，說明兩種原料性質(zhì)相似，可以使用。

  除質(zhì)量選擇相似外，還應(yīng)注意兩種原料的粗細(xì)、厚度大致一樣，并無秒子、絲紋，無大氣泡。進(jìn)行工藝加工以前，需洗凈干燥，才宜使用。

幾個基本操作法

1。玻璃管的截斷

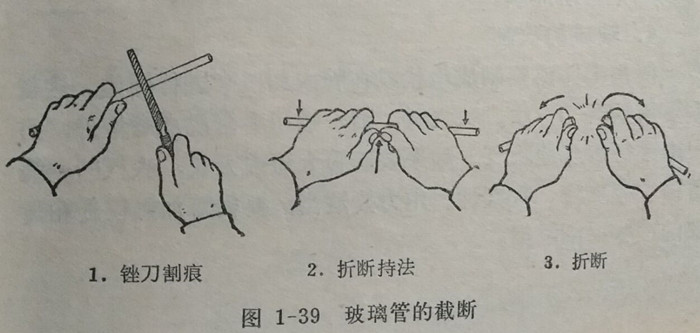

   根據(jù)需要用料長度，用三角銼的邊棱沿著要切斷的部位向同一方向銼動（來回銼動，易損壞銼棱），銼成外圓1／3的銼痕，再以兩手的姆指頂住玻璃管，銼痕向外，輕輕折斷。如圖1－39所示。

2。加熱方法

   玻璃管加熱時，應(yīng)左手背向上，右手背向下，兩千輕輕地托住玻璃管并將玻璃管邊加熱邊向外一個方向轉(zhuǎn)動（圖140）。如加熱面稍大些，在轉(zhuǎn)動的同時，要稍微向左右移動。不要一下就將玻璃管放在火焰溫度最高位置上，而需先接近火焰預(yù)熱，再還漸移至最高溫處。特別是大口徑或厚壁的玻璃管及需修理的大件儀器，預(yù)熱是很重要的。

3。工作溫度和退火

   玻璃加熱軟化還未達(dá)到自行流動的狀態(tài)時稱為粘清狀態(tài)，在這種狀態(tài)下最易操作，所以也稱為工作溫度。如達(dá)不到這個狀態(tài)，玻璃太硬，容易折斷或銜接不住，而且也吹不動。如果超過這個工作溫度，玻璃太軟，達(dá)不到所要制成的形狀。

   加工成需要的形狀或零件后，需再將玻璃件加熱至紅色，然后逐漸降低溫度數(shù)分鐘后，放在不通風(fēng)的地方或以玻璃布包好，任其自行冷卻，這樣處理稱為退火。經(jīng)退火后，可以避免自動炸裂。

4。玻璃的吹制

   很多零件需要制成泡狀或在管內(nèi)加壓來進(jìn)行操作，這就需要用吹氣的方法。吹氣時，要一端用手指或皮塞堵好，另端進(jìn)行適當(dāng)?shù)卮禋?。如果玻璃管太短成太長，吹氣的一可接上橡皮管。吹氣時，用力要適當(dāng)，要根據(jù)加熱程度和需要的形狀靈活掌握。

制作基本零件

1．彎管

   彎管時所需溫度不太高，而且用扁寬的火焰使管受熱比較均勻，受熱面長為管徑數(shù)倍。待玻璃軟化后，離開火焰，輕輕彎曲達(dá)要求為止。

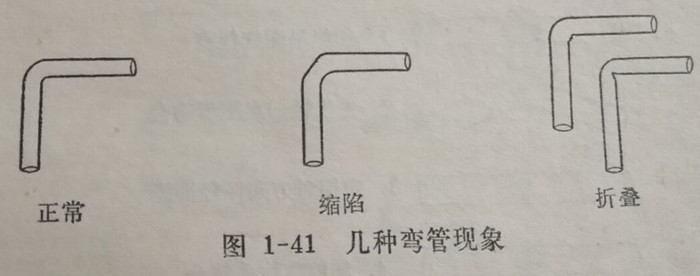

   若有縮陷和折疊現(xiàn)象時，加熱縮陷和折疊處用吹氣法進(jìn)行修理。圖1－41為彎管的幾種現(xiàn)象。

2．拉制滴管和拉制毛細(xì)管

   自制滴管或為了封管，需要拉管。將玻璃管放在火焰上加熱軟化后，離開火焰保持水平級緩向兩端拉長。

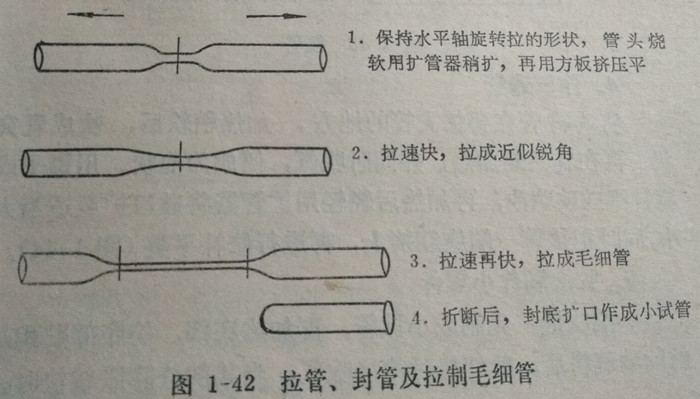

   自制毛細(xì)管時，需加熱稍大些的面積至合適溫度，拉仲速度稍快而成為較圓而細(xì)長的毛細(xì)管。圖1－42為不同的拉速制成不同形狀的滴管。

3．接管

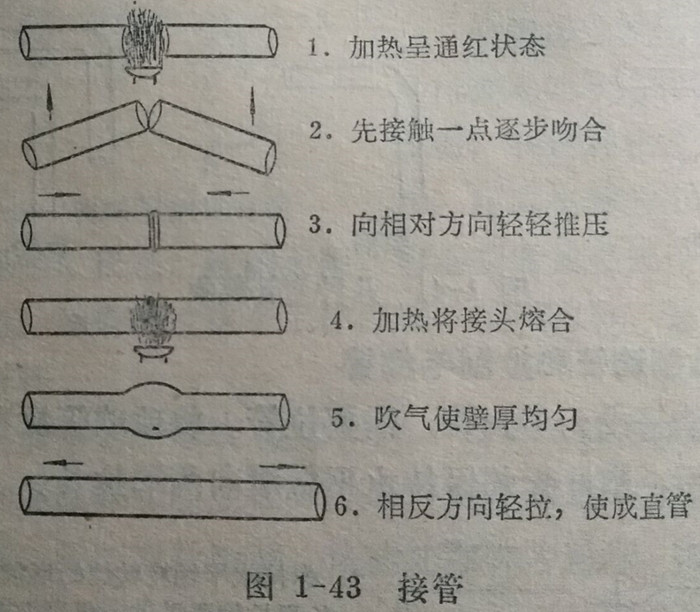

   將兩根管口同時加熱，至均呈通紅狀態(tài)，將兩管以“八”字形先使一點(diǎn)接觸粘住，再逐步放直將兩管接起來，并輕輕推壓，使吻合完全后，在銜接處加熱并吹氣修理平整（如圖1-43)。

4．制作三通管

   將玻璃管在要接支管的地方，加熱稍軟后，吹成乳突狀。再在乳突處加熱，并同時吹氣，便成為泡狀。用子或戳針戳破玻璃泡，再加熱后輕輕用擴(kuò)管器將破口擴(kuò)至適當(dāng)大小，同時把接管一端燒紅接上，再進(jìn)行修補(bǔ)平整（圖1－4）。

5．吹泡制作小零件

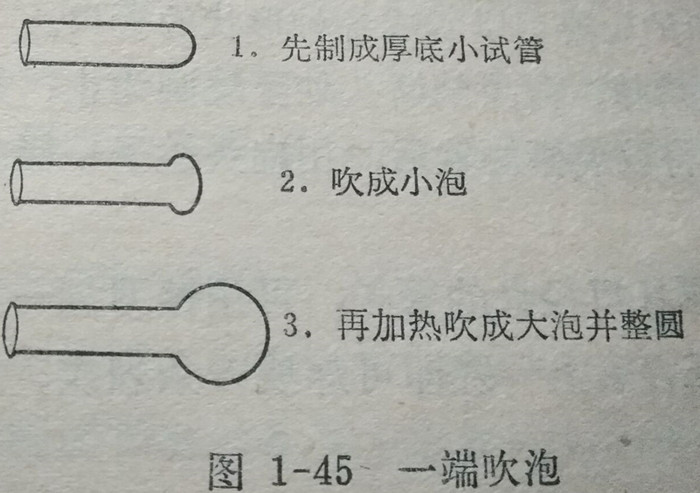

   端吹泡先制成小試管，再加熱底部，使底部貯積尼夠的玻璃料后，趁紅熱時徐徐吹氣。當(dāng)某部分膨快時就移動加熱部位，直至各部分膨脹的比較均勻方可（圖1-45）。

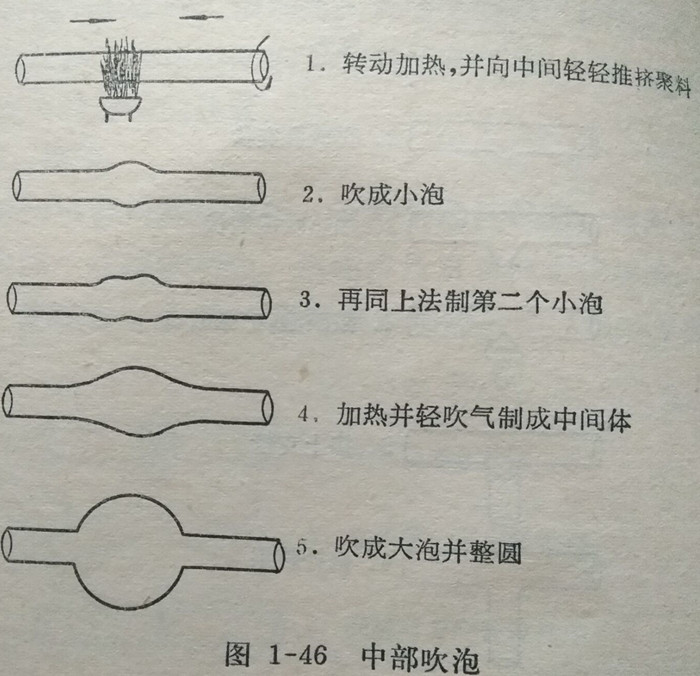

   中部吹泡在欲吹泡處加熱至軟化時，兩手向中部擠壓，使中部集貯料，堵住一端口，再邊加熱邊吹氣，直至吹成達(dá)到要求的大泡。操作步驟如圖1－46所示。

6．其它

   還有其它一些工作，如管口平整、平底管和護(hù)大整圓口，只要燒紅用小方板擠壓一下即可制成平口管和平底管；用所需要求的擴(kuò)大器可以制成各種形狀的管口。

   作圓頭玻璃棒，只要燒斷頭處至燒圓為止；如要作小平藥鏟、藥句，將玻璃棒燒軟后，用扁頭鑷子一鑷或彎成勺狀即可。

   如想割斷厚且口徑大的管子，可用銼刀劃一周痕后，加熱，再用濕線在銼痕上一繞即可炸成一條裂紋，折斷即可。
