欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

 一種復(fù)合熱障涂層及制備方法與流程

熱障涂層廣泛用于航空及發(fā)電燃?xì)廨啓C(jī)高溫金屬部件表面，為高溫金屬基底提供熱防護(hù)，延長(zhǎng)金屬熱端部件的使用壽命。

出現(xiàn)的問(wèn)題

1.長(zhǎng)期使用溫度超過(guò)1200℃時(shí)，ysz涂層將發(fā)生從亞穩(wěn)態(tài)四方相到單斜相的轉(zhuǎn)變和嚴(yán)重的燒結(jié)。

2.材料的楊氏模量增加，應(yīng)力應(yīng)變?nèi)菹藓透魺嵝Ч档?，?dǎo)致tbcs的熱循環(huán)壽命急劇下降。

3.新型熱障涂層材料仍較高，使其應(yīng)用受到了極大的限制。

解決方法

1.熱障涂層高溫穩(wěn)定，而且熱障涂層的導(dǎo)熱系數(shù)可以在0.41w/(m•k)～1.1w/(m•k)，從而實(shí)現(xiàn)了涂層低導(dǎo)熱，而且調(diào)節(jié)可控。

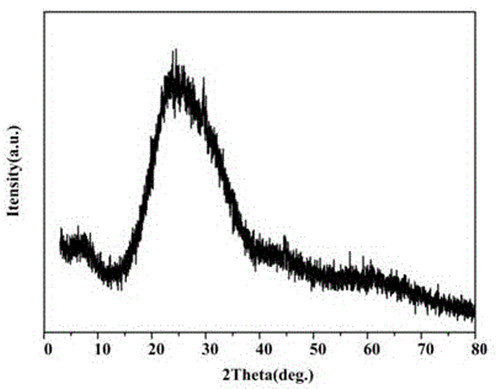

2.在基體上沉積粘結(jié)層，粘結(jié)層上沉積陶瓷涂層，包括rxceyzr1-x-yo2-0.5x和珍珠巖?；⒅閷xceyzr1-x-yo2-0.5x粉體、珍珠巖?；⒅楹驼辰Y(jié)劑水溶液，攪拌制備成的漿料，漿料團(tuán)聚后形成團(tuán)聚粉。

3.采用20～40目的剛玉砂將基體表面噴砂處理后，沉積一層粘結(jié)于800℃退火處理5～24h。

解決方案

本發(fā)明公開(kāi)了一種復(fù)合熱障涂層的制備方法使涂層的晶相結(jié)構(gòu)具有高溫相穩(wěn)定性，而且熱障涂層的導(dǎo)熱系數(shù)可以在0.41W/(m•K)～1.1W/(m•K)，從而實(shí)現(xiàn)了涂層低導(dǎo)熱，而且調(diào)節(jié)可控，降低了涂層材料成本。
