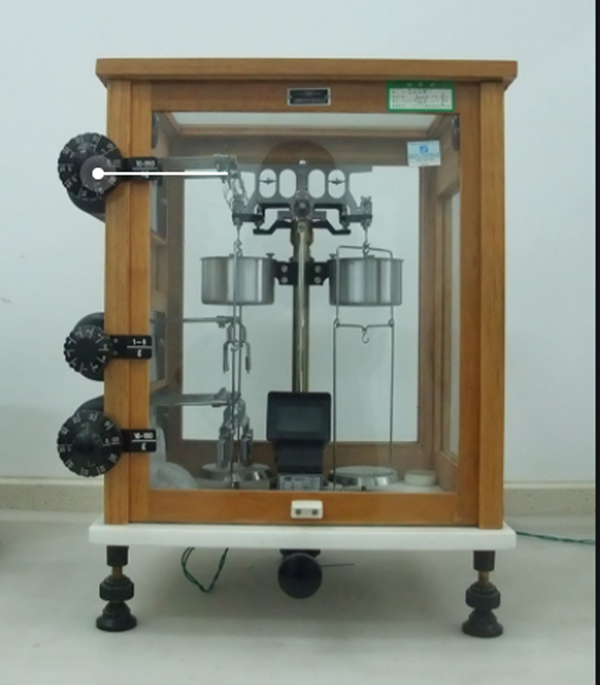

部分機械加碼裝置的天平，1 克以上的砝碼仍用鑷子夾取，1克以下的砝碼做成環狀，轉動指數盤控制幾組不同幾何形狀的凸輪，使加碼桿按指數盤的讀數把環碼加到吊耳上的加 碼承受片上。環砝碼(又叫圈碼)共有10、10、20、 50、100、 100、200、 500毫克8個，可組合成10~990毫克的任意數值。
天平室應避免陽光直射，以減小室內溫差，故天平室最好朝北方向。天平的防震要求較高，震動能損壞天平的刀刃且使天平變動性增大。天平室最好選擇周圍無震動源的地方，并設在底層，不可靠近機床、空壓機、電梯、排風機等設備。天平室要清潔、無塵、最好是雙層窗，要無氣流擾動。天平室溫度應保持穩定，最好能在20~24C以內，因溫度變化會引起天平臂長變化。天平室的相對濕度應保持在65~75%，濕度太大會使天平擺動遲鈍，易腐蝕金屬部件，使光學鏡片生霉班。過于干燥也不好，會使稱量物品易帶靜電，使稱量出現異常。天平臺要求防震。在一樓的天平臺，最好從地下直接用磚砌臺，臺身不宜緊靠墻壁，要隔開2厘米，天平室如在樓房里，地面有震動，可在承重墻上澆鑄入堅固的鐵架，上放天平臺面。天平臺面可用混凝土預制件，使其重量很大，不易震動。天平的防震有兩種方法即天平臺面減震和天平減震。最好是將整個天平臺面減震。圖2-12是簡易的減震臺示意圖。
2.天平的安裝方法
天平的拆箱、安裝要由專人負責。首先要詳細閱讀說明書，了解安裝方法，清點主體和零部件，察看有無損壞，做好清潔工作，才能正式安裝天平。天平安裝步驟如下:
(1)清潔工作用干凈抹布擦去天平上的塵土，擦凈玻璃門。用毛刷掃除天平及各零件上的灰塵，用麂皮或綢布擦凈各零件。用綢布或脫脂棉蘸少量丙酮或乙醚、酒精混合液(30%乙醚70%酒精)輕輕擦拭天平的瑪瑙刀口、刀承等全部瑪瑙件及各支力銷。無酒精時可用細火柴棍纏麂皮擦瑪瑙刀及瑪瑙件。用麂皮或擦鏡紙擦微分標牌。注意不要粘掛纖維物質。天平清潔好后盡量勿用手直接接觸天平零件，可帶細紗手套或乳膠手套拿取。不要認為天平的清潔工作無關緊要，天平不清潔或粘有纖維物質是造成天平性能不良的原因之一。
(2)調整底板水平 把天平安放在天平臺上，逐個墊上減震腳墊。從天平頂部看水準器，同時調整前面兩個天平腳，使水準器上的氣泡位于圓圈中央。
(3)照明系統的安裝把聚光管插入天平外框后面的孔中，燈翠套在聚光管上，小插座插入天平底板后面的插頭上(由此連接微動開關)，根據小燈泡的額定電壓把小插頭插入 變壓器輸出端，把變壓器輸入端連線按電源電壓要求(220 伏或是110伏)插好，把電源插頭插入電源插座內，接通電源，將停動手鈕插入停動軸，轉動停動手鈕開啟天平，此時天平燈泡亮，投影屏上光均勻滿窗。如光線亮度不勻或不滿窗可前后移動或轉動燈座，如仍達不到要求，可取下燈座和聚光管，對著80毫米處白紙片，進行調節，使其成一均勻圓形亮斑(圖2-13)，再裝到天平上，把螺釘緊固。
(4)阻尼器安裝 一手抬起托翼，另一手將阻尼器內簡放入外簡內，放置時要注意左右標記，并使標記在前方。
(5)橫梁的安裝安裝橫梁要用左手配合開關天平才能裝得進去。操作如下:用左手持停動手鈕開啟天平右手拿住橫梁指針的中上部，小心傾斜，先將橫梁右臂放到右邊托翼上方，再放入左臂，使橫梁上三個定位錐孔及點、槽分別對準托翼的三個支力銷，關閉天平，將橫梁平穩地架在支力銷上。安裝橫梁時要特別注意不要碰傷三個瑪瑙刀及微分標牌。橫梁安裝方法見圖2-14。
(6)托盤、吊耳及秤盤的安裝 將兩個托盤分別插入托盤導孔中，注意左右標記。用中指和大姆指拿住吊耳承重板的前后端，以無名指使吊鉤下部的小鉤鉤進內阻尼筒上的小孔中，小心地把吊耳放到托翼上支持吊耳的支銷上，注意勿使邊刀和邊刀墊受損，按左右標記掛上秤盤。
(7)檢查天平安裝是否正確 在安裝環砝碼之前，應檢查天平各部位安裝是否正確，以免在裝好環砝碼后發現前面安:裝有問題還要取下環砝碼進行調整。
檢查的方法是察看天平的三個刀子和刀墊間是否有一均勻的刀縫，如后面放一一個小燈泡照亮看到能透光，開啟天平時刀筒之間有均勻的間隙;托盤只稍稍托住秤盤，用手輕推秤盤時，擺動兩、三次即能停下來，開啟天平時托盤同時落下。然后開啟天平，看橫梁擺動是否自由，如標尺成象模糊，可松開固定放大鏡的螺釘，前后移動放大鏡，直到成象清晰再緊固。如標尺位置偏上或偏下可略轉動一次反射鏡的角度。測定天平零點，如偏離量較大，調整平衡鉈。偏離幾個分度以內，可撥動調零桿來調節。
(8)環砝碼(圈碼)的安裝環砝碼在天平上的位置見圖2-15。
正首先識別每一個圈碼的質量，如圈碼盒內無標記，須用片碼在天平盤上試稱，以獲得其質量值。單純憑大小來估計圈碼質量，有時會因砝碼材料不同而弄錯。轉動加碼指數盤，確定加碼承受片上小槽的位置也就是加碼鉤上應裝的片碼的質量值，指數盤上幾百毫克和幾十毫克的位置不要搞錯。也可按說明書位置安裝，但最后都要復查。安裝方法是:指數盤指零，用右手持圈碼，套入加碼承受片應放的位置旁邊，左手旋轉指 數盤至90毫克或900毫克(依裝哪-組定)， 使加碼桿降下，把圈碼套入加碼鉤內，重復以上操作，先裝后面的圈碼，再裝前面的圈碼。注意不要使圈碼變形，如果變形易造成與固定件之間的摩擦、阻碰，使天平不能自由擺動。裝好后用已知質量值的片碼檢查安裝位置是否正確，并在指數盤指零和各值時，前、后、左、右細細察看圈碼和其它各部件。如加碼鉤、掛碼承受片是否有距離太少或互相摩擦的現象，掛碼是否落槽，將指數盤指在990毫克，左盤放1克砝碼，看標尺能否自由移動至10毫克等。
天平安裝后應放置1~3小時，待溫度穩定后進行檢定，檢定合格方可使用。
