       20世紀中葉以后發展起來的信息技術，在60年間的迅速發展，已經成為影響國計民生最大的高新技術，成為科技發展的先導。

       電子信息技術是以微電子技術為基礎的計算機技術與通信技術的綜合，它涉及信息的產生、收集、交換、存儲、傳輸、顯示、識別、提取、控制、加工和利用等方面。這些技術賴以發展的基礎核心物質，需要化學家的研制。先以單晶硅為例說明。

       單晶硅是計算機技術的基礎物質，它決定著集成電路的生產水平，是信息產業技術的核心材料。

       硅在地殼中的含量極為豐富，僅次于氧，居所有元素的第二位。硅的一般存在形式是硅石和硅酸鹽，它構成巖石、沙子和泥土的主要成分。自然界中硅很少以單質的硅形態存在。

       化學家將自然界中大量存在的石英，即二氧化硅（SiO2，又稱硅石），選出較純凈的晶態礦石或沙子，用高純焦炭通過下面的化學反應，制得純度為95％以上的單質硅。

為了提純這種單質硅，先將它和氯化氫（HCl）反應，成為氣相化合物SiHCl3：

將SiHCl3和雜質分離，使它成為純度很高的SiHCl3。再按這個反應的逆反應，用高純氫氣還原，得到純度為6個9（即99.9999％）以上的高純硅。硅的熔點是1420℃。

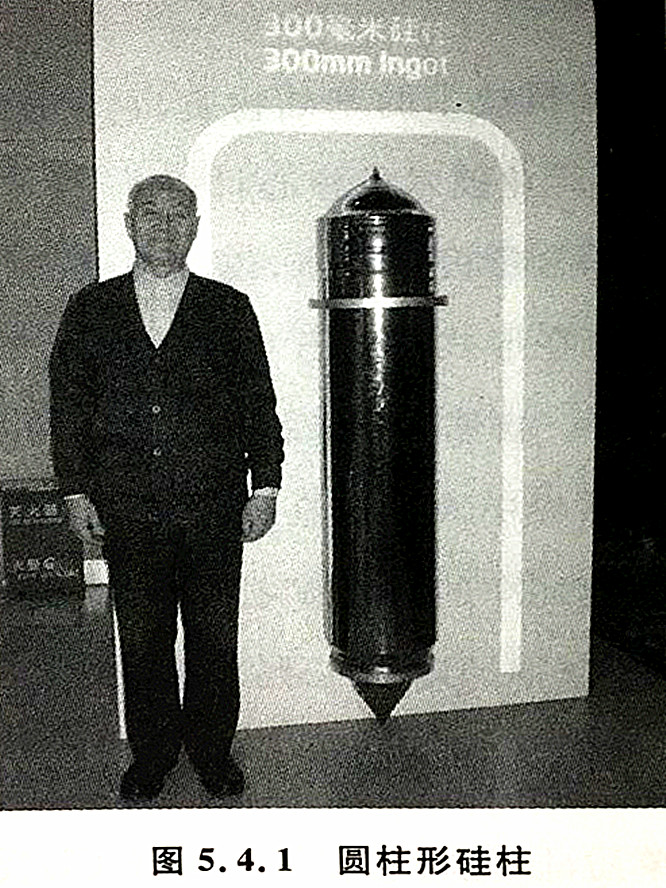

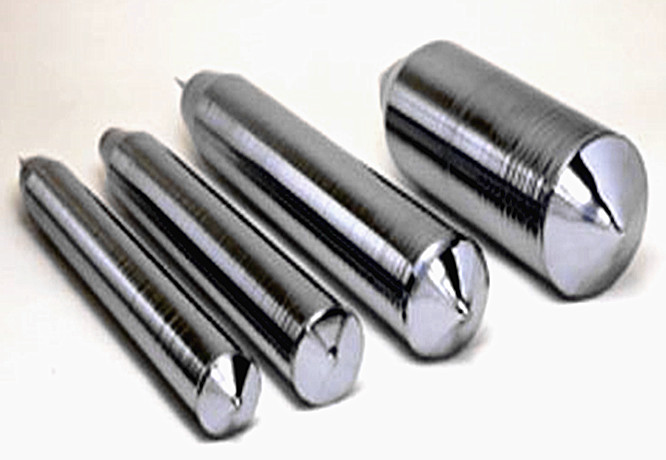

       將上述所得的高純硅在純凈的高真空或高純氬氣體條件下，在高純度石英坩鍋中熔融，再按提拉法讓晶體從融熔體中逐漸長大成大塊單晶硅。因它的外形呈圓柱形，稱為圓柱形硅柱。圖5．4．1示出直徑達300mm，長度約1400mm的硅柱。

       將硅柱切成薄片，厚度一般為0．3mm，稱為空白圓晶。在這硅片基礎上，一般經過氧化、光刻、擴散等程序制成集成電路。

       首先是氧化工藝，即在硅片表面氧化出一薄層二氧化硅，作為絕緣層和阻擋層；其次用類似照相技術的光刻工藝，按特定設計要求刻出沒有二氧化硅的“窗口”；第三，利用擴散法或離子注入法進行摻雜，由于二氧化硅薄層的存在，雜質只能從窗口摻入；第四，為了在芯片上制造出各種元件，要反復利用上述方法，摻進不同雜質，做出不同性質的元件和導線?，F(xiàn)在利用0．3μm的線寬工藝可在1×2cm2芯片上集成出1．4億個元件。目前線寬逐漸變窄，從90nm在線生產，到45nm工藝研究成功。另外，單晶硅圓片的直徑越大，在一個圓片上集成所得元件越多，所得的電腦硬件處理器的性能大為提高，成本也大為降低。

       要使電腦的功能提高，單晶硅的生產是重要關鍵，各國化學家們都在不斷地研究超純硅的制造，以及直徑達400－500mm圓柱形硅柱的制造。
