欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

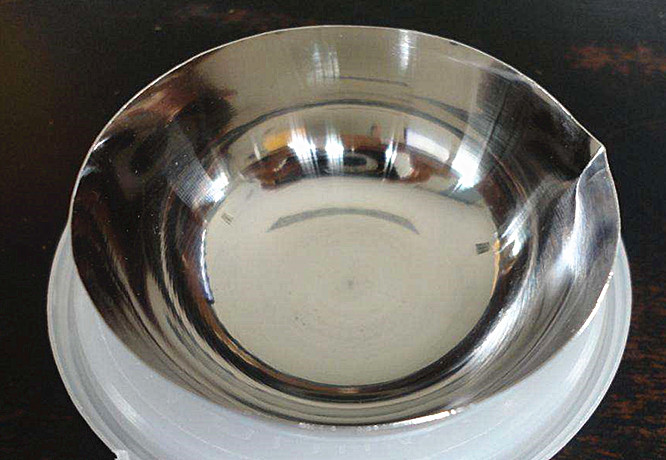

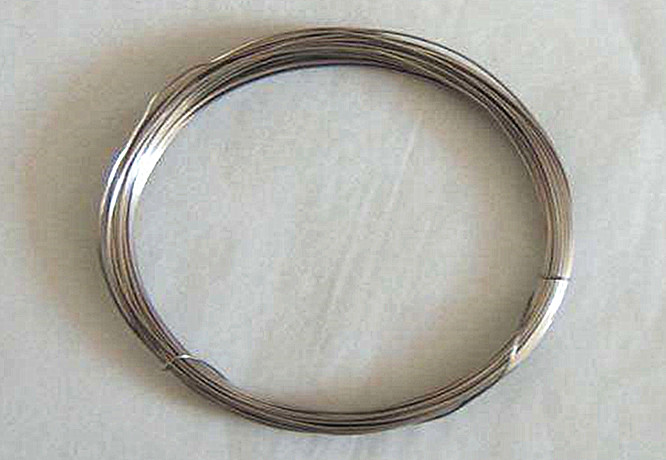

       鉑又叫白金，價格比黃金貴得多，由于它具有許多優(yōu)良的性質(zhì)，盡管有各種代用品出現(xiàn)，但許多分析工作仍然離不了鉑。鉑的熔點很高（1773．5℃）。在空氣中灼燒不起變化，而且大多數(shù)試劑與它不發(fā)生作用。能耐熔融的堿金屬碳酸鹽及氟化氫的腐蝕是鉑有別于玻璃、瓷等的重要性質(zhì)。鉑是熱的良導體，它的表面吸附水汽很少。鉑坩堝適于灼燒及稱量沉淀用；鉑制小舟、鉑絲圈用于有機分析灼燒樣品，鉑絲、鉑片常用作電化學分析中的電極。鉑的膨脹系數(shù)為90×10（-7次方），可和軟質(zhì)玻璃很好地封接。

       鉑在高溫下略有一些揮發(fā)性，灼燒時間久時要加以校正。100平方厘米面積的鉑在1200℃灼燒1小時約損失1毫克。900℃以下基本不揮發(fā)。

       鉑的領(lǐng)取、使用、消耗和回收都要有嚴格的制度，為了保護鉑制品，使用要遵守下述規(guī)則。

       （1）鉑在高溫下能與下列物質(zhì)作用，故不可接觸這些物質(zhì)：

       ① 固體K2O、Na2O、KNO3、NaNO3、KCN、NaCN、Na2O2、Ba（OH）2、LiOH等（而Na2CO3和K2CO3則可使用）；

       ② 王水、鹵素溶液或能產(chǎn)生鹵素的溶液，如KClO3、KMnO4、K2Cr2O7等的鹽酸溶液、FeCl3的鹽酸溶液；

       ③ 易還原金屬的化合物及這些金屬，如Ag、Hg、Pb、Sb、Sn、Bi、Cu等及其鹽類（在高溫下鉑能與這些元素生成低熔點合金）；

       ④ 含碳的硅酸鹽、磷、砷、硫及其化合物、Na2S、NaCNS等。

       （2）鉑較軟，拿取鉑坩堝時不能太用力，以免變形及引起凹凸。不可用玻棒等尖頭物件從鉑皿中副出物質(zhì)。如有凹凸可用木器輕輕整形。

       （3）鉑皿用煤氣燈加熱時，只可在氧化焰中加熱，不能在含有碳粒和含碳氫化合物的還原焰中灼燒，以兔碳與鉑化合生成脆性的碳化鉑。在鉑皿中灰化濾紙時，不可使濾紙著火。紅熱的鉑皿不可驟然浸入冷水中，以免發(fā)生裂紋。

       （4）灼燒鉑皿時不能與別的金屬接觸，因高溫下鉑能與其它金屬生成合金，因此鉑坩堝必須放在鉑三角（或用粗鉑絲擰成三角）上灼燒，也可用清潔的石英三角或泥三角。取下灼熱的鉑坩堝時，必須用包有鉑尖的坩堝鉗，冷卻至紅熱以下時才可用鎳或不銹鋼坩堝鉗或鑷子夾取。

       （5）未知成分的試樣不能在鉑皿中加熱或溶解。

       （6）鉑皿必須保持清潔光亮，以兔有害物質(zhì)繼續(xù)與鉑作用。經(jīng)常灼燒的鉑皿表面可能由于結(jié)晶失去光澤，日久雜質(zhì)會深入鉑金屬內(nèi)部使鉑皿變脆而破裂?？梢栽趲状问褂煤笥醚屑毜某睗窈Ｉ拜p輕擦亮。鉑皿有斑點可單獨用化學純鹽酸或硝酸處理，切不可將兩種酸混合。若仍無效可用焦硫酸鉀熔融處理。
