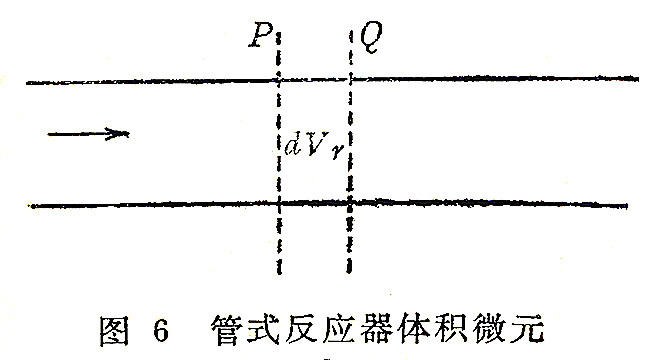

       現假設反應器中不含有固體催化劑或任何種類的填料。在圖6中，設P和Q表示兩個平面，其間體積為反應器總體積Vr中的一無限小部分即dVr。令G為通過該二個平面的質量流量，y和y＋dy分別表示在平面P和Q處每單位質量的流體中已知產物的克分子數。選擇這種濃度單位是因?yàn)橘|(zhì)量流量和體積流量或總衡分子流量不同，質量流量與反應器中所示P及Q的位置無關（這里假設反應器處于定常狀態）。根據活塞流假定，在整個截面上濃度是均勻的，反應速率和質量流量也是如此。最后令r為以單位時間、單位體積生成產物克分子數表示的反應速率。運用物料衡算方程式，對選定的產物作物料衡算：

       進料的分子數＝出料的分子數＋反應掉的分子數＋微元中分子數的變化

Gy=G(y+dy)-rdVr+0            (3.1)

       因?yàn)槭?span style="text-align: center;">(3.1)是對產物的物料衡算，所以反應項是-rdVr；又假設過程達到定常狀態，所以最后一項為零。

       根據進口和出口條件對式(3.1)積分得：

       通常y的進口值yi為零，但是如果有一個循環系統，在反應器進料中也許含有一些產物，于是yi就不等于零。

       對含有固體催化劑顆粒的反應器，亦可以容易地導出相似的方程式。令r'表示單位質量催化劑的反應速率，Wr為出口濃度達到y(tǒng)e值時所需總催化劑的質量。則類似于式(3.2)可有：

       上述公式的有效性必然受到活塞流假定適用性的限制。在某些情況下，可以十分可靠地運用這個假設；而在另外一些情況下，正如即將指出的，它可能導致很大的誤差。但不管怎樣，這些方程式對討論管式反應器的性能，仍然是一個很有價值的起點。

       為了使上述方程式應用于實際，必須知道反應速率r或r'和變量y之間的關系。例如考慮反應物A和B間的均相氣相反應，假設該反應實際上為不可逆的，且反應速率對A是α級，對B是β級。那么：

r＝k[A](α)[B](β)             (3.4)

將其代入式(3.2)，并假設進料流中沒有產物，則

       在這個方程式中，體積濃度[A]和[B]能很容易地以變量y關聯，將在后面用例子加以表明。至此在進行積分前留下的問題僅與速度常數k有關。k值隨溫度的變化很敏感，因之只有在兩個極端情況下可相當簡單地用式(3.5)（或相應于從式(3.3)得到的填充反應器的方程式）來計算。這兩個極端情況是：

       （a）沿反應器長度上溫度保持恒定的情況（如同活塞流的假定要求在整個截面上溫度恒定一樣）。這時，可以把速度常數移到積分符號外邊，因而可以進行積分——或者在適當情況下作解析解，或者在其它情況下作數值積分或圖解積分。顯然，最適宜于作等溫條件處理的，是反應熱小到可以忽略不計的情況。另一方面，如果反應器壁保持等溫（例如采用夾套），并且，反應器的直徑足夠小或反應流體具有足夠強烈的湍動，足以保證反應熱能極有效地從流體主體傳遞到器壁，仍然可獲得近似等溫的條件。

       （b）反應在絕熱條件下進行的情況。反應器壁能很有效地絕熱，以致在垂直于流動方向上的熱損失可以忽略。在這種情況下，相應于放熱反應或吸熱反應，沿反應器長度的溫度將分別是上升或下降。這種溫度變化，從反應熱的知識可很容易地計算出來。為此，由反應器進口截面和給定截面間的溫度變化和變量y值相關聯，以建立能量衡算式，而y值表示在該給定截面上反應程度的量度。假定在流體流動方向上的導熱可以忽略，因此，反應速度常數（假定已知其為溫度的函數）變?yōu)閥的函數，于是上述方程式所需的積分就可以通過數值法或圖解法求解。
