       冰箱是由箱體、制冷系統、電路系統和附件四個部分組成。

       1．箱體

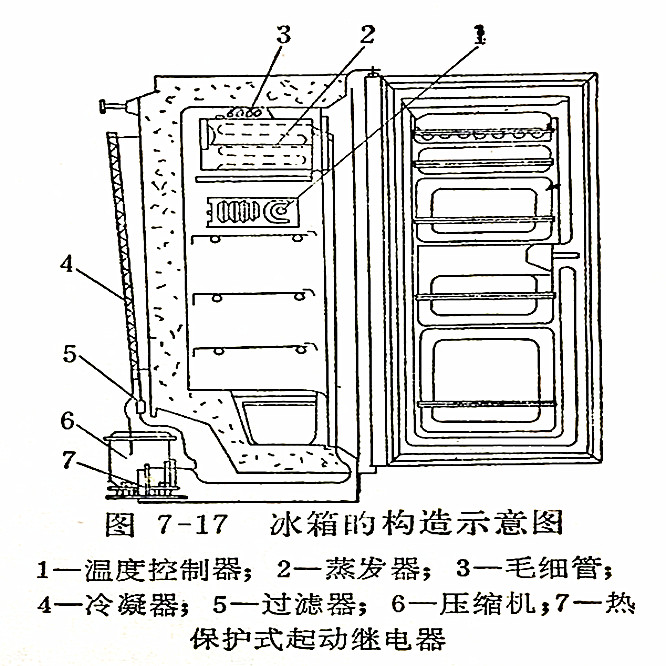

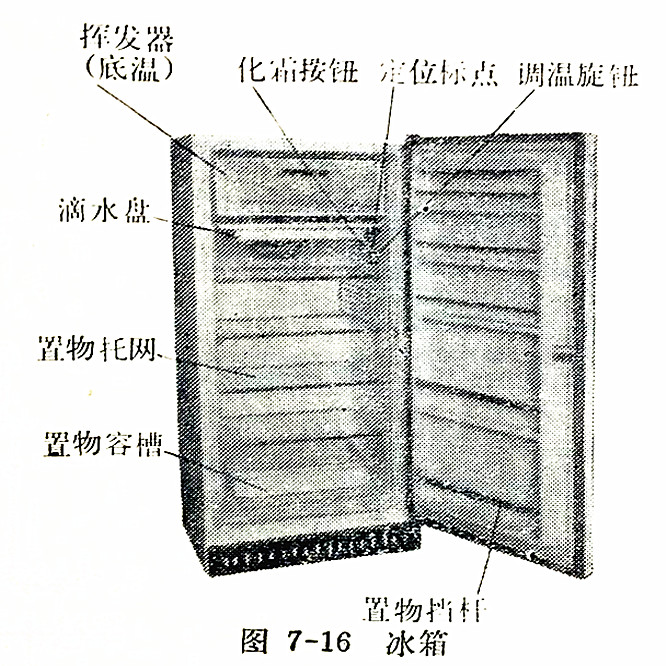

       外殼用鋼板制成立方形，外涂防腐烤漆或嵌塑料板面（多為白色）。箱內殼是傳熱良好且耐壓特制金屬板，金屬板上帶有管路系統。門的內殼現多采用塑料板。夾層中填充良好的絕熱材料。箱內裝有自動開關的照明燈，在開關門時自動控制亮和熄滅。圖7－16是電冰箱的外形照片，圖7－17是其構造示意圖。

       2．制冷系統

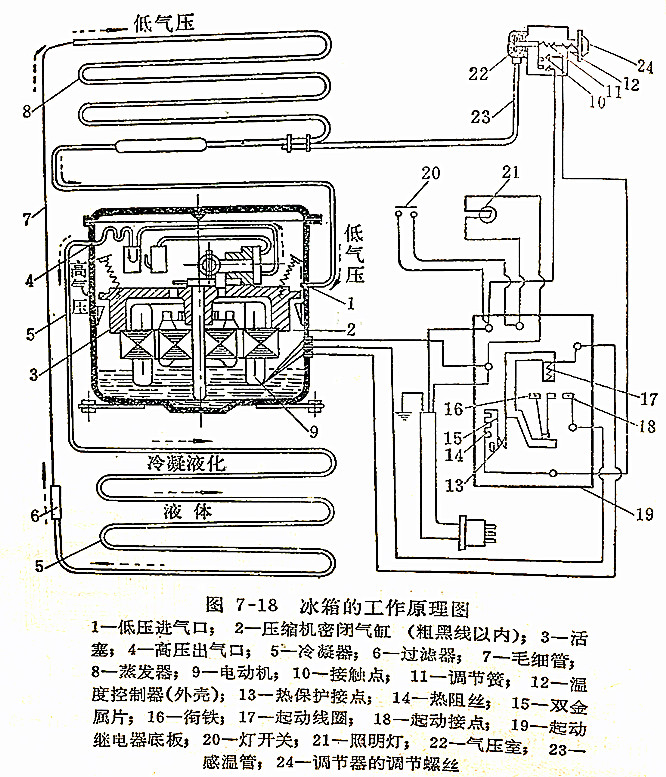

       制冷劑多采用氟里昂（即氟氯烷，是烷烴含氟和氯的衍生物）個別有采用液氨。制冷系統是由封閉式壓縮機、冷凝器、毛細管、節流器、蒸發器五個部分組成。圖7－18是F－200型電冰箱的工作示意圖。借以說明冰箱的工作原理。

       制冷過程是在一個密閉的系統內進行的。壓縮機由低壓進口1將蒸發器8內的氣態制冷劑氟里昂吸入氣缸2中（黑粗線框內），隨即經壓縮機內活塞3壓縮成高壓氣體。經高壓出口4將帶有大量熱量的高壓氣態氟里昂壓出，進入空氣冷凝器5，經冷凝器周圍空氣冷卻（自帶小風扇），液化成高壓液體氟里昂。流經過濾器6濾去污物（主要是一部分水份，防止結冰堵塞毛細管）借毛細管7的節流作用進入蒸發器8內。在蒸發器內，由于壓力驟然降低液體的氟里昂迅速蒸發，并吸收箱內的熱量而成為氣體，然后又經低壓進口被吸進壓縮機內。這樣制冷劑在蒸發器吸熱，在冷凝器內放熱，周而往復，循環不止，就使冰箱內造成低的溫度環境。

       3．電路系統

       整個電路系統包括壓縮機內的電機，電機起動繼電器和溫度自動控制器三個部分。仍參看圖7－18。

       （1）電機起動繼電器    由熱保護接觸點13熱阻絲14，雙金屬片15，銜鐵16，起動線圖17和起動接點18等元件組成。既能自動起動電機又能自動切斷電路，其中的熱保護元件還自控保護繼電器的安全。工作原理是：電機的起動繞阻與起動接點串聯，當電機起動時，電流較大，起動線圈即吸引銜鐵，使起動接點閉合，接通電機起動繞線阻的電路。當正常運行后，電流減小，起動線圖的吸力也隨之減小，則銜鐵借彈簧的作用彈回原來位置，使起動接點斷開，切斷電機起動繞線阻的電路，電機進入正常運行。

       當電機起動不正常或運行中過度超載時，電流必然增大使熱阻絲溫度增高，雙金屬片受熱即彎曲，而使熱保護接點離開，電路即切斷，電機停止運轉。經片刻后，當熱阻絲逐漸冷卻后，雙金屬片又恢復原來位置，又接通電路，電機再起動運轉。雙金屬片下的永久磁鐵的作用是保證接點速斷速閉，不致產生火花而燒壞。

       （2）溫度自動控制器    由一個小密閉氣壓室22連出一條感溫管23卡在蒸發器8上（小密閉氣壓室內灌入氯甲烷蒸氣），當箱內蒸發器降至一定溫度時，感溫管使氣壓室內溫度降低，折皺管伸長，帶動杠桿移動切斷電流，機器停止運轉，箱內溫度即停止下降。停車后，箱內溫度逐漸升高，蒸發器溫度亦升高，影響感溫管使氣壓室內壓力升高折皺管被壓縮，又推動杠桿與接點10接觸，接通電源，機器又開始工作。如此返復工作，使箱內溫度控制在一定范圍內。如需要另一范圍內的溫度（所謂范圍只是±1℃）則需調整彈簧11的壓力。

       調整方法：以順時針方向旋轉調節螺絲24時，彈簧壓力增大，箱內溫度增高；以逆時針方向旋轉，則彈簧壓力減小，箱內溫度降低。調節時，每次旋轉1/4周左右，待其自動控制停開試驗幾次后，如達不到要求，再作第二次調整。但應注意，出廠時每件產品已調整好，除非確實判定原因，一般不要輕易調動。
