工業上制造硫酸有兩種方法:一種叫做接觸法,一種叫做鉛室法.現在看來,鉛室法已經是比較陳舊了,沒有多大發展前途.下面我們只介紹接觸法生產硫酸的概要情況.
接觸法制造硫酸的主要過程有:
(1)二氧化硫的制造;
(2)二氧化硫催化氧化成三氧化硫;
(3)三氧化硫的吸收和硫酸的生成
其中,由二氧化硫催化氧化成三氧化硫是整個生產過程里最主要的部分,
1,二氧化硫的制造前面講過,二氧化硫可以從燃燒硫黃而制得,但一般以黃鐵礦(FES2)為生產二氧化硫的原料。
黃鐵礦在特制的燃燒爐里燃燒時,就有二氧化硫氣體生,反應的化學方程式是:
4FeS2+1102=2Fe2O3+8S02

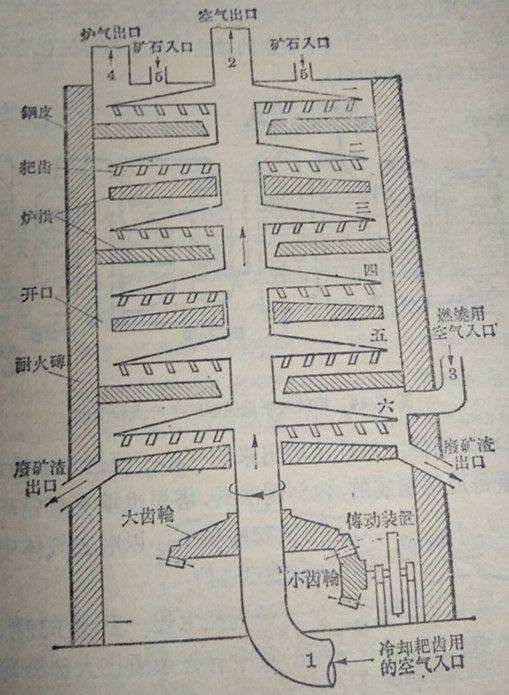

黃鐵礦燃燒爐(圖2-18)是用耐火成的一個巨大的圓簡、外包有鋼皮,爐內有用甜火醇成的平坦的護供8~9層(圖213畫t六層),上數第一、三,五等奇數層爐共的中心部分有一個圍繞中心的環形開口,第二、四、六等偶數層爐的外圍靠近爐壁處有有數個開口,因此,各層是相連通著的,在各層爐拱間都有兩個連結在中心轉上的鐵把,資數層鐵把的把齒稍向內斜,偶數層鐵把把齒稍向外斜,先壓辭的黃鐵礦礦石從入口5處加入爐中,被最上層爐拱中的鐵的把邊(鐵把隨著中心轉軸緩緩地轉動)撥到中心開口處而落入第層;然后又技第二層爐拱中的鐵把的把齒撥到外圍,經邊緣開口處落第三層.其后后依次逐層下落.供燃燒用的空氣自入口3處送入,和石下落相逆的方向漸次上升(逆流).礦石在爐里一邊移動,一邊燃燒產生二氧化硫氣體(稱為爐氣),最后由出口4處導出,礦石燃燒后菊下的廢礦渣,由出口處排出爐外.燃燒爐中心的轉軸和多層鐵把的內
部,都用空氣來冷卻,燃燒爐中部的第四、第五層附近的溫度最高,一般控制在850C,最高不應超過900C.爐氣出口溫度約為500C。
2.二氧化硫催化氧化成三氧化氣中,除含有二氧化硫外,還含有沒有用盡的空氣(氧氣和氮疏從燃燒爐出來的帥氣)、水蒸氣、砷的化合物(碑音“申”,是一種化學元素,在黃鐵礦里常含有少量的的化合物,因此爐氣里也常有砷的化合物)和灰塵(飛散的黃鐵礦粉和爐渣等).為了保證二氧化硫催化氧化的正常進行,必分先經過一系列的精制系統。
(1)除塵:把燃燒爐里出來的爐氣經過除塵室①,除去其中大部分的灰塵。
(2)洗滌:經過除塵的爐氣,導入洗滌塔用稀硫酸洗滌,洗滌塔是用鉛制成的,,里面填充著瓷環,由除塵室出來
①工業上用的除塵器有好多種,例如旋風除塵器、文丘里除塵器、電除塵器等,這些除塵器的結構,要在專門書籍里討論,此處不作介紹。
的氣體從塔底導入,塔頂則有稀硫酸噴下(圖2·14).在洗塔里,可以洗去爐氣中剩余的微量的灰塵和砷的化合物(它催化劑有毒害作用)。
(3)干燥:從洗滌塔出來的氣體,再送入干燥塔干燥,干燥塔是用鋼制成的,內対耐酸磚,塔里也填充著瓷環.塔頂用濃硫酸噴下,以吸去氣體中的水蒸氣。(圖214)

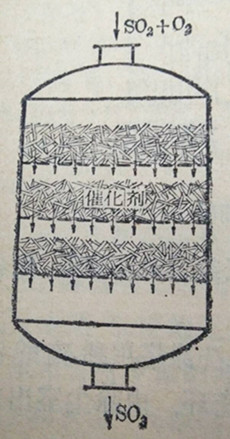

爐氣經上述一系列的精制系統后,其中有害雜質已大部分除去,這時氣體中除含有二氧化硫外,還含有足夠多量的空氣,先把這種混和氣體導入熱交換器,把氣體預熱到大約500C左右,然后再引入接觸室,接觸室是一個用鋼制成的大圓筒(圖2-15),筒里有幾層水平并列著的多孔擱板,催化劑(由于鉑的價錢很貴圖2-15接觸室簡圖在工業上一般是用五氧化二釩(V2O3),現做成一段段空心的管狀物,稱做釩催化劑)就推放在擱板上在接觸室里,二氧化硫跟氧氣在催化劑的作用下,迅速反應生成三氧化硫:
2S02+O2=(釩催化劑)500度=2S03

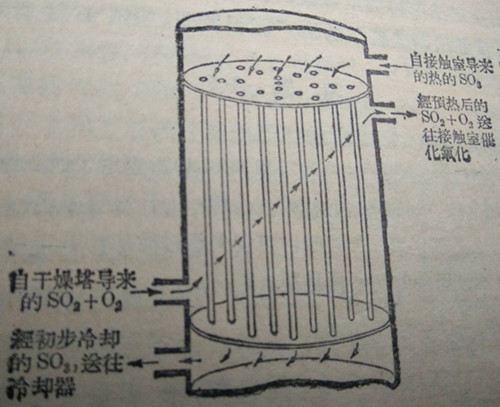

這個反應進行時,有大量的熱放出.因此,自接觸室出來的三氧化硫氣體的溫度很高,必須經過冷卻,然后才能送入吸收塔吸收.三氧化硫氣體冷卻時放出的熱量,一部分可以通過熱交換器來預熱二氧化硫和空氣的混和氣體.熱交換器的結構如圖2·16所示,熱的三氧化硫氣體從內管流過,把管外自干燥塔導來的二氧化硫和空氣的混和氣體預熱,發生熱交換作用.從熱交換器出來的三氧化硫氣體,溫度仍嫌太高,要再經空氣冷卻器(它的結構和熱交換器相同),用冷空氣把它進一步冷卻,然后導入吸收塔。
3.三氧化硫的吸收經冷卻后的三氧化硫氣體,導入吸收塔.吸收塔的結構和前述干燥塔相似.
雖然三氧化硫能夠直接跟水化合生成硫酸:
SO3+H2O=H2SO4
但在吸收塔里,并不用水來吸收三氧化硫.這是因?yàn)樵谧岳鋮s器導來的三氧化硫氣體里,雜有相當多的廢氣(主要是氮?dú)?如果用水來吸收,三氧化硫跟水劇烈反應,生成許多極其微細的硫酸珠滴(酸霧),隨同廢氣一起上升至塔的上部逸散出去,會造成大量三氧化硫的損失。
工業上是用96~98%的濃硫酸來吸收三氧化硫的,當這樣的濃硫酸從塔頂噴下時,除一小部分三氧化硫跟濃硫酸里少量的水分(2~4)化合生成硫酸 外,大部分的三氧化硫溶解于硫酸里,生成發煙硫酸①.稀釋發煙硫酸,可以得到各種欲度的純凈硫酸。
由接觸法制得的濃硫酸,可以儲存干巨大的耐酸鐵桶里.

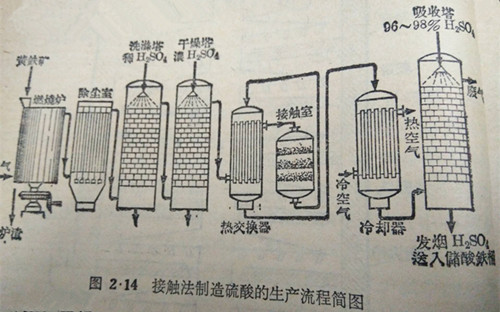

由接觸法制造硫酸的生產流程簡圖,如圖2·14所示
