使用方法

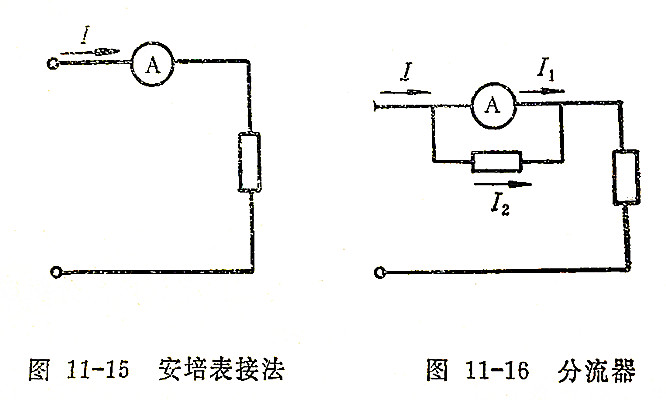

       （1）安培表的使用方法    測量直流電流通常采用磁電式安培表，測量交流電流常采用電磁式安培表。安培表永遠串聯在電路中使用，如圖11－15所示。為了使電路的工作不因接入安培表而受影響，安培表的內阻一般很小，因此，如果不慎將安培表并聯在電路的兩端，將有很大電流通過，安培表就會被燒壞。

       采用磁電式安培表測量直流電流時，要注意“＋”“－”極性，不要接反，接反指針就往反方向偏轉，會損壞指針。另外，這種表內的線圈是用細線繞制的，所允許通過的電流很小，不能直接測量較大電流，為了擴大量程，應該在安培表上并聯一個分流器（分流器是一個低值電阻器），如圖11－16所示。這時通過安培表的電流I1只是被測電流I的一部分，另一部分電流I2通過并聯的分流器了。需要擴大的量程愈大，分流器的阻值應愈小。多量程安培表具有幾個標有不同量程的接頭，這些接頭可分別與相應阻值的分流器并聯。

       測量交流電流時，通常都用電磁式安培表，這種電表內的線圈是由粗導線繞制的，容許通過較大電流，一般不用并聯分流器來擴大量程。若要測量幾百安培以上的交流電流，則需利用電流互感器來擴大量程。

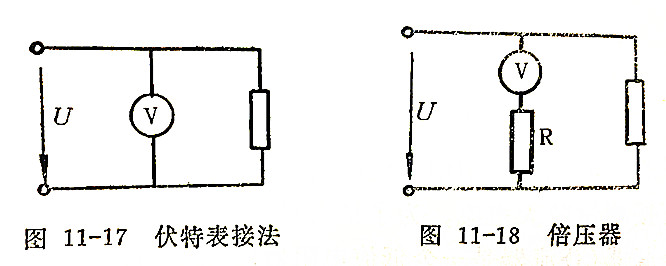

       （2）伏特表的使用方法    測量直流電壓常用磁電式伏特表，測量交流電壓常用電磁式伏特表。伏特表永遠并聯在電路中使用，如圖11－17所示。為了使電路的工作不因接入伏特表而受影響，伏特表的內阻必須很高。已知表頭的電阻是不大的，所以必須和它串聯一個稱為“倍壓器”的高值電阻，這樣就使伏特表的量程擴大了，如圖11－18所示。需要擴大的量程愈大，倍壓器的阻值應愈高。多量程的伏特表具有幾個標有不同量程的接頭，這些接頭可以分別與相應阻值的倍壓器串聯。

       電磁式伏特表和磁電式伏特表都需串聯倍壓器。如果要測量幾百伏特交流電壓，需利用電壓互感器來擴大量程。
