分析天平的結構
實驗室k / 2019-07-02

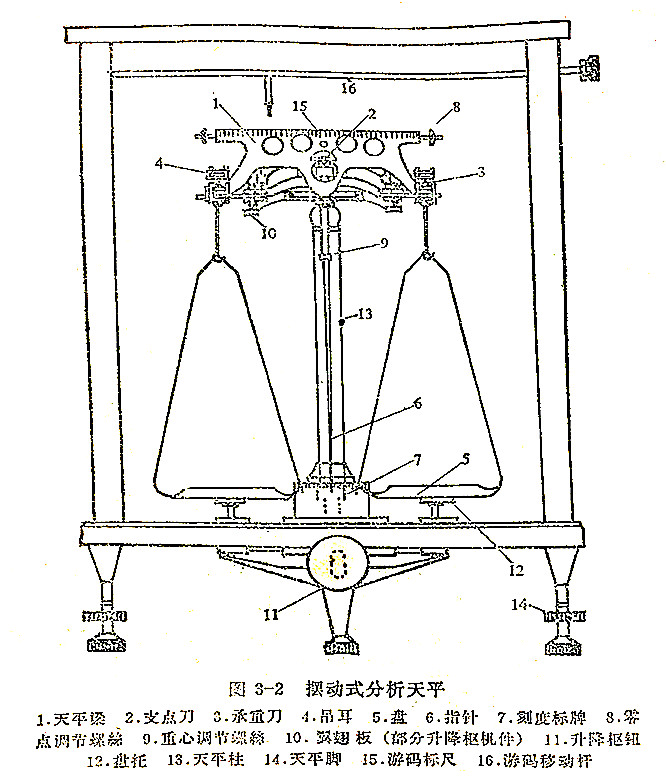

為了熟悉分析天平的結構，先從較簡單的擺動式分析天平介紹起，再逐步介紹各類分析天平的結構。如圖3-2所示，擺動式分析天平包括天平梁、天平柱、天平箱和砝碼盒四部分。
.jpg "擺動式分析天平")

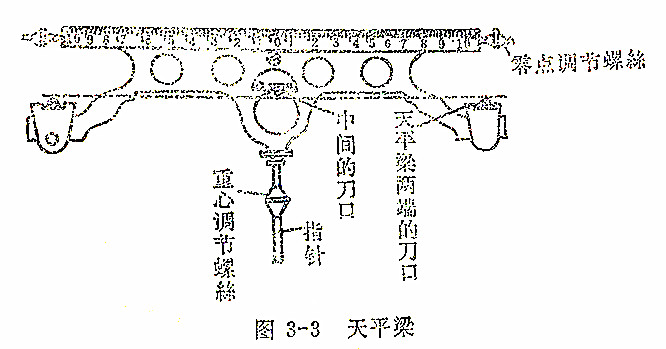

(一)天平梁 如圖3-3所示、它包括梁、三棱體(刀口)、游碼標尺、指針、重心調節螺絲、零點調節螺絲、吊耳和天平盤等八個部件。梁體由質輕而堅硬的合金制成，上有對稱圓形或其它幾何形狀的孔洞，以減輕梁的重量并增加承重作用。左右兩端下方各安裝一只作為力點的刀ロ，中間有一個向下的支點刀口，皆為瑪瑙制成。三個刀口棱邊互相平行并處于同一水平面上。指針在梁的中間下端，用來在刻度標牌上指出擺動的平衡位置。左右兩端兩個零點調節螺絲用來調節空盤時使指針指向零點(標牌中間)。重心調節螺絲用來調節梁的重心，使之上下移動，以調節天平靈敏度和穩定性，但天平已經調節合適后不得任意旋動。游碼標尺刻在梁的上端，中間零，左右有10個大格，是進行10毫克以下稱量用的。一大格為1毫克，每小格為0.1毫克，即萬分之一克。有些天平將每大格分為5小格則每小格為0.2毫克，即該天平最低稱載量為萬分之二克。左右刀口各掛吊耳，下掛天平盤；左右盤不能互換，左盤劉“1”字樣，右盤劉有“2”字樣。三個刀口處各有一瑪瑙制平板刀承，中間的刀承固定在天平柱的升降架上，兩端的刀承固定在吊耳上。當天平擺動時，各刀口都與刀承相接，左右兩端刀承分別負載左右盤及物品和砝碼重；中間刀承則承擔包括梁、物品及砝碼等在內的整個天平擺動部分的重量。要求各刀口須刀刃鋒利，刀承要光滑平整。當天平不擺動時，三個刀口與刀承脫離接艘，避免磨損。
.jpg "天平梁")

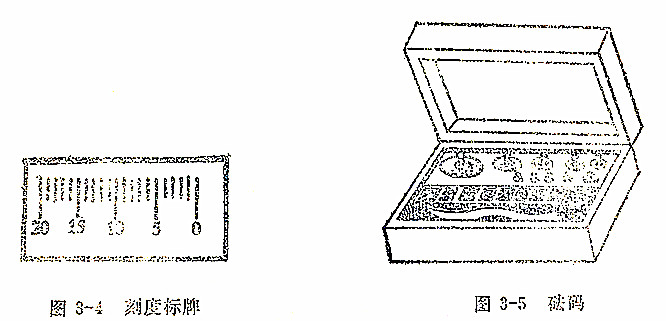

(二)天平柱 見圖3-2，它包括柱、刻度標牌、盤托、升降樞鈕及其機件(又叫翼翅板或梁托)和水平儀等。天平柱為空心內聯升降拉桿的圓柱體，上有翼翅板和刀承。天平靜止時整個天平梁、盤等擺動部分都由翼翅板支撐，各刀口都脫離刀承，同時兩盤托可將兩個天平盤托住，整個天平因關閉升降樞鈕而處于休止?fàn)顟B(tài)。使用天平時，慢慢開啟升降樞鈕，翼翅板逐漸下降，各刀口與刀承接觸，并承擔負載，天平開始擺動。刻度標牌可指示指針擺動的格數和擺動平衡后的位置。如圖3-4所示，中間刻度定為10從右往左共20格，要求熟記運用。視讀格數時必須估計至指針?biāo)柑幍氖种桓?。天平底座板面必須調至水平，指針才能準確指示。水平儀有氣泡式和懸錘式兩種；氣泡式水平儀中氣泡處于圓環中間，或懸錘式水平儀的懸錘與固定在底座上的錐體尖端對齊時，即表示底座水平。
(三)天平箱 它包括箱體、底座、天平腳、腳墊和游碼拉桿五個部件。天平箱為鑲有玻璃的封閉式箱體，可防止箱體外灰塵、濕度、溫度和空氣流動等對部件的侵蝕和對稱量的影響。箱體的前門供安裝和修理專用，一般不開左門為取放物品專用，右門為取放砝碼專用。底座上固定著天平柱、盤托、升降樞鈕和水平儀等各個部件。三個天平腳和腳墊可用來調節天平底座的水平，后腳固定不動，前兩腳為可調螺旋式天平腳，順時針旋轉螺旋則位置降低。調節水平時要一邊注視水平儀，一邊調節箱前左右兩個螺旋。游碼移動桿上的游碼鉤可將游碼放到游碼標尺所需刻度的位置上，用于10毫克以下物品的稱量。
(四)砝碼 砝碼是稱量時準確平衡物品質量的配衡體和計算稱量的依據，如圖3-5所示。1克以上的砝碼為鍍鎳或鉻的黃銅制圓柱體；1克以下的砝碼為鋁、鎳或不銹鋼制成的片碼，常以毫克為單位，如0.5克標為500mg等。游碼為鋁或鉑絲制成，重10毫克。砝碼盒內也配備10毫克以下片碼，因不易取放故多不使用，而用游碼在標尺上的移動位置來代替。
游碼放在標尺左或右側10處，等于在左或右盤上加10毫克砝碼，放在0處，對天平的平衡沒有影響，將游碼放在左方時，應從砝碼值中減去標尺所示的重量值。
砝碼值的組成系統通常有兩種：一種是5、2、2、1系統，如100、50、20、20、10、5、2、2、1克，共九個砝碼，克以下片碼有500、200、200、100、50、20、20、10毫克共八個砝碼組成；另一系統為5、2、1、1、1系統，較少使用。每一系統中的等值砝碼都有自己的標記，便于稱量時區分選用。不能用手取放砝碼，必須用砝碼盒中的鑷子夾取。對易丟失的小片碼和游碼應小心取放。
.jpg "刻度標牌/砝碼")

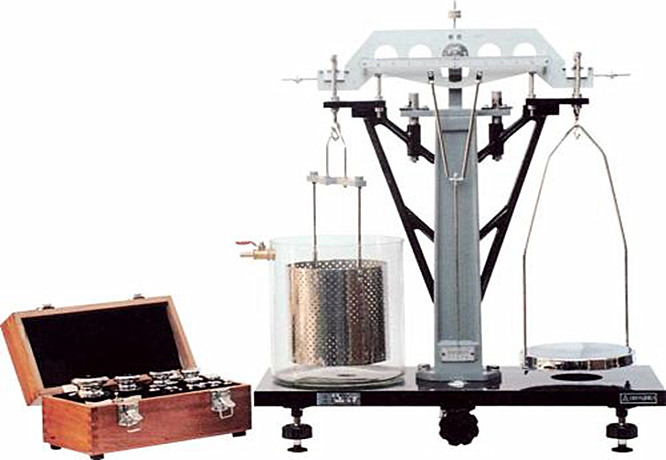

.jpg "分析天平")
