分光光度計的結構與作用原理及性能
實驗室k / 2019-07-20
目前常用的分光光度計有72型、721型及7215型等，這些儀器的結構及光路示意圖如圖11-7。

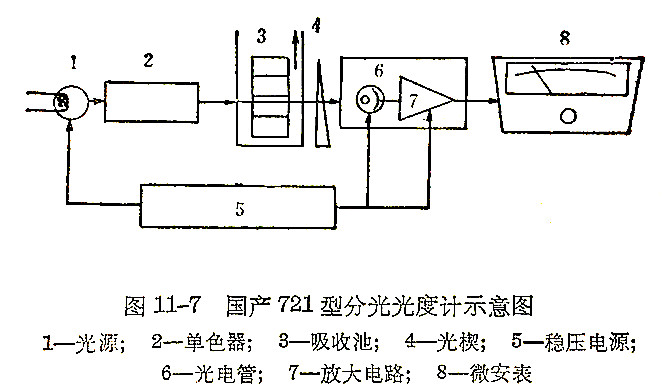

.jpg "國產721型分光光度計示意圖")
光度計的種類和型號繁多，但它們都是由下列幾個部分組成：
現將各部分的作用原理及性能簡介如下：
1.光源 在吸收光度法中，要求光源發出所需波長范圍內的連續光譜并具有足夠的強度，且在一定時間內能保持穩定。
可見光區的光源一般用鎢燈，鎢燈可發出波長320～3000nm的連續光譜。發出光的強度在各波長的分布隨燈絲溫度變化而不同。溫度升高時，總強度增大，且在可見光區的強度分布增大。但溫度增高，會縮短燈的壽命，而鎢燈的溫度決定于電流電壓，電壓有微小的波動會引起鎢燈光強度的很大變化，因此必須使用穩壓電源才能使光源強度保持不變。
2.單色器 該裝置是將光源發出的連續光譜分解出所需要的單色光。單色器最簡單的可用不同顏色的一組濾光片組成。要求單色光純度高的單色器一般由棱鏡或光柵等色散元件及狹縫和透鏡等組成。
濾光片只允許和它顏色相同的光通過，得到的是純度較差的單色光。例如，圖11-8中a是一塊標有470nm藍色濾光片的透光率曲線。曲線表明通過濾光片的光是具有一定波長范圍的光帶，其最大透過波長為470nm。濾光片的質量以“半寬度”表示，即最大透光度一半處曲線的寬度(圖中以CD表示)，濾光片質量越好，半寬度越小，分離出光的單色性越好。一般濾光片的半寬度大于30nm。有一類利用光的干涉作用而制成半寬度相當小的干涉濾光片，它可以提供小到10nm寬的譜帶和較大的透光度，如圖11-8中b曲線所示。
3.棱鏡(或光柵) 將光源發出的連續光色散成按波長大小排列的光譜，使需要的單色光通過一個狹縫照射到吸收池上，單色光的純度取決于棱鏡的色散率和狹縫的寬度。玻璃棱鏡對400~1000nm波長的光色散較大而透明。適用于可見光光度計，單色光的純度較高，半寬度一般在5～10nm左右。性能好的光柵單色器可獲得譜帶寬小于1nm的單色光。
4.吸收池 亦稱比色杯，用于盛待測的試液，能透過所需光譜范圍內的光。在可見光分光光度計中，可用無色透明的玻璃吸收池。大多數儀器都附有光程為0.5、1、2、5cm等一套長方形的吸收池。同樣光程的吸收池的透光率相差應小于0.5％。為了避免測量的誤差，吸收池放在光路中的位置應注意。使其透光面垂直于光束方向。指紋印、油膩或池壁上其他沉積物都會影響透光的特性，因此，應注意保持吸收池，特別是透光面的光潔。
5.檢測器 在光度計中，為了把通過試樣溶液與參比溶液的光強度的比值顯示出來，需要一些設備對光強度進行檢測并把光強度轉換成相應的電訊號，這種光電轉換設備就稱為檢測器。
可見分光光度計常用的檢測器為硒光電池或光電管。
(1)光電池：是一種光敏半導體元件，硒光電池的結構如圖1-9所示。當光照射到光電池上時，半導體硒表面就有電子逸出，被收集在金屬薄膜(一般為金、銀、鋁等薄膜)上，因此帶負電，成為光電池的負極，由于硒的半導體性質，電子只能單向流動，通過電阻很小的外電路流到金屬板(一般為鐵、鋁或銅)正極，可產生10～100μA的光電流。電流的大小與照射光的強度成正比。
硒光電池對光的靈敏度和人眼相似，對各波長的靈敏度如圖11-10所示。它對波長550nm光的靈敏度最大，而對其他波長光的靈敏度較小。適用于檢測380～750nm范圍的光強度。
硒光電池具有堅固、價廉和不需要外接電源等優點，但有因內阻小、產生的電流不能放大、長久連續使用會出現“疲勞”現象而使靈敏度降低、照射光強度較弱時不易測量等缺點。
(2)光電管：是由一個陽極和一個光敏陰極構成的真空二極管。陰極表面鍍有堿金屬或堿金屬氧化物等光敏材料，當它被足夠能量的光子照射時，能夠發射出電子，被外加電壓引向陽極而產生電流，電流的大小與入射光的強度成正比，光電流經負載電阻(10(6次方)～10(11次方)Ω)，產生的電位降輸入放大器放大。圖11-11是一個典型的光電管檢測器，光電管的靈敏度比光電池大得多，即使光電流小至10(-12次方)A亦能測出。
6.信號顯示讀數系統 可見光度計中常用的顯示讀數裝置有檢流計、微安表、電位計、數字電壓表等幾種。國產的光電比色計和72型分光光度計用檢流計，721型分光光度計用微安表。
(1)檢流計：一般都是用懸鏡式光點多次反射檢流計，其靈敏度為10(-9次方)A/格。檢流計光點偏轉大小與電流成正比，而電流與光的強度亦成正比。通過光量或電流調節使通過參比溶液的光產生的光點指示在100格上，代表透光率100％，然后將待測溶液的吸收池移入光路，這時檢流計的光點讀數I就是百分透光率(T％)，在光度計的檢流計上同時刻有按透光率換算的吸光度值，故可以在檢流計上直接讀出待測試液的吸光度A，它們的關系是
A=log(100/I)=2-logI
例如I＝50時，A＝2-log50＝0.301。
(2)微安表：微安表的工作原理及表頭上刻度盤與光點式檢流計相似。所不同的是微安表采用指針指示電流讀數，用于以光電管作檢測器的光度計中，指示放大后的電流。

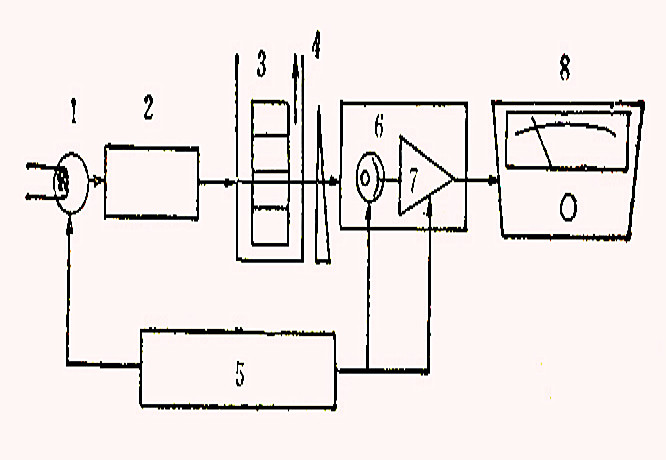

.jpg "光度計的組成部分")

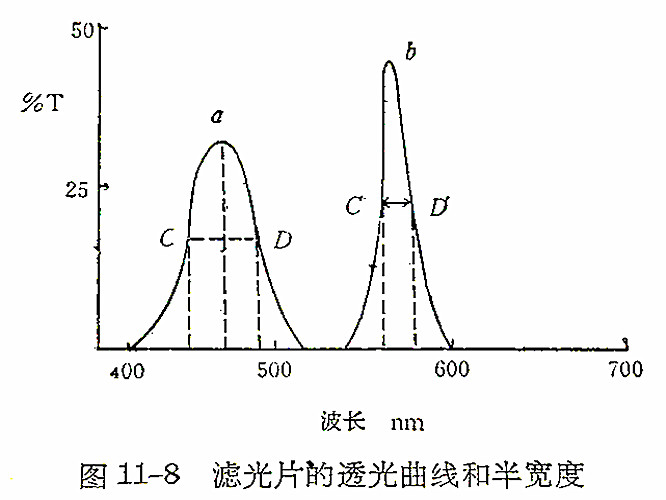

.jpg "濾光片的透光曲線和半寬度")

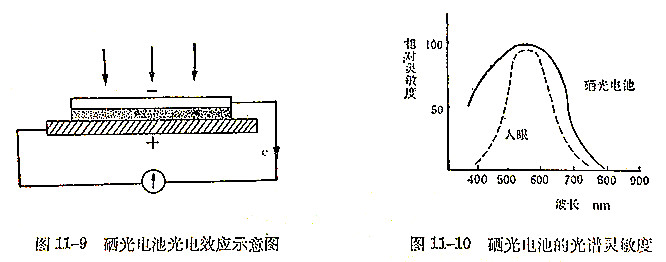

.jpg "硒光電池光電效應示意圖/硒光電池的光譜靈敏度")

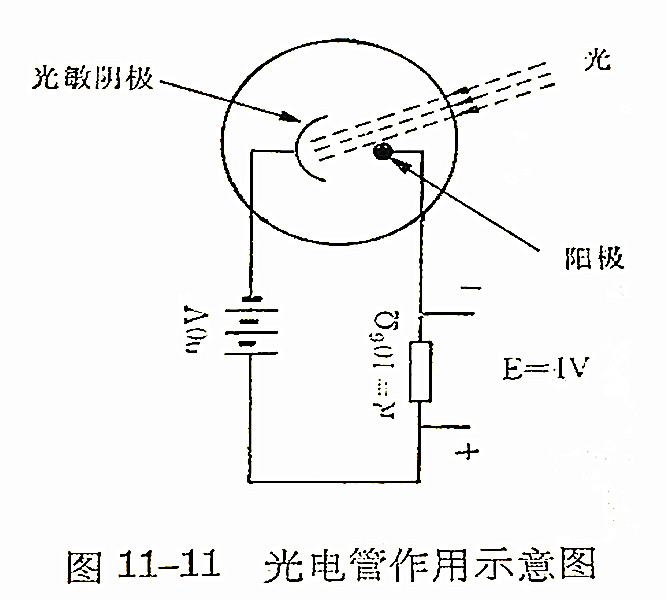

.jpg "光電管作用示意圖")
