從實驗觀測得出的固體結構的知識前面已經敘述過。最有用的技術是x-射線行射法(第三章第三節)。x-射線衍射法最初曾用于發現粒子加在一起構成簡單晶體的方式,這種應用就是已知的射線結晶學,見補充5-1。
補充5-1x-射線結晶學的發展
現代射線結晶學的出現是由于勞埃(Laue)發表了一篇關于當時發現x-射線的評論所引起的。他提出這祥的觀點(1912),輻射可以由與它的波長大小相近的物體所行射,x射線(這種射線被認為具有100Pm數量級的波長)必定要受到由晶體中離子的平行平面所行射,這個晶體的平行平面由與波長相近的距離所間.這篇評論為勞埃本人和他的共事者弗利德利胥( Friedrich)和克尼頻( Knipping)以及布拉格( Bragg)和威廉( william)與他的兒子洛倫斯( Lawrence)所采的,他們繼續這項工作,后來獲得諾貝爾獎金開始,這項技用于求得品體的大小和確定單化合物中離子的排列。從電子計算機引入后有了巨大的進展,電子計算機能處理大量數據,這些數據是來自物質的單品在所有方向行射分析得出的結果,為了從這些數據中提取出詳相資料必須用計算機來進行大量的復計算,現在已能初底地自動處理所收集數據,非常復雜的分子也可以觀測出來這種技術的應用進程中的里程碑是以下各種分子結構的測定;青霉素、維生素B分別由多洛西( Dorothy)、德金( Hodg kin)于149和15年測定),溶菌〔由非利普斯( Phillips)于1965年測定)血球血紅(由肯德魯( andrew)和珀魯菲( Pertt)于1955年測定以及所有生物分子中最顯要的DNA〔由威爾金( Wilkins)、克立克和瓦特( watson)于1953年測定).顯然應用計算機對所有這些結構的測定工作做了很多年,然而在最近年中在分子生物學所出現的重大進,還是屬于前述這些學者所提供的資料而得出的直接結果.
x-射線結晶學

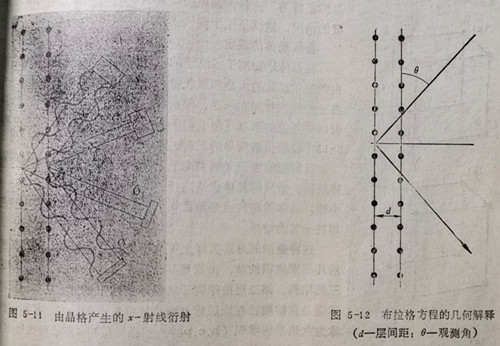

應用x-射線對晶體結構進行測定所依據的基本概念是當射線被原子層“反射”時所發生的光的干涉。這可由圖5-11得到說明。
縱列上的點表示晶體粒子的中心,觀測者在O1觀察到被各原子層(在圖中只示出層)反射過來的光波,雖然兩條射線傳播了不同的距離,但在O1處它們的或波谷是一致的,故觀測者可在此處檢測到x射線相反,在O2的觀測者所接受的波是完全不同步的(“不同相);波峰與波谷相互抵消,其強度為零。如果品面的間距與圖所示的不同,可以移動檢測器到另一個位置使得到信號因此,檢測器的位置與品層間的隔距有關,故此可測出晶層間的距離.
x-射線行射法的基本方程是布拉格方程,這個方程表示出可以觀測強度角與品面間距d的關系
布拉格方程:λ=2dsin?
λ是x-射線的波長,典型的波長為100pm,
例:當以波長154pm的x-射(由電子擊銅把所產生的射線)觀測氯化鈉晶體時,在=15.9°處觀測到一個強的射強度、問相鄰的兩個離子平面之間距離為多大。
方法:用布拉格方程,(5-2-1)式求出平面間的間隔d
解答:改寫(5-2-1)式,可得
λ 154×10-12m
d=----------=----------------------=2.81×10-10m
2 sin? 2 sin 15.9
因為1pm=10-12m.故這個距離相當于281pm.
評注:通過品體中的離子可以畫出很多不同型式的平面,所以實際上對射圖象的分析必須在它們的間距可用來解釋晶體結構之前、決定我們要研究的是哪個平面。在現代的研究工作中這類分析實際上完全是自動的和在計算機中進行。
在x-射線衍射法的實際應用中,晶體本身是旋轉的,就是說其強度的記載是環繞整個晶體進行的,這樣,強度圖就表明了所有各層間距的非常細的情況。這就是關于現代固體內部結構的基礎知識.
金屬晶體的性質
在品體里面離子或原子的位置稱為品格,晶體的描述可由判斷單晶胞的大小和形狀得以簡化。單晶胞是基本的晶塊,將這些品塊疊加在一起,便構成整個品體已經證明晶體有14種可能的形狀(但它們的大小可以是任意的)在圖5-13中表示出最簡單的三種當所有的粒子(例如離子)都相同時便得到最簡單的晶體結構,金屬的品體就是這樣每一個正離子可以看做一個小球,晶體的結構就是數目極大的這些離子以規定的型式疊加在一起的結果.

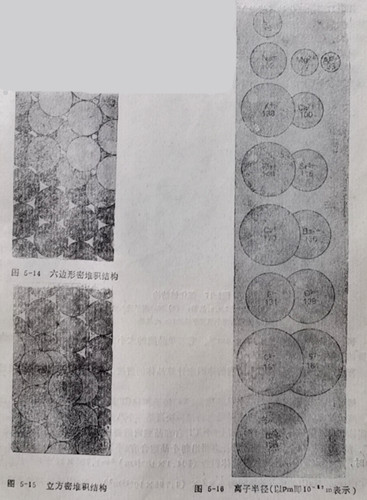

這種登加的方式實際上可從研究圖5-14看出,這個圖表示幾層密堆積的球由放置某一層在另外一層的上面而形成三維結構,第二層的球置于底層球間注下的地方,第三層的球則是直接覆蓋在底層球上面,這樣得出的一種密堆積結構稱為六邊形密堆積(h.c.p.).如果底層用A表示而次層用為BABABA這是由鎂、鋅和其它一些物質所表明的結構(固體氮也是h.c.p.).
若占據第三層位置的既不是A也不是B而代之以C,如圖5-15所示,則其結構表示為 ABCABC并稱為立方密堆積(C.C.p.).金屬之中具有這種結構的是鋁、銅、銀和金(固體的氬和氖也都是c.c.p).
仔細觀察這兩種密堆積結構,可以看出每個球有12個直接相鄰的球,這個數目就是品格的配位數。一些金屬有密度較低的堆積結構,例如,鉀離子和鐵(它的一種型式)對應于體心立方體(b、c、c.)晶格的位置(圖5-13)這種結構的配位數是8,已知具有最簡單立方結構的唯一的一種金屬是,立方體品胞的每一個角上為一個離,圖5-13,它的配位數為6,這種結構是唯一松的堆積。
離子體的性質
金屬是由相同的粒子構成的,離子品體則至少是由兩種具有相反電荷的粒子所構成.結果,它們的結構更為復雜,由于相反電荷彼此互相吸引,一種電荷的離子唷在另一種電荷的離子周群集的傾向,更加復雜的是不同的離子大小不同,故對其結構的考慮必須認為是不同大小的球加在一起的幾何問,這有些像考慮在同樣的箱子中將橙和油緊密堆積在一起的問題.
在圖5-16中表示出一些離子的相對大小正離子總是比它們原先的原子小一些,因為同樣的核電荷吸引較少的電子.負離子總是比它們原的原子大一些,因為受同樣的核電荷控制的電子數增多了.
找出不同大小的子加在一起的同題的解決辦法,實質上是使構成的整個晶體不但是電中性的而且能量也是最低的,這可以從氯化鈉和氯化絕的結構得到說明,在氯化鈉中離子的半徑比([小的半徑J「大的半徑1的比值)為0.564,Na+的半徑只約為C1-的一半,相反,Cs在第1主的下邊,Cs+的半徑與C1-的半徑大小差不多,半徑比為0.939,x-射線結晶學證明,雖然這些是屬于相同電荷類型的離子,但其晶體卻有顯著不同的結構.

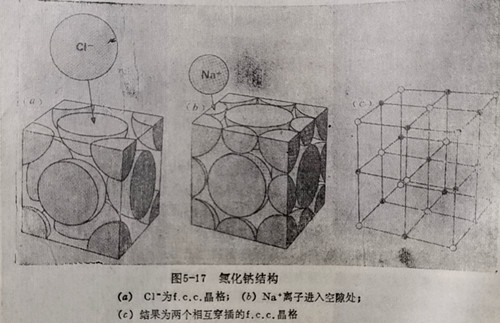

圖5-17表示氯化鈉(巖鹽)所采取的結構先集中觀察氯離子的排列,它們被排列在立方體的角頂上,還有其它的一些被排列在每個面的中心這種結構是面心立方體(f.C.C),如圖5-13.C1-品格是疏松的,離子不相接觸(這從能量上看是很不適合的)N+a離子也以一種硫松的f.C.C結構排列,這個晶格正好適合插入C1-品格的空隙,于是這種結構由兩個相互穿插的f.C.C.格所組成,在完整的結構中每個Na+離子被六個緊鄰的C1-離子所繞,反過來說每個C1-離子被六個緊鄰的Na+離子所圍繞,故巖鹽是6,6-配位體結構.
例:氯化鈉的密度是2.163g?cm-¹,它的單品胞的大小為564.1pm、推導出阿伏加德羅常數的數值.
方法:依據摩爾質量和單晶胞的體積來計算品體的密度,然后再與測出的密度值進行比較.
解答:參考圖5-17每一個單晶胞含4Na+離子和4C1-¹離子,這個值的得出是從注意到8CI,離子處在品胞的角上,含在品胞內的每一塊只是一個八分體(一個球體的八分之一),因此總共只提供出一個,面面上6個C1-含在晶胞內的每一塊為半球體,因而共提3個C1-,故合計共有4個C1-,同樣的計算得出每個晶胞含有4個Na+當單品胞的邊長為564.1pm時,含4NaC1的單晶胞所占的體積為(564.1X10-¹²m)³=1.795×10-²8m³.故此其單位量即1 mol Nacl)所占的體積為¹/4×L×(1.795×10-²8m³)、NaC1單位量的質量就是摩爾質量58.44g?mol-¹.故密度是下式的比值:
摩爾質量 58.44g?mol-¹
----------------=----------------------------------
摩爾體積 ¹/4×L×(1.795×10-²8m³)
由于我們已知道其密度是2.163g?cm-³(=2.163×10 6g?m-³),可以從這兩個相等的式子解出L:
58.44g·mol-1
L=---------------------------------------------------------=6.021×10²³mol-1
¹/4×(2.163×10 6g?m-³)×(1.795×10-²8m³)
評注:阿伏加德羅常數的公認值是6.022×10²³mol-1.現在來討論氯化銫的結構。x-射線射法表明氯化銫與氯化鈉的結構不同,基本原因是Cs+離子過大到不能進入C1-f.c.c.晶格的空隙,圖5-18表示出該晶格是
怎樣組成的.C1-是處在最簡單的立方晶格的點上(圖5-18)Cs+晶格也是按最簡單的立方體單晶胞構成。在每個C1-單晶胞中,有一個大的中心空的區域Cs+離子正好可以插入,因此這種晶格由兩個最簡單的立方晶格相互穿插而成。每個Cs+離子被八個C1-高子環繞著,反之每個C1-離子則為八個Cs+離子所環繞,故這種晶格具有8,8-配位體的結構.
半徑比為判斷離子化合物的晶體結構的合理性質提供了重要的線索,由此可作出幾何圖象的推斷,當半徑比超過√3-1=0.732時,應設想為8,8-配位體;對于半徑比較小的則可設想為6,6-配位體.
例:推測溴化鉀的最可能的晶體結構.
方法:依據γ(小的)/γ(大的)的半徑比作出判斷.如果這個比小于0.732,最可能的結構是巖鹽的結構如果超過0.732,則最可能的結構是象氯化銫晶格的結構,離子半徑在圖5-16中給出.
解答:半徑比為
γ(小的) γ(K+) 138pm
-----------=----------=-----------=0.704
γ(大的) γ(Br-) 196pm
因為半徑比小于0.732故推測溴化鉀應具有巖鹽的結構.

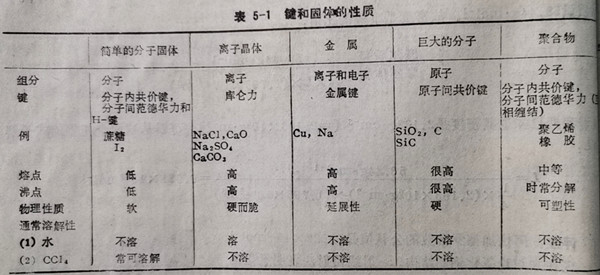

評注:x-射線射法的研究證實了上述這一推斷。然而有時這種半徑比的推測可能是錯誤的,化鉀的情況就是半徑比為0.949,而它仍然具有巖鹽結構.固體結構的各種不同形式和它們的一些典型性質概括列于表5-1中.
晶體的研究提要
1.共價結構基本是單個的大分子,剛硬的結構。
2.金屬是在電子海洋中的正離子有規則的排列金屬鍵是無方向性的,故金屬有延展性。自由電子是引起導熱性和導電性及它們的反射性能的原因。
3.離子結構是由相反電荷的離子間靜電吸引作用而連結在一起的.
4.晶格是離子(或原子)在空間的三維排列
5.范德華力是連結共價分子成為凝聚相的力它們可按偶極偶極力和色散力加以,分類.
6.偶極偶極力是極性分子的永恒電偶極間的作用力.色散力,或力,是由于在分子中的電荷分布的暫時偶極的相互作用而引起的,它們存在于所有類型的分子(原子)之間.
8由范德華力連結成的固體,大都是軟的和具有低的熔點及沸點.
9.氫鍵是這樣的鍵Xδ-一Hδ+…一Yδ-,這里X和Y是強電負性原子。氫鍵對冰的結構和生物分子例如蛋白質所采取的形狀起著重要的作用.
10.測定晶體結構的主要方法是-射線結晶學,其基本方程是布拉格方程式,(5-2-1)式.
11.晶體的單品胞是這樣的一種基本的結構,若將它們登加在一起就形成品格的結構,單晶胞的類型只有14種.
12.金屬的結構可以用相同球體堆積在一起的幾何問題來說明有兩種可能的密堆積結構.
13.另一種密積結構是六邊形密堆積(c.c.p.).這是一種ABABA…密堆積層的集合體;配位數(最緊鄰的粒子數目)是12.
14.另一種密堆積結構是立方密堆積(c,C.P.)這是一種 ABCABC…密堆積層的集合體;配位數也是12.
15.體心立方體(b.c.c.)結構的配位數為8,是不緊密堆積結構.
16.離子晶體所采取的結構與離子的半徑比γ(小的)/γ(大的)有關。當堿金屬鹵化物的半徑比小于0.732時,便具有氯化鈉即巖鹽結構(兩個f.c.c.晶格互相穿插),如果半徑比處在0.732和1.000之間,則為氯化銫結構(兩個最簡單的立方晶格互相穿插).
17.氯化鈉晶格具有6,6-配位體;氯化晶格具有8,8配位體有6,6-配位體;氯化晶格具有8,8-配位體.
