欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

Dc001黑色金屬粉末油污清洗劑

[英文名] cleaning agent for ferrous metal powder oil

[別名]粉末清洗劑;油污清洗劑

[組成]該黑色金屬粉末油污清洗劑是以 Na?CO?、Na?SiO?、 凈洗劑TX-10、正丁醇、水復(fù)配而成。

[產(chǎn)品特點(diǎn)]一般采用該清洗劑可洗凈納米級粉末表面的油污，且清洗效果好。

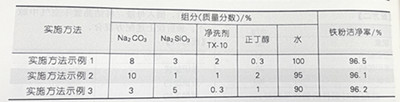

[產(chǎn)品配方]

[制法]原料取自冷軋薄板廠磁過濾后的產(chǎn)物，先經(jīng)過離心分離預(yù)處理，去掉大部分油污。將清洗劑的各組分按配方比例，攪拌均勻。用配好的清洗劑洗滌經(jīng)過離心分離預(yù)處理后的原料，在75°C洗滌3次，機(jī)械攪拌，每次洗滌時(shí)間依次為125min、 35min、35min。 之后再用清水漂洗4次，每次機(jī)械攪拌10min。每次洗滌和漂洗過后都用離心沉降的方法將鐵粉和液體分離。最后將得到的鐵粉低溫烘干，檢測鐵粉的潔凈率達(dá)96%。

潔凈率=1-鐵粉的水含量-鐵粉的油含量

            一一一一一一一一一一一一一一X100%

                         1-鐵粉的水含量

[主要用途]基本適用于黑色金屬制品及其材料做到安全、工藝簡單，便于掌握各類材料與特能。

[應(yīng)用特點(diǎn)]本法特點(diǎn)在于浸涂后，即用紙包裝防銹;與防銹油相比較，不需加熱，在室溫就可涂覆，故方便、安全、工藝簡單，便于掌握。

[安全性]由于納米級粉末為水基溶液，基本無不良影響，對人體皮膚無刺激，使用安全可靠，工作環(huán)境干凈無油霧。

DC002黑色金屬氣相緩蝕劑

[英文名] ferrous metal gas phase corro- sion inhibitor

[別名]氣相緩蝕劑

[組成]該清洗劑主要由特種非離子表面活性劑、超低泡兩性表面活性劑和螯合劑水等組成。

[產(chǎn)品特點(diǎn)]氣相緩蝕劑也稱揮發(fā)性緩蝕劑，是一種不需與金屬接觸，能自動(dòng)不斷揮發(fā)，慢慢地充滿包裝內(nèi)的空間，甚至于空隙或小縫中，而起到保護(hù)作用的防銹材料。用氣相緩蝕劑封存部件，一般3~5年不需拆換包裝，有的可以封存10年以上不致銹蝕。

[配方一]

[配方二]

此配方對鋼件防銹效果較好。

[配方三]

 將明膠加蒸餾水(1:5)膨脹12h,然后加溫至80~85°C，直至全部溶解為止。此外，防霉劑另加500mL乙醇溶解并加于膠料中，尿素和亞硝酸鈉于60°C溶解后，與上述溶液混合，攪勻，即可使用。此種氣相防銹材料的特點(diǎn)是取材容易，價(jià)格便宜。

[配方四]

用于混合型氣相緩蝕劑的水溶液(30%~40%)噴于儲(chǔ)存的鋼棒、鋼板表面，可保持3個(gè)月不銹。

[配方五]

苯甲酸銨制備，在20%~25%的氨水中，加苯甲酸攪拌至溶解，此后再加熱至沸，注入少量氨水使析出結(jié)晶物重新溶解，然后冷卻至0°C左右。苯甲酸銨結(jié)晶析出后，倒入母液，將結(jié)晶置于空氣中晾干。最后按上述配方混合。

[配方六]

將稱好的亞硝酸鈉和碳酸氫鈉用全部水量的3/5溶解，并用紗布過濾;另將余量的2/5水溶解苯甲酸銨，并加入甘油。上述像涼粉的溶液晾至室溫后，冷卻、攪拌均勻,，蓋嚴(yán)備用。

本法特點(diǎn)在于浸涂后，即用紙包裝防銹;與防銹油相比較，不需加熱，在室溫就可涂覆，故方便、安全忠工藝簡單，便于掌握。

[配方七]

本混合型氣相緩蝕劑對45鋼、鋼發(fā)藍(lán)件效果較好。

[配方八]

將苯甲酸鈉溶在蒸餾水中，然后加入三乙醇胺，再于混合液中通二氧化碳，直到溶解達(dá)到飽和為止，溶液呈黃色或橙黃色。作防銹紙時(shí)，紙上氣相緩蝕劑含量 60~ 80g/m²

[性能指標(biāo)]不同配方的鐵粉潔凈率結(jié)果見下表。

[主要用途]黑色金屬氣相緩蝕劑主要是一些胺類物質(zhì)，在使用時(shí)放出氨或有機(jī)胺陽離子防銹，而對有色金屬，這些胺沒有防銹效果。

[應(yīng)用特點(diǎn)]對于軸承鋼、高速鋼、低碳鋼、鑄鐵和表面氰化、磷化、氧化及摻碳的零件有防銹效果。軸承大量使用這種氣相緩蝕劑以及用它浸涂的氣相防銹紙。

[安全性]由于為水基溶液， 基本無不良影響，對人體皮膚無刺激，使用安全可靠，工作環(huán)境干凈無油霧。
