欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

 偏磷酸鋁

中文名稱：偏磷酸鋁

英文名稱：Aluminum metaphosphate

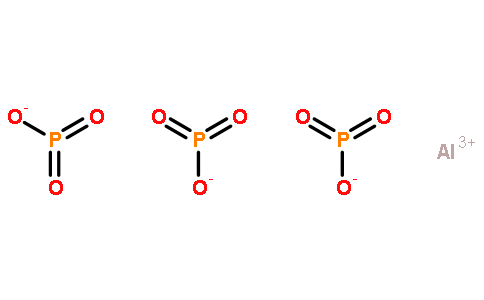

分子式: AlO9P3



分子量: 263.9

CAS登錄號(hào): 13776-88-0

質(zhì)檢信息

質(zhì)檢項(xiàng)目        指標(biāo)值

含量,％         ≥99%

PSA：           232.53000

LOGP：        1.66560

化學(xué)特性

偏磷酸鋁是一種化學(xué)物質(zhì)，為白色固體粉末,溶于煮沸的濃堿溶液，不溶于水和乙酸,熔點(diǎn)1527℃密度 ρ(25)2.78g/mL折射率：1.545不溶于水對(duì)環(huán)境無(wú)危害。對(duì)于含有偏磷酸鋁的氟磷酸鹽玻璃，偏磷酸鋁含量低于（《5%摩爾分?jǐn)?shù)） 玻璃網(wǎng)結(jié)構(gòu)損害嚴(yán)重，在有RF、RF2的氟磷酸鹽玻璃中，Al+3，Mg+2，Li+1可形成（MgF4）、（AlF4）和（LiF4）四面體重新連接斷裂的鍵，從而提高玻璃的化學(xué)穩(wěn)定性。（AL+3，Mg+2，Li+1）具有高場(chǎng)強(qiáng)的陽(yáng)離子與其他陽(yáng)離子也可以填充與短鏈之間，生產(chǎn)中通過(guò)與氟離子或氧離子的靜電吸引團(tuán)聚短鏈而有利于抑制玻璃的失透，當(dāng)偏磷酸鋁加入量高于85%，玻璃的結(jié)構(gòu)嚴(yán)重破壞。氟磷酸玻璃在實(shí)際生產(chǎn)中折晶的問(wèn)題：可加入YbF3起到了網(wǎng)絡(luò)形成體的作用，提高了玻璃折晶的穩(wěn)定性，因?yàn)榱姿猁}玻璃中為O+2與F-的復(fù)合配位，F(xiàn)-的半徑小，而稀土離子在氟磷酸鹽玻璃中的配位數(shù)更大些，稀土離子在氟磷酸鹽玻璃中一般為網(wǎng)絡(luò)中間體，既可以位于網(wǎng)絡(luò)結(jié)構(gòu)中，也可以位于網(wǎng)絡(luò)結(jié)構(gòu)外，在玻璃體系中分布更為均勻。相對(duì)不容易發(fā)生濃度澤滅效應(yīng)。Yb+3的引入，有效降低了F-對(duì)玻璃中以P-O鍵為基礎(chǔ)的鏈狀結(jié)構(gòu)的破壞程度。

以高模高強(qiáng)石墨纖維M40J增強(qiáng)鋁基復(fù)合材料為研究對(duì)象,研究了真空液相壓滲工藝中,偏磷酸鋁粘接劑對(duì)纖維預(yù)制件抗壓性能及復(fù)合材料力學(xué)性能的影響.結(jié)果表明:偏磷酸鋁的含量,Al/P原子比及處理溫度對(duì)預(yù)制件的抗壓性能均有顯著影響,加入5%偏磷酸鋁粘接劑溶液的預(yù)制件,經(jīng)500°C處理后的抗壓性能滿足壓滲要求,纖維保持了較好的平直度及分布均勻性,所制備的復(fù)合材料抗拉強(qiáng)度大于500MPa,抗彎強(qiáng)度大于800MPa.

產(chǎn)品用途

偏磷酸鋁用作搪瓷、釉、玻璃、高溫絕緣水泥的制造。光學(xué)下班的配制，高溫絕緣水泥添加劑。特種光學(xué)玻璃，磷酸鹽玻璃、氟磷酸鹽玻璃及激光核聚變玻璃添加劑，偏磷酸鋁在氟磷酸鹽玻璃中比其他偏磷酸鹽耐潮性更好且折射率較低，阿貝數(shù)也較大，因而使得玻璃的紫外部分色散比較低，化學(xué)穩(wěn)定性和機(jī)械強(qiáng)度高，其化學(xué)穩(wěn)定性比氟化鋯基玻璃高3個(gè)數(shù)量級(jí)。

生產(chǎn)方法

一種磷酸鋁組合物,其包括磷酸鋁,多磷酸鋁,偏磷酸鋁或其混合物.該組合物的特征可以是:當(dāng)為粉末形式時(shí),組合物具有顆粒,其中至少一些顆粒所具有的空隙數(shù)平均值為1個(gè)或多個(gè)空隙/顆粒.另外,該組合物的特征還在于:在差示掃描量熱法測(cè)試中出現(xiàn)處于約90攝氏度至約250攝氏度之間的兩個(gè)吸熱峰.該組合物的特征還在于:當(dāng)為粉末形式時(shí),在水中的分散性為至少0.025克/1.0克水.該組合物可通過(guò)包括以下步驟的方法制備:使磷酸和硫酸鋁以及堿性溶液相接觸以產(chǎn)生基于磷酸鋁的產(chǎn)品,以及任選地在一升高的溫度下煅燒基于磷酸鋁,多磷酸鋁或偏磷酸鋁的產(chǎn)品.該組合物可在漆中用作二氧化鈦的替代物.

雜質(zhì)含量不超過(guò)1×10~(-3)-1×10~(-4)%的偏磷酸鋁,是制備許多制品所必須用的.這樣純度的偏磷酸鋁的生產(chǎn),在工業(yè)條件下還不存在.目前所利用的偏磷酸鋁的生產(chǎn)方法(如列寧格勒市《紅色化學(xué)家》工廠)由于工藝過(guò)程周期性,多階段性和手工勞動(dòng)而造成產(chǎn)品的污染.

制備偏磷酸鋁(ALMP)微粒產(chǎn)品的方法包括:球磨機(jī)的研磨室裝料研磨介質(zhì),以及將ALMP進(jìn)料裝載到研磨室中.以0.250.5的顆粒降低指數(shù),用研磨介質(zhì)將ALMP進(jìn)料研磨成ALMP顆粒.在進(jìn)行研磨時(shí)間段期間的多個(gè)時(shí)間階段,從研磨室去除ALMP顆粒的細(xì)部分,同時(shí)使得ALMP顆粒的粗部分仍然留在研磨室內(nèi)進(jìn)行額外研磨.從由研磨室取出的ALMP顆粒制備具有中值粒度為100700μm的粒度分布的ALMP微粒產(chǎn)品.

一種高純度偏磷酸鋁的制造方法,其特征在于,所述高純度偏磷酸鋁中雜質(zhì)的各金屬元素濃度在5ppm以下,該金屬為鐵,鉻,鎳,錳或銅中的至少一種,將氧化鋁,氫氧化鋁或碳酸鋁,與磷酸酐和多磷酸混合所得混合物放入預(yù)先鋪有偏磷酸鋁粉末的燒結(jié)容器中進(jìn)行燒結(jié).

產(chǎn)品信息
[重量]	100g
[顏色]	白色
危險(xiǎn)性類別
[危險(xiǎn)性類別]	非危險(xiǎn)化學(xué)品
