欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

 二氟磷酸鋰

中文名：二氟磷酸鋰

英文名：lithium difluorophosphate (LiPO2F2)

別稱： (LiPO2F2)

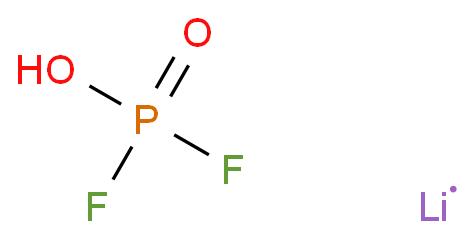

分子式: F2LiO2P



分子量: 107.91000

CAS號(hào)： 24389-25-1

質(zhì)檢信息

質(zhì)檢項(xiàng)目        指標(biāo)值

含量，％        >98.0%

PSA：            49.94000

LOGP：          1.46400

化學(xué)特性

二氟磷酸鋰是一種無(wú)機(jī)化合物，為白色固體粉末，密度：1.979g/cm3 at 20℃熔點(diǎn)340℃，暴露于空氣中易吸收空氣中水分并顯酸性。

產(chǎn)品用途

二氟磷酸鋰用作鋰離子電池領(lǐng)域，鋰離子二次電池的電解液中,在電極界面形成膜而改進(jìn)高低溫循環(huán)性能、降低電池自放電,同時(shí)能夠有效降低六氟磷酸鋰使用量。

生產(chǎn)方法

在密閉的不鎊鋼反應(yīng)爸中，常溫下分別P2O5、LiF和干燥的四氯呋喃加入到反應(yīng)爸，密封攪拌，降溫至-40°C，用水含量小于1ppm的氮?dú)?、氬氣或氦氣置換釜內(nèi)氣氛三次，待釜內(nèi)水分含量小于1ppm后，升溫至100°C，升壓至0.8MPa，通入POF3，攪拌下反應(yīng)5時(shí)，反應(yīng)溫度為100°C，反應(yīng)壓力為0.8MPa;P0F3與P2O5和LiF的摩爾比為1:1.2:1.7;然后將反應(yīng)釜溫度降到室溫，卸壓后經(jīng)過(guò)濾除去不溶物，得到一淡黃色透明濾液，減壓蒸餾除去溶劑，剩下的固體用新鮮干燥的乙腈在低溫下重結(jié)晶，過(guò)濾得到晶體，40°C下經(jīng)真空干燥后得到LiPO2F2結(jié)白色粉末固體，水分≤10ppm，色度≤20號(hào)，LiF%≤0.02%，純度為99.7%。

產(chǎn)品信息
[重量]	100g
[顏色]	白色
危險(xiǎn)性類別
[危險(xiǎn)性類別]	非危險(xiǎn)品
