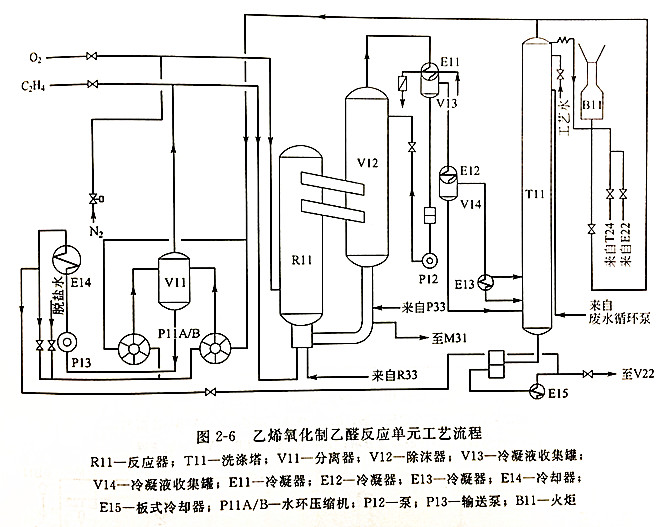

       ① 反應單元    工藝流程見圖2－6。
       乙烯氧化法制乙醛，采用瓦克－赫希斯特一步法乙烯直接氧化生產乙醛工藝。乙烯和氧氣分別由減壓調節閥穩壓到0．6MPa，乙烯從底部進入反應器（R11），氧氣從反應器側面進入。在反應器內充有2／3的含氯化鈀、氯化銅、鹽酸的水溶液催化劑。兩股氣體在催化劑溶液中鼓泡反應生成乙醛。反應器內壓力控制在0．3～0．37MPa，溫度為125～135℃，并隨裝置負荷的不同而變化。反應混合物通過反應器上部的兩根連通管進入除沫器（V12）。在除沫器里，氣體從液體中分離出來，由除沫器頂部排出。排出氣體（稱為工藝氣）組分為：水蒸氣、乙醛、乙烯、氧氣及少量的副產物和情性氣體。

       為了補償反應過程中蒸發掉的水分和副反應而消耗掉的氯離子，連續向除沫器內補加脫鹽水和鹽酸。
       為保持催化劑的活性穩定，從催化劑循環管連續采出少量催化劑到再生系統進行氧化再生，經氧化再生后的催化劑溶液再進入反應器循環使用。
       從除沫器（V12）頂部排出的氣體進入兩個串聯的立式鈦材冷凝器（E11），控制冷卻溫度，使冷凝液中的乙醛含量較低（500×10^-6以下）。冷凝液收集在配有液位調節器的鈦罐（V13）中，再經輸送泵（P12）返回除沫器。第一冷凝器（E11）未冷凝氣體進入兩個串聯冷凝器（E12）和（E13）進一步冷凝。冷凝液進入洗滌塔（T11）底部。第三冷凝器的未凝氣體再從側面進入洗滌塔（T11）。在洗滌塔（T11）上部用新鮮工藝水和來自廢水循環泵的循環廢水噴淋吸收乙醛。經洗滌后的氣體（循環氣）從洗滌塔頂排出，大部分經水環壓縮機（P11）壓縮后與原料乙烯混合后進入反應器（R11），一小部分送火矩（B11）燒掉。為防止在燃燒器燃燒時，產生大量黑煙，向燃燒器通入適量的消煙蒸汽。水環壓縮機（P11）的工作液經分離器（V11）分離后由輸送泵（P13）送到冷卻器（E14）冷卻，部分排到粗乙醛貯罐（V22，見圖2－7b），另一部分與補充的新鮮脫鹽水一起作為水環壓縮機（P11）的工作液使用。洗滌塔（T11）釜液（粗醛）經板式冷卻器（E15）冷卻至40℃后進入粗乙醛貯罐（V22，見圖2－7b）。

       ② 蒸餾單元    工藝流程見圖2－7a和圖2－7b。

       粗乙醛由輸送泵（P22）、經螺旋式預熱器（E21）與乙醛精餾塔（T22）塔釜排出的廢水換熱至95℃以上，進入脫輕組分塔（T21），從塔底通人直接蒸汽加熱。塔頂壓力為0．3MPa，溫度為60℃；塔釜壓力為0．32MPa，溫度為106℃．從塔頂排出的氯甲烷、氯乙烷等低沸物及少量乙醛進入塔頂冷凝器（E22），冷凝液自塔頂回流，未凝氣體去燃燒器燃燒。為增強吸收效果，在塔頂?shù)谝粔K篩板上加入新鮮脫鹽水進行萃取蒸餾操作。
       脫去低沸物的粗乙醛，利用壓差從脫輕組分塔（T21）塔釜經液位調節閥進入精餾塔（T22），塔釜用直接蒸汽加熱。塔頂壓力控制在0．12MPa，溫度在43℃，塔釜溫度在125℃。塔頂氣體經冷凝器（E23A／B）冷凝，冷凝液（純乙醛）進入回流罐（V21），用回流泵（P21）把一部分純乙醛送到塔頂回流，另一部分經純?nèi)├鋮s器（E24）冷卻到40℃后進入純乙醛貯罐（V23A／B），如乙醛不合格，則進入不合格乙醛貯罐（V24）。冷凝器（E23A／B）排出的不凝氣體（含乙醛）經壓力調節閥后進入尾氣吸收塔（T24），經塔脫醛后的尾氣排到火炬（B11，見圖2－6）燃燒掉。
       為保持精餾塔內中沸程化合物含量不變，以保證產品純乙醛的質量，在乙醛精餾塔精餾段的第4（或6、8）塊塔板連續采出巴豆醛餾分，經套管冷卻器（E26）冷卻后進入混合器（視鏡），加入工藝水混合后一起流入小萃取塔（T23），同時加入工藝水萃取，這樣可以分出兩層不同的液相。上層液相（主要含巴豆醛）送至巴豆醛貯罐（V25），下層液相（主要是乙醛水溶液）送到粗乙醛貯罐（V22）。

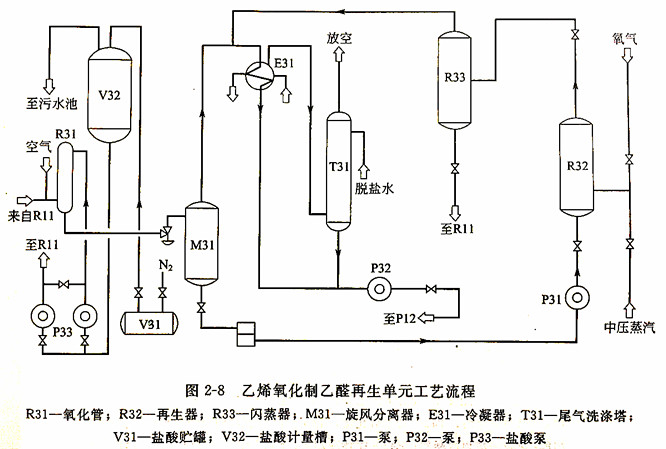

       ③ 再生單元    工藝流程見圖2－8。

       乙烯在氧化過程中，除生成乙醛外，還生成少量的不溶性固體副產物（Cu₂C₂O₄及高分子聚合物），為使這些不溶性殘渣保持在低含量內，從反應系統連續抽出一部分催化劑溶液送至催化劑再生系統，在高溫高壓下，副產物被氧化分解，回收鈀和銅，恢復催化劑的活性，再生好的催化劑溶液返回反應系統循環使用。具體過程如下。
       從反應系統的催化劑循環管中抽出少量催化劑，首先在氧化管（R31）中加入空氣和鹽酸，然后進入旋風分離器（M31）進行氣液分離，氣體進入冷凝器（E31）冷凝。催化劑溶液用泵（P31）輸送到再生器（R32），再通入中壓蒸汽和氧氣，溫度170℃左右，壓力1．1MPa左右，使固體副產物氧化分解。從再生器（R32）出來的氣液混合物進入閃蒸器（R33）進行閃蒸分離，脫除催化劑中的二氧化碳、氧等氣體進入冷凝器（E31）冷凝。再生好的催化劑溶液自閃蒸器底部返回反應系統（R11，見圖2－6）循環使用。
       冷凝器（E31）的未凝氣體進入尾氣洗滌塔（T31），上部用脫鹽水噴淋吸收尾氣中的乙醛。冷凝器（E31）的凝液及尾氣洗滌塔（T31）的洗滌液一并用泵（P32）輸送到反應系統的泵（P12，見圖2－6）進口。尾氣洗滌塔（T31）的廢氣放空。
       用氮氣把鹽酸貯罐（V31）的鹽酸，壓入鹽酸計量槽（V32），用泵（P33）輸送至氧化管和反應系統（R11，見圖2－6），鹽酸貯罐（V31）及鹽酸計量槽（V32）的尾氣進入污水池。
