       ① 氧化單元    工藝流程見圖2－9。

       從乙醛裝置來的乙醛（質量濃度為99．7％）經乙醛球罐，用0．40MPa（G）的氮?dú)膺B續穩定地壓入第一氧化塔（T41）中。氧氣壓力為0．6～0．8MPa（G），經過氧氣緩沖罐穩壓在0．6MPa（G）后與乙醛按1：（3．5～4）的比例連續分二路進入第一氧化塔（T41）。第一氧化塔（T41）內配有含醋酸90％（質量分?jǐn)?shù)）、醋酸錳0．08％～0．14％（質量分?jǐn)?shù)）的氧化液，在第一氧化塔（T41）內乙醛和氧氣發生鼓泡反應，反應所需的催化劑醋酸錳溶液由催化劑貯槽用0．5MPa（G）氮?dú)舛ㄆ谘a(bǔ)入，或由催化劑循環泵（P51，見圖2－10a）從催化劑回收塔（T51，見圖2－10a）底部導出連續加入。反應放出的熱量由氧化液循環泵（P41）從反應器下部抽出并經氧化液循環冷卻器（E41）冷卻，溫度由80℃降至60℃后，從反應器上部返回，循環質量比（循環量：出料量）控制在120～130之間，第一氧化塔（T41）的反應溫度控制在65～80℃。在氧化塔（T41）的頂部連續加入80～120m³／h的氮?dú)猓刂品磻?yīng)尾氣中的氧含量在5％（體積分?jǐn)?shù)）以下，并使第一氧化塔（T41）塔頂壓力控制在0．2MPa（G）。反應的尾氣經塔頂冷凝器（E42）冷凝，回收氣相夾帶的醋酸、乙醛后進入尾氣吸收塔（T43），冷凝下來的醋酸和乙醛等從塔上部回入塔中。當?shù)谝谎趸═41）中乙醛轉化率達90．5％后，氧化液由液位控制從塔上部溢出進入第二氧化塔（T42）。

       進入第二氧化塔（T42）后的氧化液，根據氧化液中乙醛的濃度，通入過量的氧氣，使未反應的乙醛進一步反應。塔頂通入80～120m³／h的氮?dú)庀♂寶庀嘀械难鹾坎⒈３炙涸?．1MPa，尾氣經冷凝器（E44A／B）冷凝后與第一氧化塔（T41）尾氣一并進入尾氣吸收塔（T43），凝液從塔上部回入反應器中。反應的熱量由氧化塔循環泵（P42）抽出經循環冷卻器（E43）冷卻，溫度由80℃降至70℃，再?gòu)牡诙趸═42）上部進入塔中，循環質量比控制在35～40之間。經過第二氧化塔氧化后的氧化液乙盛含量降至0．5％（質量分?jǐn)?shù)）以下，醋酸含量達到96．5％（質量分?jǐn)?shù)）以上，通過反應器液位控制向氧化液中間貯槽出料或直接向蒸餾單元催化劑回收塔（T51，見圖2－10a）進料。
       從兩個氧化塔塔頂來的反應尾氣混合后進入尾氣吸收塔（T43），用20℃的脫鹽水經循環罐（V41）和吸收液循環泵（P43）循環吸收洗滌，經過洗滌吸收后的廢氣直接放空。吸收液（定期分析，酸質量濃度65％左右）由吸收液循環泵（P43）打入蒸餾單元（T54，V55，見圖2－10c）回收醋酸。
       氧化單元出第二氧化塔的氧化液指標（質量分?jǐn)?shù)）為：
       醋酸                    ≥96．5％
       甲酸                    ≤0．3％
       乙醛                    ≤0．5％
       水                        ≤2．5％
       醋酸甲酯             ≤0．7％
       高沸物                 ≤0．3％
       醋酸錳                 0.08%~0.14%

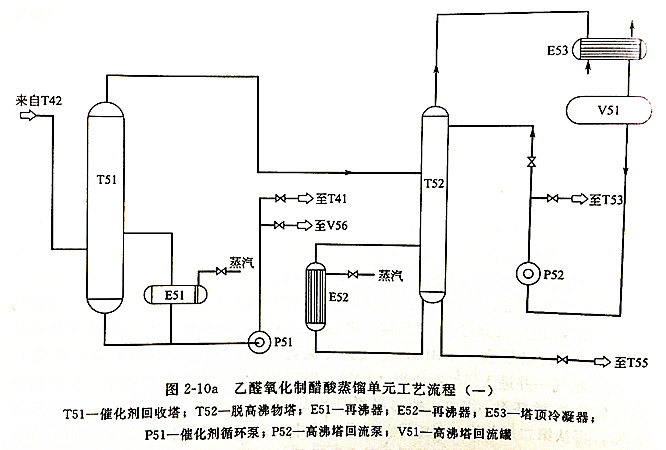

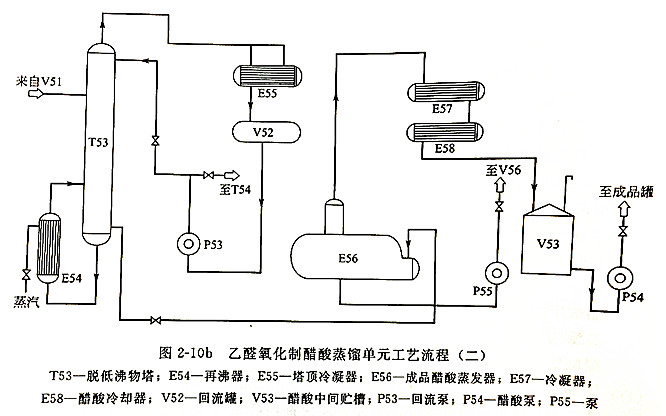

       ② 蒸餾單元    工藝流程見圖2－10a、圖2－10b和圖2－10c。

       第二氧化塔出料的氧化液首先進入催化劑回收塔（T51），通過再沸器（E51）用間接蒸汽加熱進行蒸發，塔釜濃縮后的催化劑溶液由催化劑循環泵（P51）連續打入第一氧化塔（T41，見圖2－9）的氧化液循環泵（P41，見圖2－9）入口，或在活性下降時打入高沸物貯槽（V56，見圖2－10c）中，蒸發的醋酸、低沸物等蒸汽直接向脫高沸物塔（T52）氣相進料。
       從催化劑回收塔（T51）蒸出的醋酸等物進入脫高沸物塔（T52）后，由再沸器（E52）通入蒸汽加熱蒸餾，醋酸、水、甲酸、甲酯等低沸物從塔頂蒸出，經塔頂冷凝器（E53）冷凝后進入高沸塔回流罐（V51），一部分由高沸塔回流泵（P52）打回流，一部分由回流泵輸送向脫低沸物塔（T53，見圖2－10b）進料，回流比為1：1。塔釜經過蒸餾得到含醋酸93％（質量分?jǐn)?shù)）左右的高沸物，連續排入高沸物貯槽（V56，見圖2－10c）中。

       從高沸塔回流罐（V51，見圖2－10a）來的餾出液進入脫低沸物塔（T53），由再沸器（E54）通入蒸汽間接加熱蒸餾，甲酸、甲酯、水、乙醛等低沸物從塔頂蒸出，經低沸塔塔頂冷凝器（E55）冷凝后進入回流罐（V52），通過回流泵（P53）部分打回流，回流比為25：1，一部分打向脫水塔（T54，見圖2－10c）作進料。經過精餾，脫低沸物塔（T53）塔釜可得到99．8％以上的醋酸，通過液位控制連續從塔釜排出并進入成品醋酸蒸發器（E56）再次蒸發，醋酸蒸汽經冷凝器（E57）冷凝和醋酸冷卻器（E58）冷卻后，進入醋酸中間貯槽（V53），由醋酸泵（P54）連續打入中間罐區成品罐中。為確保冰醋酸質量達到優級品指標，從成品醋酸蒸發器（E56）底部由泵（P55）抽少量至高沸物貯罐（V56，見圖2－10c）中。
       進入脫水塔（T54）的低沸物（由V52和T43塔來，見圖2－10b和圖2－9）含有76％（質量分?jǐn)?shù)）左右的醋酸，當?shù)头形镞M(jìn)入脫水塔（T54）后，由再沸器（E59）用蒸汽間接加熱蒸餾，一部分水、甲酯、乙醛以及少量醋酸和甲酸從塔頂蒸出，經脫水塔冷凝器（E510）冷凝后進入回流罐（V54），由回流泵（P56）部分打回流，回流比14：1，部分去回收甲酯。甲酸在脫水塔（T54）中部富集，連續采出后（稱混酸），經冷卻器（E511）冷卻后進入混酸中間貯槽（V55），并由混酸泵（P57）送入中間罐區的混酸罐中，塔釜得到濃度為98％（質量分?jǐn)?shù)）的二級品醋酸，由醋酸回收泵（P59）送至脫高沸物塔（T52，圖2－10a）或脫低沸物塔（T－53，見圖2－10b）進一步精餾。
       排入高沸物貯罐（V56）的高沸物，由殘?jiān)茫≒58），連續打入殘?jiān)═55）中，通蒸汽間接精餾，塔頂蒸出的醋酸濃度在98％（質量分?jǐn)?shù)）左右，經過冷凝器（E512）冷凝后進入回流罐（V57）中，靠重力一部分回流，回流比為1．5，一部分去脫高沸物塔（T52，見圖2－10a）精餾。塔釜得到含醋酸55％（質量分?jǐn)?shù)）的高沸物殘?jiān)b桶后由公司銷售。
