電流經過的線路叫做電路。電路通常由三部分組成，即電源、負載和導線（包括一定的控制、保護和測量裝置）。電源是產生電能的裝置，例如，干電池是直流電源，交流發電機是交流電源?；炇抑信潆姳P以及分配到各試驗桌上的插座等通過輸電線路與發電機相連，是化驗室中交流電的來源，也常稱電源。負載指的是用電設備，它是消耗電能的裝置，其作用是將電能轉換成機械能、熱能、光能和化學能等。導線（包括控制、保護和測量裝置）是電源和負載的連接線，它的作用是將電能從電源安全可靠地輸送和分配到負載上去。電源、負載和導線必須接成循環通路，在合上開關時，負載中才有電流通過，進行工作。

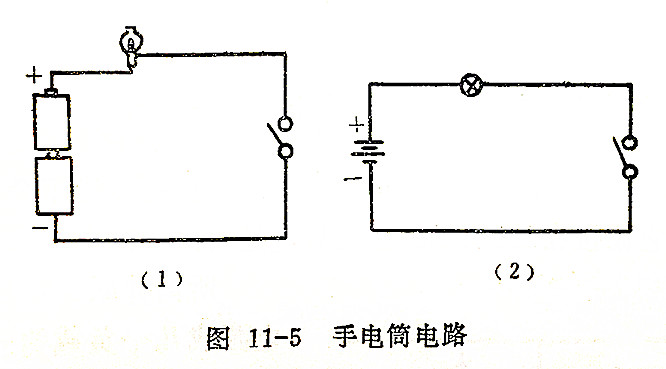

電路的連接可用電路圖表示。例如，手電筒內的電路圖可以用下面兩種圖形來表示，圖11－5（1）按實物連接的電路圖，圖11－5（2）用符號代替實物的電路圖。顯然，用符號代替實物的電路圖比較簡單清楚，是最常用的一種電路圖，手電筒的電路圖是接成循環通路的，當開關按下時，電流從干電池正極經過燈泡、開關回到干電池負極，燈泡發亮。

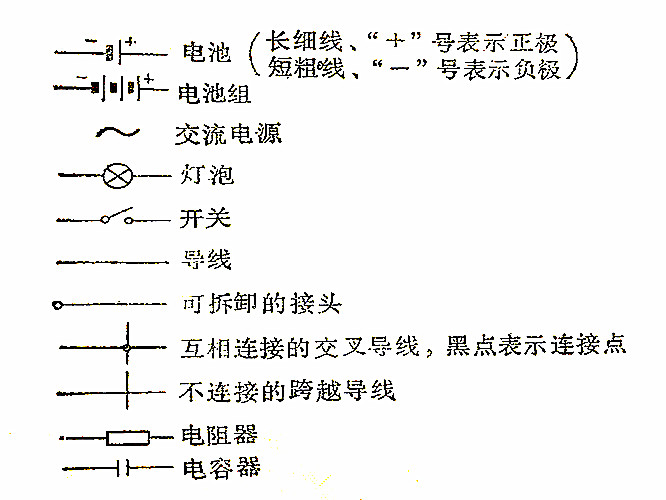

電路圖中最基本的符號有：
在實際電工作業中，往往碰到不止一個電源或不止一個負載，這些電源或負載如何連接到電路中去呢？這是很實際的問題，一般連接的方法有二種，即串聯和并聯。
所謂串聯，就是將電源或負載一個串一個地連接在一起。例如，手電筒內二節干電池就是串聯相接的，每節干電池電壓為1．5伏，二節串聯起來就是3伏。

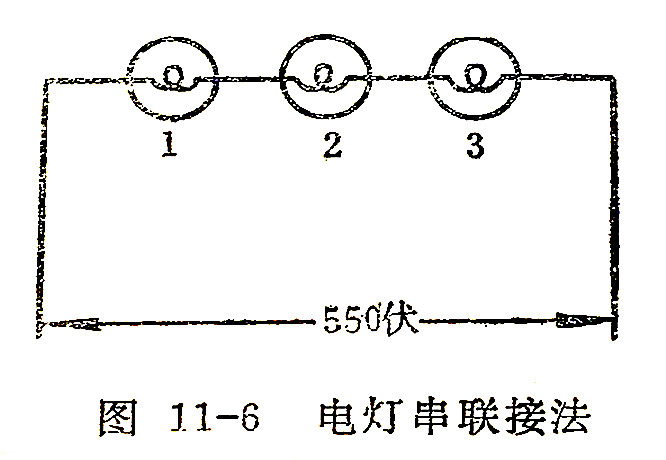

電車用的是550伏直流電，可是通常的燈泡額定電壓為220伏，顯然，燈泡直接接到550伏電路中，就會燒毀，此時，可采用如圖11－6三燈一組的串聯接法，三個燈泡串聯（等于三個電阻串聯）后每個燈泡的電阻、電流和電壓同電路的總電阻R、總電流I和總電壓U的關系如下：
R=R1+R2+R3
I=I1=I2=I3
U=U1+U2+U3
由此可見，串聯后每個燈泡上的電壓只有總電壓的1/3，即183．3伏，還不到燈泡的額定電壓，所以燈泡絕不會燒壞。顯然，它比接在220伏線路上時燈光還要暗一些。

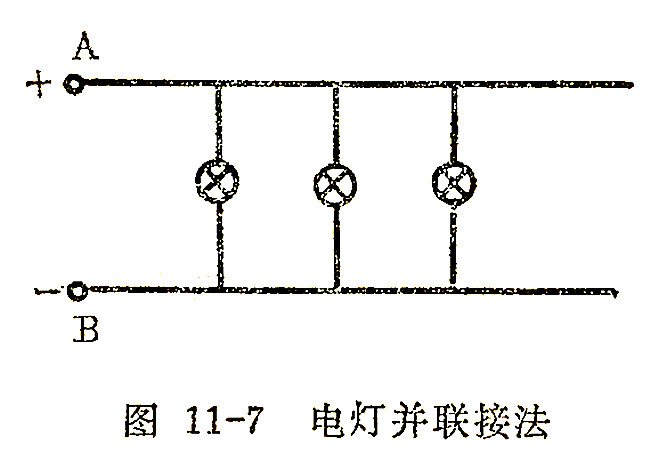

所謂并聯，就是將幾個電源或幾個負載的一端連在一起，另一端也另連在一起。例如，三個燈泡并聯相接時，每盞燈的一頭接電源正端，另一頭接電源負端，如圖11－7所示。
總電壓U＝U1＝U2＝U3
總電流I＝I1＋I2＋I3
在并聯電路中，通過電路A點或B點的總電流等于通過三個燈泡的分電流的總和，而每盞燈兩端的電壓是等同的，和電路總電壓相等。根據歐姆定律可知：
I=U/R=U1/R1+U2/R2+U3/R3=U（1/R1+1/R2+1/R3）
∴ 1/R=1/R1+1/R2+1/R3
并聯導體的總電阻的倒數等于各個導體的電阻倒數之和。
例 有10歐姆的兩個電阻，將它們并聯起來，其電阻為多少？
1/R=1/10+1/10=2/10=1/5
∴ R=5(Ω)
由此可見，電阻串聯后電阻值增加，電阻并聯后電阻值減小，這些性質對實際工作是很有用處的。例如，當你修理儀器買不到合適的電阻時，可以通過現有的電阻進行串聯或并聯以得到所需要的電阻值。
