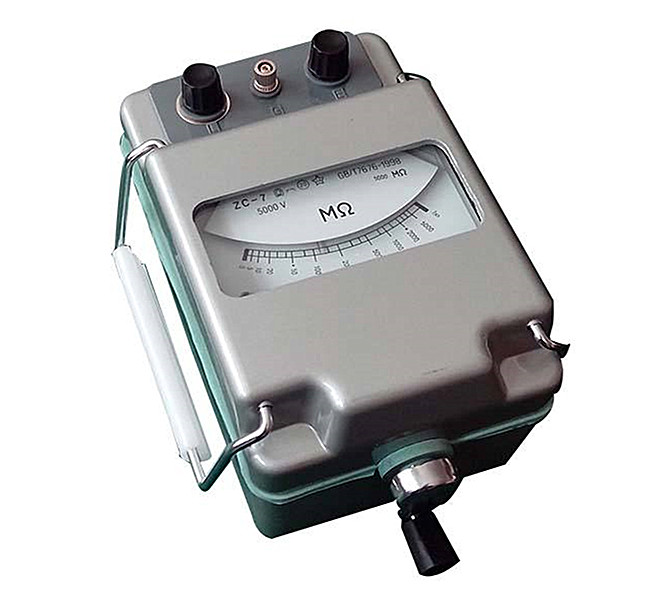

       兆歐表是用來測量絕緣電阻的儀器，標尺的單位是兆歐（MΩ）。它是由手搖發電機和磁電式比率計兩部分組成。手搖發電機就是搖動手柄帶動導線旋轉，切割磁鋼磁力線產生直流高電壓。這種發電機有直流電壓500伏和1000伏兩種，所以，兆歐表在搖動手柄測量時，切勿接觸被測帶電部分。

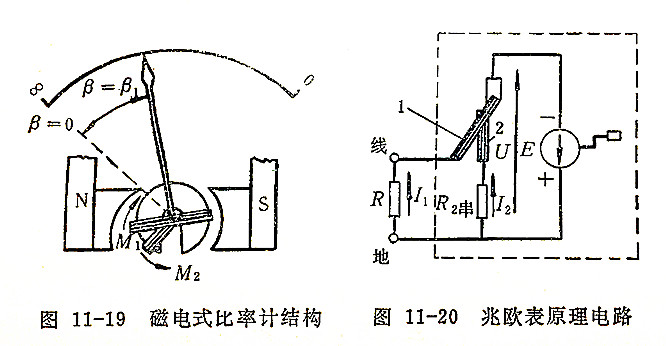

       磁電式比率計的結構如圖11－19所示，它有兩個轉動線圈，而沒有游絲，并且空氣隙是故意做得不均勻的。兩個轉動線圈和指針裝在同一軸上，組成可動部分。固定部分是由馬蹄形磁鋼與帶缺口的圓柱形鐵心組成。

       兆歐表的動作原理如圖11－20所示，虛線框內為兆歐表內部電路，被測絕緣電阻R接在兆歐表“線”和“地”端鈕上。搖動兆歐表手柄，發電機兩端產生高電壓，這個高電壓通過線圈1加到被測絕緣電阻R上，手搖發電機產生的高電壓在兩條并聯電路中流過，電流為I1和I2。

       I1、I2分別通過磁電式比率計的兩個轉動線圈，都會受到電磁力的作用。兩個線圈產生的電磁力矩M1、M2方向是相反的，M1是轉動力矩，M2是反作用力矩。由于氣隙磁場的不均勻，M1、M2的大小不僅與電流有關，而且還與線圈的偏轉角β有關。如果I1、I2保持一定，隨偏轉角的增大，空氣隙減小，磁場增強，力矩M1和M2也相應增大。但M1增加得慢，M2增加得快，到一定的偏轉角時，M1＝M2，指針?lè)€(wěn)定不動。如被測絕緣電阻R變小，則I1增大，M1亦增大，指針要偏轉一個更大的角度才能使M1與M2達到平衡。

       當兆歐表兩端鈕斷開時，表示被測絕緣電阻為∞，此時轉動手柄，I1＝0，I2≠0，線圈在M2的作用下轉至鐵心缺口處，指針偏轉角β＝0，對應于標尺上的“∞”。就這樣，根據指針偏轉的角度的大小指示絕緣電阻數值。由于兆歐表內沒有游絲固定，不轉動手柄時，指針可以停留在標尺的任意位置，這時的讀數是沒有意義的。因此，必須在搖動手柄時讀取數據。

       使用兆歐表測量絕緣電阻時，須先切斷電源，再把兆歐表的一端接在被測物上，另一端接地或接到另一被測物上。迅速轉動手柄，直到指針?lè)€(wěn)定在某一位置時，便可讀數。

       因?yàn)榻^緣材料的漏電或擊穿往往是在加上較高工作電壓時才表現出來，所以一般不能用萬用表的測量電阻擋來測量絕緣電阻的好壞。

       兆歐表除了用來測量絕緣電阻外，化驗室中還常用它來測量離子交換水的電阻（電極可用260型光亮鉑電極），以控制水的質量，一般去離子水的電阻達1兆歐以上時，用化學法已鑒定不出陽離子和陰離子了。
