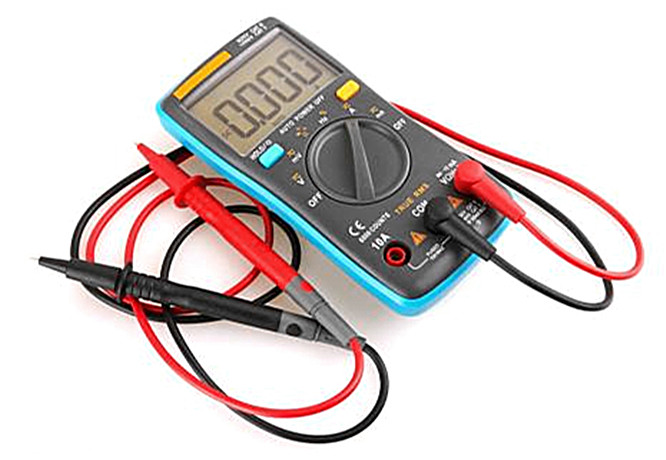

       萬用表是由磁電式毫安表、分流器、倍壓器、干電池、二極管（或氧化銅整流器）及轉換開關等幾個部件組成的，可以用來測量直流電流、直流電壓、交流電壓和電阻。一般測量交流電流的需要是極少的，所以萬用電表沒有測量交流電流的部件。

       1．表頭

       萬用表的表頭是一塊磁電式毫安表，量程有0～1毫安和0～50微安兩種。靈敏度高的萬用表通常用0～50微安的表頭。

       2．測量直流電流

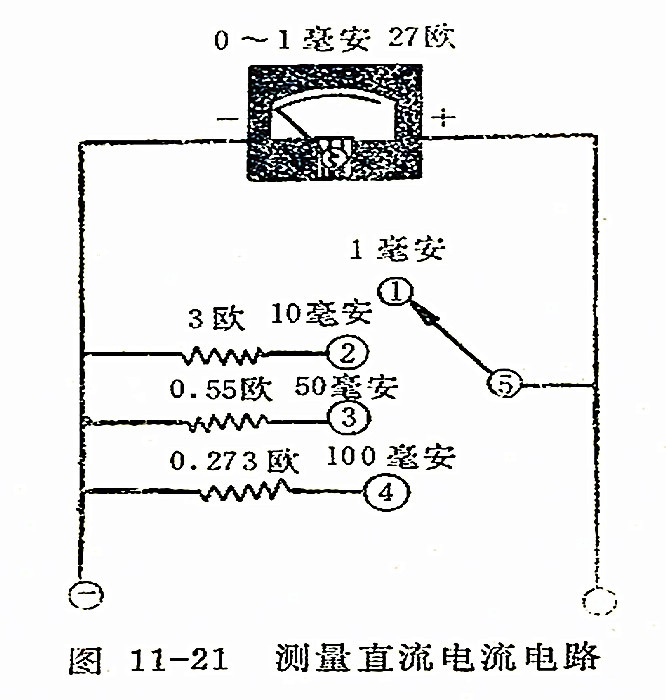

       表頭若為0～1毫安，則最大只能測量1毫安電流，如在表頭上并聯一個分流器，就可以擴大量程。如圖11－21所示。表頭內阻為27歐姆，若并聯3歐姆分流器，則最大能測10毫安電流。此時表頭仍通過1毫安電流，其余9毫安電流通過分流器了。所以，并聯不同阻值的分流器，就有不同的量程。

       3．測量直流電壓

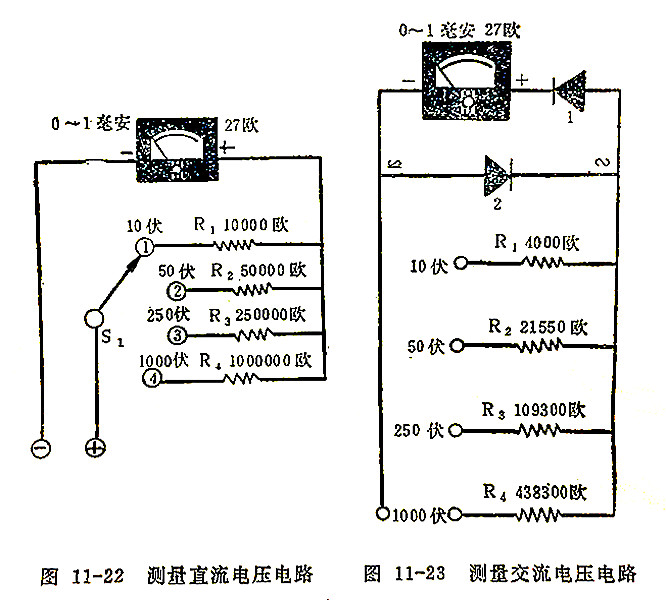

       表頭串聯一個倍壓器就成了直流電壓表。如圖11－22所示一般倍壓器的阻值較大，而表頭內阻比倍壓器小得多，因而表頭內阻可以忽略不計。例如，倍壓器為10000歐姆時，若表頭通過1毫安電流，就相當于直流電壓為1×10000/1000＝10（伏），如果表頭指0．2毫安，則被測電壓為2伏。串聯不同阻值的倍壓器，就有不同的量程。

       4．測量交流電壓

       萬用表的表頭是一塊磁電式電表，它只能測量直流電，不能測量交流電，如果把交流電經過整流變成直流電，那末，萬用表也可以測量交流電了。圖11－23所示，就是萬用表測量交流電壓的電路。

       萬用表中常用二極管或氧化銅整流器（符號為）將交流電轉變?yōu)橹绷麟?。二極管或氧化銅（實際是氧化亞銅，習慣上叫氧化銅）具有“單向?qū)щ?rdquo;的特性，當交流電正半周時，整流器1正向?qū)?，而整流?不導通，電流通過倍壓器、整流器1、表頭構成回路。當交流電負半周時，整流器1不導通，表頭中無電流通過，此時整流器2導通，電流通過整流器2、倍壓器構成回路。如果沒有整流器2存在，也會有少量電流流過表頭會使指針搖擺不定。以上是最簡單的半波整流裝置，實際線路有的要復雜得多。

       5．測量電阻

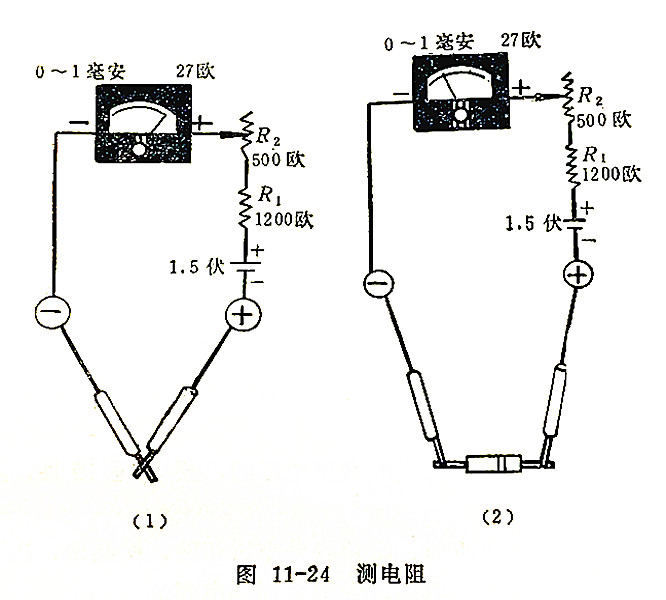

       用萬用表測量電流或電壓時，因?yàn)楸粶y電路的本身就有電流或電壓，所以不必另加電池。但在測量電阻時，由于被測的電阻器或線圈等零件上沒有電流或電壓，因此必須另外加上電池和阻值適當?shù)碾娮杵?，使指針能夠隨著被測電阻的大小作不同程度的偏轉，如圖11－24所示。例如，測量中等阻值的歐姆表，可把表頭和一節干電池（1．5伏），一個1200歐姆固定電阻器，一個500歐姆可變電阻器串聯起來，十、一兩端接校驗棒，需要測量電阻的物件接在兩根校驗棒之間。

       在每次使用以前，必須先把兩根校驗棒互相接觸，如圖11－24（1）所示，同時調整R2，如果電路中的全部阻值（R1、R2、表頭的內阻及干電池的內阻）調整到1500歐姆，指針就會準確指向1毫安（滿刻度），這時表頭的指數雖然最大，但兩根校驗棒之間并沒有電阻，即被測阻值為“零歐”，刻度為0。這里R1，R2是起限制電路里電流的作用，所以叫做“限流電阻器”。其中可以把指針調整到零歐姆的可變電阻R2叫做“零歐姆調整器”。

       如果現在再在兩根校驗棒之間接上一只被測電阻，如圖11－24（2）所示，整個電路里的阻值便增大了，因而表頭的電流也就減小。被測的阻值愈大，電流便愈小，我們從電流減小的多少，就能算出阻值的大小。這就是歐姆表的工作原理。當兩根校驗棒不接觸時，電路是不通的，所以表頭指針應停在機械零點處，電表板面上這點刻上“∞”記號，所以，歐姆表刻度是0~∞。這種簡單歐姆表的唯一缺點是電池常須更換。因?yàn)槿绻妷翰蛔?．5伏，誤差就很大，所以比較實用的歐姆表，電路要比它復雜得多。

       6．使用萬用表的注意事項

       （1）使用時，首先看指針是否在表面的最左端，也就是在表頭的“0”位，如不在則應用小螺絲刀旋動調零旋鈕，把指針調至“0”位。

       （2）根據被測對象，將選擇和量程開關轉至所需位置。用畢，最好將開關轉至電壓的最大量程處（如500伏），此處為安全位置。

       （3）測量直流電流或直流電壓時，要注意極性，不能接反。

       （4）測量電阻時，必須將外電壓切除，就是說，決不可用萬用表測量帶電的電阻，否則會損壞電表。

       （5）測量電流時，必須將萬用表串聯在電路中。若并聯在電路中錯誤地當作電壓表使用，就可能燒壞電表。
