       電熱恒溫干燥箱簡稱烘箱或干燥箱，是利用電熱絲隔層加熱使物體干燥的設備。它適用于比室溫高5℃至300℃（有的為200℃）范圍的恒溫烘焙、干燥、熱處理等，恒溫靈敏度通常為±1℃。

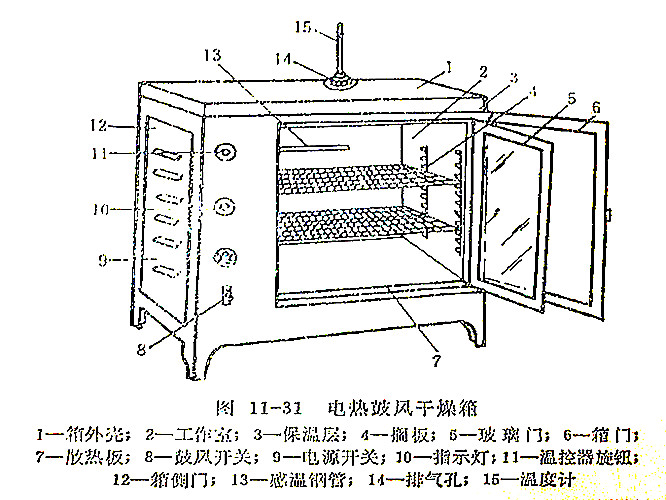

       電熱干燥箱的型號很多，但結構基本相似，其外形如圖11－31所示。一般由箱體、電熱系統和自動恒溫控制系統三部分組成。

       （1）箱體    干燥箱外殼是一個隔熱的鐵皮箱，箱壁多為四層：外層為鐵皮噴漆；中層為玻璃棉或石棉，用以隔熱保溫；第三層為涂鉛的鐵皮；第四層即最內層為鐵皮制的空氣對流壁，使冷熱空氣能夠?qū)α?，箱?nèi)溫度均勻。此內層所構成的容器叫做工作室，室內有網狀擱板兩層，用以擱放試品，室內四壁和擱板涂以耐高溫防銹蝕的銀粉漆，箱頂有排氣孔，便于熱空氣和蒸氣逸出。排氣孔中央備有溫度計插孔，用以指示箱內溫度。箱門均為二道，里門是玻璃門（一般為耐高溫不易破碎的鋼化玻璃），外門是填有絕熱層的金屬隔熱門。打開外門，便可通過玻璃門觀察工作室的工作情況。箱的底層有進氣孔，便于干燥空氣進入，促使蒸氣逸出。箱的側室裝有指示燈，紅燈亮表示加熱，綠燈亮表示不加熱。還裝有聯接線和溫度控制器等部件，比較大型的干燥箱還帶有鼓風裝置，鼓風用的小型電動機也裝在箱側室里。鼓風的目的是促使工作室內冷熱空氣對流，側室有帶有散熱孔的側門，可以卸下便于檢修。

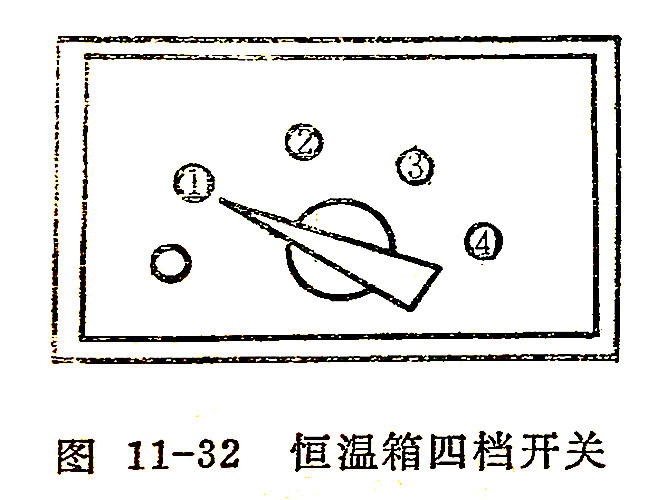

       （2）電熱系統    干爆箱的電熱部分多為外露式電熱絲，裝于瓷盤之中或繞于瓷管之上，固定在箱底夾層中。比較大型的干燥箱電熱絲分為兩大組，其中一大組為輔助電熱絲，直接與電源相接，不受溫度控制器控制，用于短時間內急需升溫和120℃以上恒溫時輔助加熱。另外一大組為恒溫電熱絲，它與溫度控制器相連，受溫度控制器控制。輔助加熱系統在恒溫加熱系統后面，輔助電熱絲工作時恒溫電熱絲必定也在工作。兩個加熱系統合并在一個旋鈕上，常見的為四檔旋鈕開關，如圖11－32所示。當旋鈕指0時，干燥箱斷電不工作，當開至1和2檔時，恒溫加熱系統工作，開至3和4檔時，恒溫系統和輔助系統均加熱。側如北京GD65－1型鼓風干燥箱升溫與恒溫用檔參考如下：（該烘箱功率為2600瓦）

       60℃以下，用2檔升溫，1檔恒溫；

       60℃～120℃，用3檔升溫，2檔恒溫；

       120℃～200℃，用4檔升溫，3檔恒溫；

       200℃～300℃，用4檔升溫，4檔恒溫。

       （3）自動恒溫系統    近年來生產的電熱干燥箱的自動恒溫系統多采用差動棒式或電接點水銀溫度計式溫度控制器，下面作一簡單介紹。

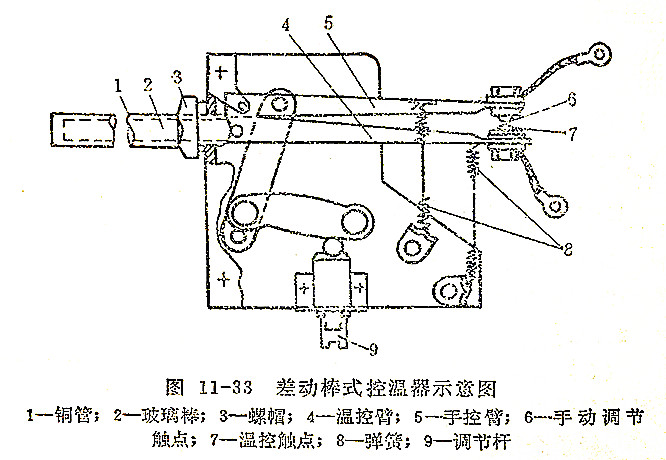

       ① 差動棒式溫度控制器，如圖11－33所示。是由一支熱膨脹系數很大的黃銅管和一支熱膨脹系數很小的玻璃棒組成的感溫元件。玻璃棒比銅管略長并裝在銅管中，銅管從箱側伸入工作室，伸入工作室的一端密封以擋住玻璃棒。玻璃棒另一端頂住溫控臂。當工作室內溫度升高時，由于銅管的膨脹系數比玻璃棒大，則銅管相對伸長，玻璃棒頂端對溫控臂頂力放松。溫控臂在彈簧力的作用下，使觸點分開，于是切斷電熱絲電源，箱內停止加熱，工作室溫度下降。當溫度下降后，銅管因冷卻，而收縮，玻璃棒相對伸長，恢復了對溫控臂的頂力，兩個觸點重新接觸，電熱絲又接通電源加熱，工作室溫度又開始上升。經過上述反復多次的升溫和降溫后，工作室溫度就能基本上恒定在某一數值上。其溫度的高低，可由箱面上溫度調節旋鈕來調節。轉動溫度調節旋鈕時，也就是調節了溫控觸點和手調觸點的間距和壓力，以達到調節被控溫度的高低。當溫度調節旋鈕在0時，觸點是打開的，這樣在接通電源時不加熱，而順時針方向轉動旋鈕時，兩觸點閉合，電熱絲接通電源，箱內才開始升溫。

       為了提高控溫效果，有改用銦鋼棒代替玻璃棒的。另外，還有的增加一組電子管放大繼電器與它配合，使控溫精度更為提高。

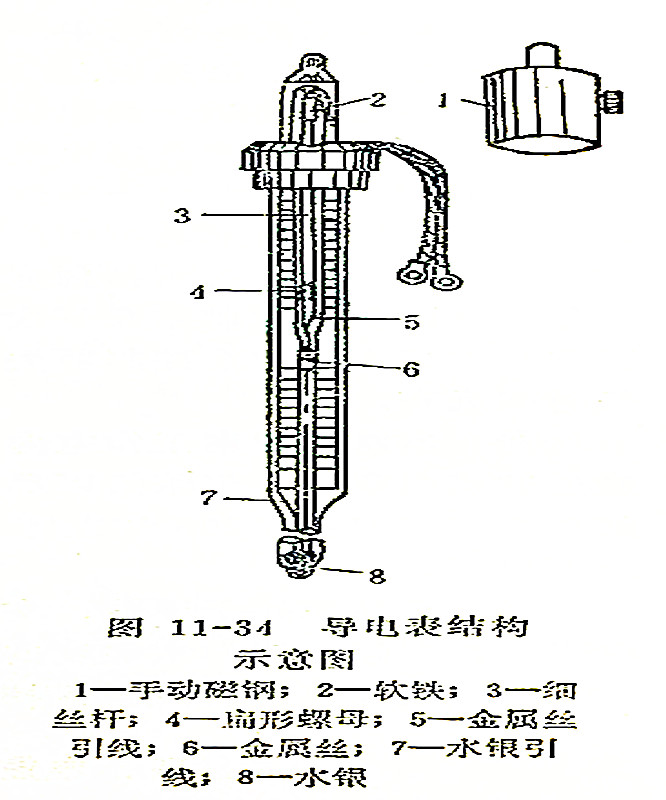

       ② 電接點水銀溫度計式溫度控制器，俗稱導電表，如圖11－34所示。

       這種控溫器的靈敏度較高，約為±0．1℃，但接點電流小，約為30毫安，所以它不能用來直接控制電熱絲電路，而只能同一個溫度控制電路相配合，做為該電路的一個溫控元件。

       使用時，把導電表插入工作室內，把導電表的兩根引出線接在控制電路繼電器的兩根接線柱上。借助手動磁鋼的旋轉，帶動軟鐵和細絲桿旋轉，這樣就改變了扁形螺母的上下位置，同時也改變了金屬絲的高度，亦即調節了水銀和金屬絲接觸的溫度。當箱內溫度上升到所需溫度時，調節金屬絲剛好和水銀接觸，通過控制電路繼電器的作用將電熱絲電源切斷，箱內停止加熱。當箱內溫度下降后，水銀下降與金屬絲斷開，繼電器重新把電熱絲電源接通。通過這樣反復從而達到控溫目的。

       這種導電表有50℃、100℃、200℃、250℃等數種規格，可根據需要選用。導電表的溫度指示常不十分準確，需另附一支溫度計指示箱內溫度。
