高溫電爐也叫馬福爐,常用于重量分析中灼燒沉淀,測定灰分等工作。
熱力絲結構的高溫電爐,最高使用溫度為950℃,短時間可以用到1000℃。

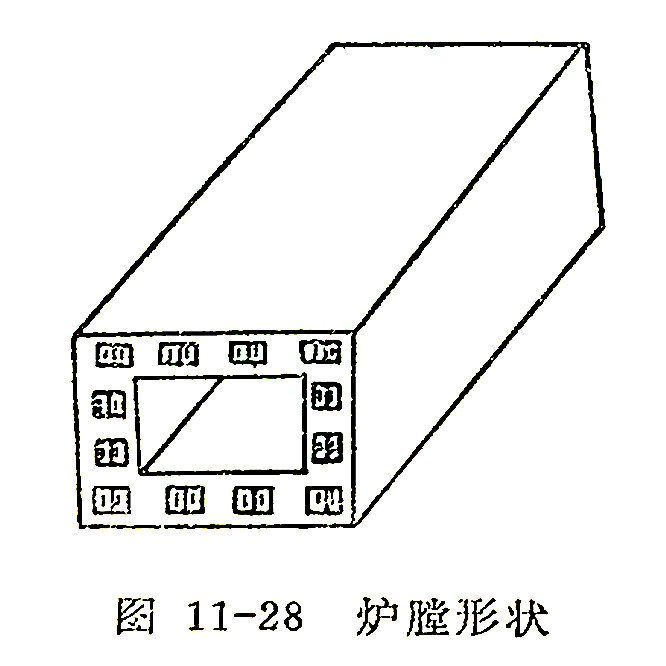

高溫爐的爐膛是耐高溫而無漲縮碎裂的氧化硅結合體制成的。爐膛內外壁之間有空槽,爐絲串在空槽中,爐膛四周都有爐絲,如圖11-28所示。所以,通電以后,整個爐膛周圍被均勻加熱而產生高溫。
爐膛的外圍包著耐火磚,耐火土,石棉板等,塞得緊緊的,以減少熱量的損失。外殼包上帶角鐵的骨架和鐵皮。爐門是用耐火磚制成,中間開一小孔,嵌一塊透明的云母片,以觀察爐內升溫情況,當爐膛開暗紅色時,約600℃左右,達到深桃紅色時,約800℃左右,淺桃紅色,約為1000℃左右。
爐內的溫度控制目前普遍采用溫度控制器。溫度控制器主要是由一塊毫伏表和一個繼電器組成,連接一支相匹配的熱電偶進行溫度控制。熱電偶是裝在一根耐高溫的瓷管中,并從高溫爐的后部中間小孔伸進爐膛內。熱電偶隨著爐溫不同產生不同的電勢,電勢的大小直接用溫度數值在控制器表頭上顯示出來。當指示溫度的指針(上指針)慢慢上升與事先調好的控制溫度指針(下指針)相遇時,繼電器立即動作切斷電路,停止加熱。當溫度下降上下指針分開時,繼電器又使電路重新接通,電爐又繼續加熱。如此反復動作,就可達到自動控溫目的。一般在灼燒前,將控溫指針撥到預定溫度的位置,從到達預定溫度時計算灼燒時間。

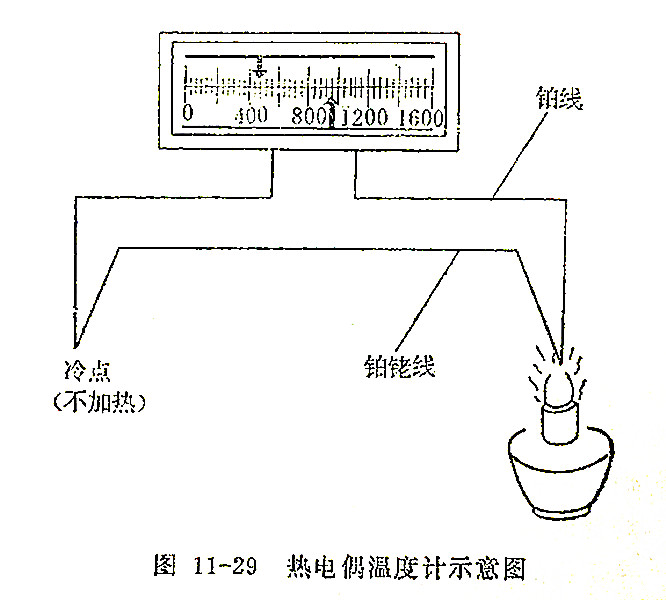

熱電偶工作的原理是:用兩條不同金屬的導線連成一個閉合電路,在其中一個接點加熱,另一接點處于不加熱(冷點)狀態,由于不同金屬中的電子濃度和運動速度不同,就產生了電子擴散現象,在閉合電路中就形成了電流,產生了溫差電動勢。這兩種不同金屬所接成的電路稱為熱電偶。把一個毫伏表接在熱電偶兩端用以測量溫差電動勢的大?。ㄈ鐖D11-29所示),冷點和熱點溫差越大,毫伏數越大。毫伏表上的刻度是按照所配用的熱電偶的特性劃成相應的溫度數值,可以直接讀出溫度值。
化驗分析所用的高溫爐,通常配的是鎳鉻-鎳硅熱電偶,測量范圍為0~1300℃。

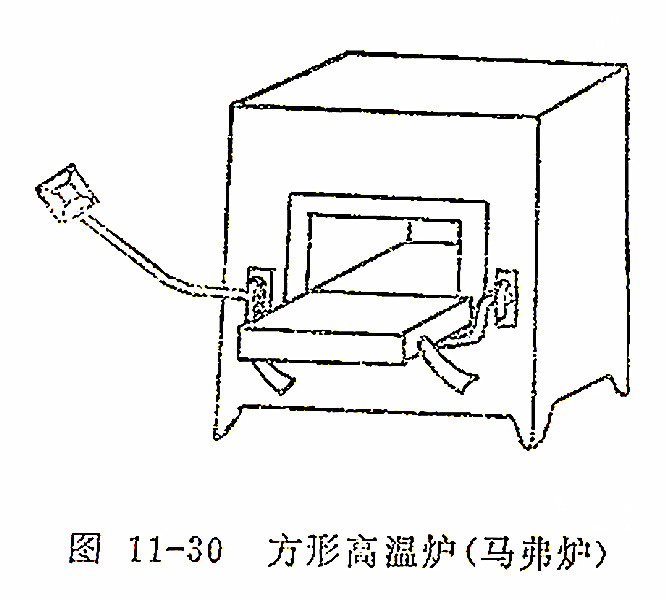

圖11-30是高溫電爐外形圖。高溫電爐使用注意事項如下:
① 高溫電爐必須放置在穩固的水泥臺上,將熱電偶棒從高溫爐背后的小孔插入爐膛內,將熱電偶的專用導線接至溫度控制器的接線柱上。注意正、負極不要接錯,以免溫度指針反向而損壞。
② 查明電爐所需電源電壓,配置功率合適的插頭插座和保險絲,并接好地線,避免危險。爐前地上應鋪一塊厚膠皮布,這樣操作時較安全。
③ 灼燒完畢后,應先拉下電閘,切斷電源。但不應立即打開爐門,以免爐膛驟然受冷碎裂。一般可先開一條小縫,讓其降溫快些,最后用長柄坩堝鉗取出被燒物件。
④ 高溫爐在使用時,要經常照看,防止自控失靈,造成電爐絲燒斷等事故。晚間無人在時,切勿啟用高溫爐。
⑤ 爐膛內要保持清潔,爐子周圍不要堆放易燃易爆物品。
⑥ 高溫爐不用時,應切斷電源,并將爐門關好,防止耐火材料受潮氣侵蝕。
