記錄儀

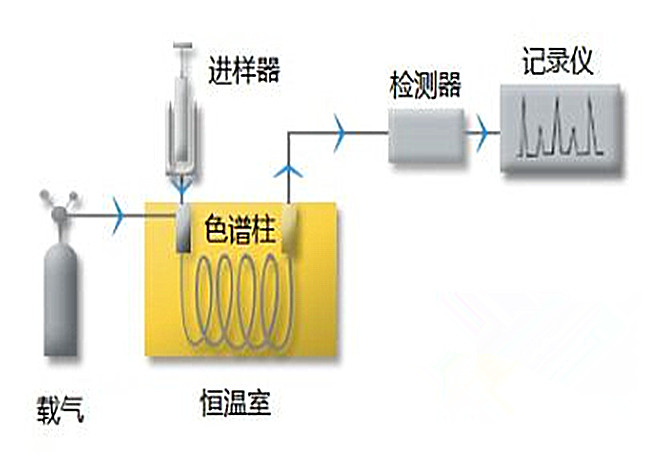

       氣相色譜儀中最常用的記錄儀是電子電位差計，它是直接測量并記錄直流電動勢的二次儀表。常用的型號是采用晶體管電路的XWC－100A型和XWT－204型（雙筆）。

       由于記錄的是檢測器輸出的信號，因此對記錄儀的要求，主要從檢測器的特點出發。

       （1）滿標量程    即電子電位差計的測量范圍。對熱導池檢測器，其電信號直接從測量橋路輸出，未經放大，因此希望記錄儀的靈敏度高一些，選用滿標量程0～5毫伏比較合適。對氫火焰或放射性離子化檢測器，其輸出電信號已經過微電流放大器放大，對記錄儀靈敏度的要求較低，選用滿標量程0～10毫伏即可?，F(xiàn)在國產商品色譜儀多配備XWC－100A型，滿標量程為0～10毫伏的電子電位差計。

       記錄儀的靈敏度μ2，可根據滿標量程及對應的記錄紙的寬度進行計算。若滿標量程為0～10毫伏，對應記錄紙的寬度為25厘米，則μ2為：

μ2＝10/25＝0．4（毫伏／厘米）

       （2）滿標時間    也稱全行程時間或掃瞄時間。國產電子電位差計的滿標時間有三種：1秒、2．5秒、8秒。在色譜分析中多選用掃瞄時間為1秒的電子電位差計，其可滿足檢測器響應時間的要求。

       （3）阻抗匹配    對EWC－01型電子電位差計，要求檢測器輸出阻抗要小于100Ω（不得大于300Ω）否則影響測量精度、靈敏度降低。對XWC－100型電子電位差計，要求檢測器輸出阻抗小于1KΩ。

       （4）記錄紙速度    記錄儀中記錄紙移動速度可通過變速齒輪調節。

       通常有四種速度，即30、120、300、1200毫米／小時。當計算檢測器靈敏度時，其紙速μ1用厘米／分表示，可進行換算，如使用記錄儀紙速為300毫升／小時，換算成μ1為：

μ1＝30（厘米）/60（分）＝0．5（厘米／分）

       測量時，紙速使用要適當，紙速太慢增加測量峰面積的誤差，太快，易造成紙張浪費。

       作為氣相色譜儀的記錄裝置除使用電子電位差計作為記錄儀外，有些還配備有數字積分儀或微處理機，其有數字顯示和打印機構，可自動記錄峰數、保留時間、峰面積，并自動計算出分析結果，使用時十分方便。
