       熱導池檢測器由于其結構簡單、靈敏度適中、穩定性較好、線性范圍寬，而且適用于無機氣體和有機物，因而是目前應用最廣泛的一種檢測器。它比較適合于常量分析或分析含有幾十個ppm以上的組分含量。

       1．檢測原理

       熱導池所以能夠作為檢測器，是依據不同的物質具有不同的熱導系數。當被測組分與載氣混合后，混合物的熱導系數，與純載氣的熱導系數大不相同。當選用熱導系數較大的氣體（如H2、He）時，這種差異特別明顯。當通過熱導池池體的氣體組成及濃度發生變化時，就會引起池體上安裝的熱敏元的溫度變化，由此產生熱敏元件阻值的變化，通過惠斯頓電橋進行測量，就可由所得信號的大小得出量組分的含量。

       2．熱導池的結構

       熱導池是由池體、池槽（氣路通道）、熱絲三部分組成。

       熱導池池體多用銅塊或不銹鋼塊制成，可為立方形、長方形、圓柱形。池體稍大一些較好，這樣熱容量大、穩定性好。

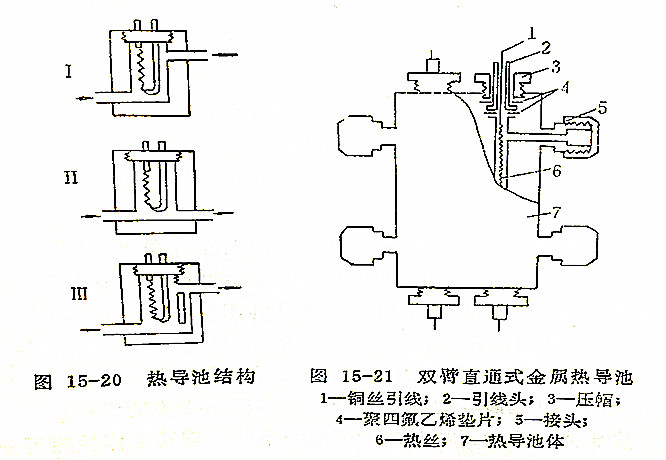

       熱導池池槽多用直通式，其靈敏度高，響應時間快（小于一秒），但受載氣流速波動的影響。擴散式對氣流波動不敏感，但響應時間慢（大于10秒），較多用于制備色譜儀。半擴散式性能介于二者之間，也經常使用，如圖15－20Ⅰ為直通式，Ⅱ?yàn)閿U(kuò)散式，Ⅲ為半擴散式。

       熱導池的熱絲是熱敏元件，常選用阻值高（30～100歐）、電阻溫度系數大的金屬絲，如鉑、鎢、鎳絲。以使用鍍金鎢絲或錸鎢絲（Re－W）最好。也可采用熱敏電阻（20～50千歐）或半導體三極管作為熱敏元件，其靈敏度高，但不夠穩定，現使用較少。

       熱導池的結構可如圖15－21所示。

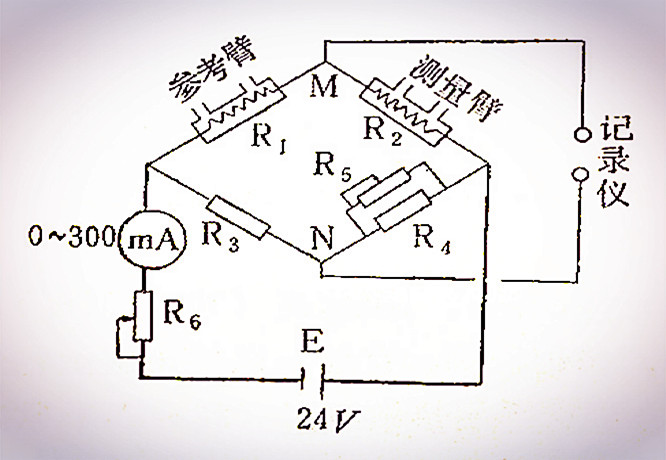

       由圖15－21看到，金屬熱導池是在金屬塊上鉆兩個平行的孔即直通式池槽），兩個孔內各吊上一根鎢絲，兩根鎢絲的電阻值要相等，一個孔內的鎢絲僅有載氣通過，叫做“參考臂”，另一個孔內的鎢絲通過由色譜柱出來的樣品和載氣，叫做“測量臂”。由熱導池的參考臂和測量臂、池外的兩個電阻、電源和其它附件，就構成惠斯頓電橋的線路，也就是熱導池的測量電路。如圖15－22所示。

       熱導池的兩個臂分別為R1（參考臂）、R2（測量臂）；R3、R4為固定電阻，其中R1＝R2，R3＝R4＝nR1＝nR2.。

       電源E為20～30伏晶體管直流穩壓電源，通過橋路的電流約為100～200毫安。

       分析時若載氣同時通過熱導池的兩個臂，因氣體的熱傳導情況一樣，電流通過橋路時滿足下述條件；

R1×R4=R2×R3

       則電橋處于平衡狀態，此時MN端沒有電壓輸出，即△V＝0。

       當有樣品通過測量臂時，由于氣體組成有變化，使被一定電流加熱的測量臂鎢絲溫度發生變化，即引起測量臂電阻值發生變化（△R2），此時測量臂和參考臂的阻值不相等，即R1≠R2＋△R2，此時：R1×R4≠（R2＋△R2）×R3電橋就失去平衡，在MN端有電壓（△V）輸出，由記錄器畫出色譜峰。此時輸出的電壓信號（色譜峰的面積或峰高）與樣品的濃度成正比。

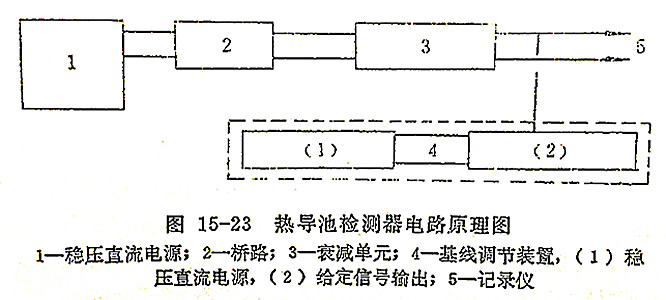

       熱導池檢測器工作時的全部電路系統，按其工作性能可分為四個部分，如方框圖15－23所示。

       3．影響熱導池靈敏度的因素

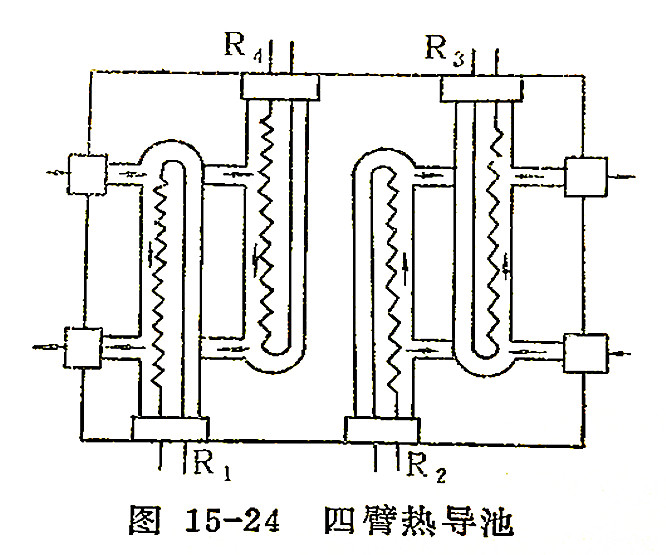

       ① 熱絲阻值：熱絲阻值愈大，其靈敏度愈高。為提高靈敏度有些色譜儀中常用四臂熱導池（如圖15－24），即除R1、R2用鎢絲外，R3R4兩個固定電阻也換成鎢絲，此時若把R1、R4作參考臂，則R2、R3就作測量臂，當然R1、R2、R3、R4四個臂鎢絲的阻值應當相等。四臂熱導池的熱絲阻值比雙臂熱導池增加一倍，所以其靈敏度也要提高一倍。對雙臂熱導池，若橋路中R3、R4阻值是R1（參考臂）、R2（測量臂）阻值的五倍時，其靈敏度可與四臂熱導池相當。在四臂熱導池橋路中，適當串入固定電阻，在同樣橋流下，靈敏度也顯著增加。

       ② 橋流：熱導池的靈敏度也與電橋通過的電流（即橋流）有關，橋流愈大，靈敏度愈高。當使用熱導系數大的H2、He作載氣時，橋流可使用180～200毫安；當使用熱導系數小的N2、Ar、空氣作載氣時，橋流可使用80～120毫安。

       當使用熱敏電阻時，其最佳橋流為10～20毫安。

       4．使用注意事項

       ① 溫度：使用時熱導池要置于恒溫箱中，其溫度應高于或和柱溫相近，以防止樣品在熱導池內冷凝，沾污熱導池，造成記錄儀基線不穩定。熱導池的氣路接頭及引出線若用銀焊接，熱導池使用溫度可大于150℃，若用錫焊接只能用于150℃以下。

       ② 熱絲：為了避兔熱絲燒斷或氧化，在熱絲接通電源之前要先通入載氣，工作完畢要先停電源，再關載氣。
