在氣相色譜分析中,樣品中的不同組分在氣液色譜固定相上的分離是依據不同組分在固定液上分配系數的差別。分配系數的定義為:
Kp=cL/cG
在一定柱溫和色譜柱的平均壓力下,cL和cG分別為樣品組分在單位體積固定液和單位體積流動相(載氣)中的濃度(摩爾/升)。在氣固色譜中,樣品中不同組分的分離是依據其在固體吸附劑上吸附系數的差別。吸附系數的定義為:
KA=m/VW
在一定柱溫和色譜柱的平均壓力下,m表示每平方厘米吸附劑吸附組分的量(克/平方厘米),VW表示每毫升流動相中所含組分的量(克/毫升)。
KP或KA表達了被分離組分達到分配平衡或吸附平衡時,其在固定相和流動相的分布情況。樣品組分在色譜柱中進行分離后,由記錄儀記錄的每個色譜峰的流出時間和形狀以及相鄰峰間的距離。這些反映了在柱中進行的熱力學平衡過程和各種動力學因素的綜合影響。
為了闡述色譜峰形的變化及影響色譜峰形擴張的各種因素,下面簡單介紹氣液色譜中的塔板理論和速率理論。
塔板理論是由熱力學的氣、液相平衡來研究色譜峰形的變化,由樣品組分在氣、液兩相分配系數的差別,解釋了不同組分在色譜柱中獲得分離的原因。為了闡述樣品在色譜柱中分離效率的高低,沿用了在化學工程中描述精餾塔分離效率的塔板概念。提出了用高斯分布曲線方程式來描述色譜峰的峰形,提出了計算理論塔板數和理論塔板高度的方法。至今這種描述色譜柱效率的方法已得到普遍的應用。
在塔板理論中,色譜峰的流出曲線方程式可表示為:
式中 n——色譜柱的理論塔板數;
W——進樣總量;
VR——樣品的保留體積(VR=tr·F0,tr為保留時間,F(xiàn)0為載氣流速);
c——樣品在柱中流出的載氣體積為V時的濃度。
當V=VR時,可導出色譜峰流出濃度的極大值:
c(max)=√n·W/(√2π·VR)
由此式可看出,當進樣量W和色譜柱的理論塔板數一定時,保留體積VR值小的組分(即先從柱中流出的分配系數小的組分),其色譜峰形高而窄,VR大的組分(即后從社中流出的分配系數大的組分)其色譜峰形矮而寬。
由塔板理論可導出計算理論塔板數n的公式:
n=5.54(tr/Wh)2=16(tr/Wb)2
式中 tr——組分的保留時間;
Wh——半峰高處的峰寬;
Wb——峰底寬度。
當已知色譜柱長L時,可計算每塊理論塔板的高度H:
H=L/n
速率理論是從動力學觀點出發,根據基本的實驗事實研究各種操作條件(載氣的性質及流速,固定液的液膜厚度、擔體顆粒的直徑、色譜柱填充的均勻程度等)對理論塔板高度的影響,從而解釋在色譜柱中色譜峰形擴張的原因。其可用范底姆特(Van Deemter)方程式表示:
H=A+B/u+Cu
式中A為渦流擴散項,其與所用擔體的直徑及色譜柱填充的均勻程度有關。B/u為分子擴散項,其與溶質在載氣中的擴散系數、擔體的阻礙作用及載氣的平均線速(u=L/tr°,L為柱長,tr°為死時間)有關。cu為傳質阻力項,其與溶質在固定液相的擴散系數、固定液的液膜厚度、溶質的分配系數、載氣的平均線速有關。

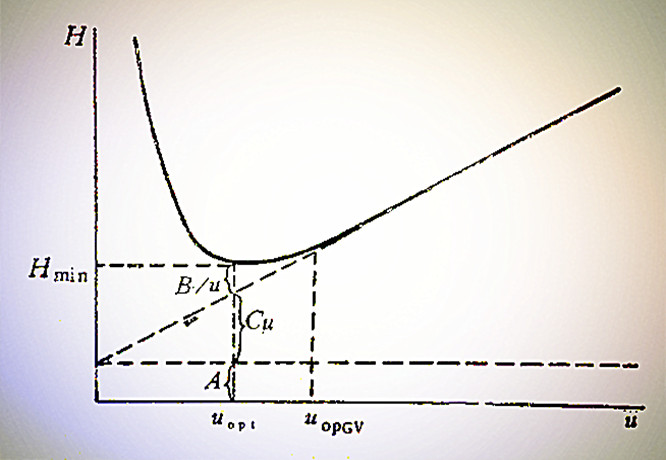

當將H對u作圖(圖15-35),可給出一條曲線,其有一最低點,此點對應載氣的最佳線速uopt,在最佳線速下對應色譜柱的最低理論塔板高度Hmin,即在此最佳線速下操作可獲得最高柱效。
依據范底姆特方程式可計算uopt和Hmin:
uopt=√(B/C)
Hmin=A+2√(B·C)
由圖15-35可看出:
當u<uopt時,分子護散項B/u對板高H起主要作用,即載氣線速愈小,板高H增加愈快,柱效愈低。
當u>uopt時,傳質阻力項Cu對板高H起主要作用,即載氣線速增大,板高H也增大,柱效降低,但其變化較緩慢。
當u=uopt時,分子擴散項和傳質阻力項對板高H的影響最低,此時柱效最高。但此時的分析速度較慢。在實際分析時,可在最佳實用線速uopGV下操作,此時板高H約比Hmin增大10%,雖然損失了柱效,但加快了分析速度。
顯然在上述三種情況下,渦流擴散項A總是對板高H起作用。
