振動光譜對羰基分子結構的判斷
實驗室k / 2019-05-31
羰基合物的振動光譜，特別是紅外光譜提供了有關其結構與鍵合方面知識的一種豐富和方便的來源。這方面應用的某些情況在以前已經介紹過。我們將擴展這個討論，并且給出一個總貌。
目前紅外光譜在無機化學研究室中最重要的應用或許就是推斷含有羰基的分子的結構。當然還可以通過一系列不同的途徑去達到這一目的。

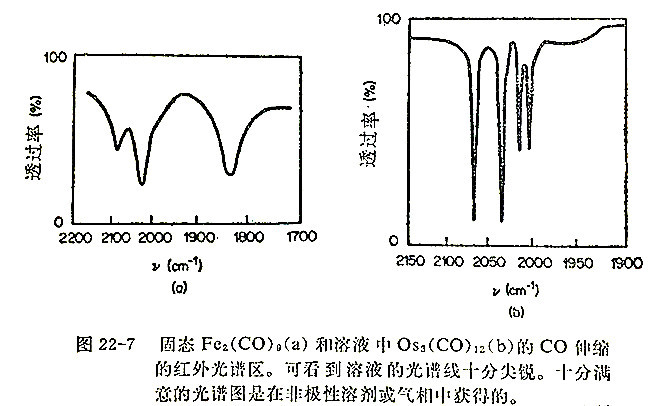

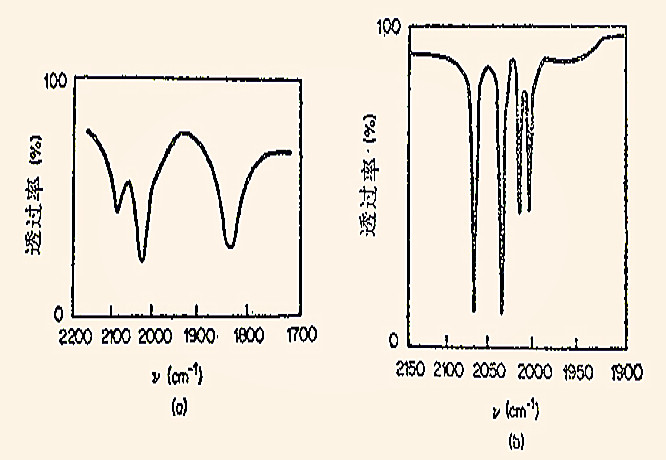

1．成橋CO基的檢出 我們?cè)缫炎⒁獾街行苑肿又袠蚧鵆O的吸收區是1700－1850厘米-1，而端基CO的吸收區一般處在較高的頻率部分1850－2125厘米-1。圖22－7闡明了如何利用此事實去判別結構。Fe2（CO）9明顯兼有相應于“端”和“橋”部位的強吸收帶。單獨據此就能判斷出結構中必兼有兩種形式的CO基；X－射線研究也得出同樣的結果。Os3（CO）12的某些結構符合價的一般規則：其中有些有成橋的CO基，而有一種并沒有CO橋。圖22－7（b）的紅外光譜就能單獨地滿意指出那種Os3（CO）12中沒有CO橋的結構，因?yàn)閳D中沒有低于2000厘米-1的吸收帶。
在Co2（CO）8（以及某些其它分子）的情況下，紅外光譜曾被用來闡明和研究溶液中橋式與非橋式結構間的平衡與溫度的依賴關系。測定了不同溫度下的光譜，并把全部光譜區分為兩個吸收譜帶組，隨著溫度的增高，一組的強度增高而另一組則降低。進一步發現成橋部位的吸收只存在于這兩組的一個組中，因而可指出一種結構是有橋的，而另一種則沒有。
在利用CO仲縮譜帶的位置去判別橋基CO的存在，必須記住某些情況。當（a）一些配位體最是良好的給予體，但它卻是不良的π－接受體時或分子具有凈的負電荷時，端基CO的伸縮頻率是十分低的。在另一種情況下，對CO基的反饋－給予變成十分離域，從而增加了M－C的鍵級并減少了C－O的鍵級，這也將導致CO伸縮頻率的降低。Mo（dien）（CO）3的CO伸縮帶之一可低達1760厘米-1，F(xiàn)e（CO）4-離子中有一個1790厘米-1的吸收帶。
2．從譜帶的數目判斷分子的對稱性 在紅外光譜中所找到的CO伸縮譜帶的數目?？捎脕?lái)判斷CO基配置的對稱性，但需要一定量的知識和經驗才能避免差錯。首先從有關對稱性的數學與物理學的要求出發去確定每種可能的結構應該在紅外光譜中出現多少個CO伸縮帶。然后把實驗觀察結果與原估計相比較，當某些所預言的結構與實驗結果不符時，就把它舍掉。在順利的場合下，往往只保留下一種可能的結構。在完成這一步驟時，必須注意到出現弱帶或重疊的可能性，當然，正確的模式必包括這些考慮在內。假如把近似力常數以及譜帶相對強度的作用也考慮在內，那末?？稍黾哟瞬襟E的可靠性。

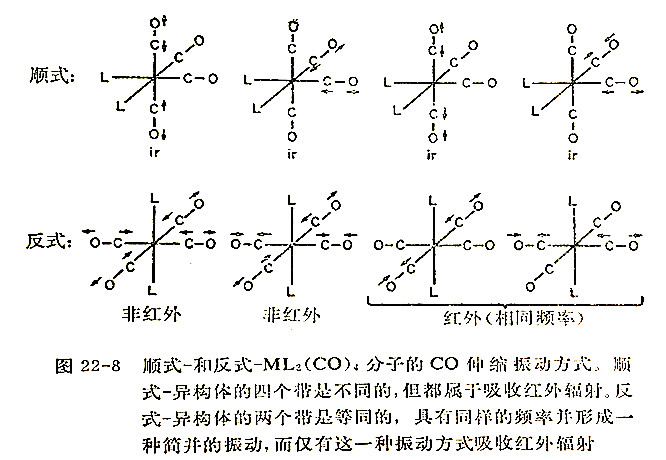

通過ML2（CO）4分子的順式－和反式－異構體的考慮，可闡明上述步驟。圖22－8列出了CO伸縮振動的大致方式（只考慮分子M（CO）4部分的對稱性），同時指出了它們?nèi)缢A(yù)料的那樣吸收紅外輻射。當L＝（C2H5）3P時，可分離出兩種異構物。一個具有四個紅外吸收帶（2016，1915，1900，1890厘米-1），這是順式－異構體，另一個只有一個強帶（1890厘米-1），它屬于反式－異構體。
假如兩個M（CO）4基之間只靠?jī)蓚€(gè)重金屬原子來連接的話，那末可以預料到CO伸縮運動之間不會有大的相互作用，如同圖22－7所示的Os3（CO）12會具有順式－ML2（CO）4分子的四個譜帶的光譜圖。
3．從相對強度確定鍵角 作為一種令人滿意的近似處理，可利用一個十分簡單的模型去計算不同的CO伸縮模式的相對強度。在此模型中，毎一種CO振動作為一個偶極矢量，而全部振動模式的總偶極矢量是這些個別矢量的矢量和。由于強度與偶極矢量的平方成正比，因此在強度與C－O鍵方向的鍵角之間存在著一種關系。
在兩個CO基的情況下（如圖22－9所示），
對稱和反對稱的譜帶強度比是：

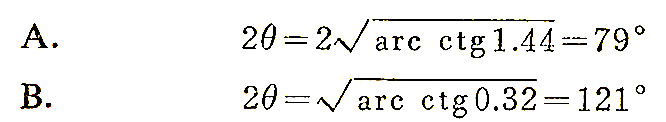

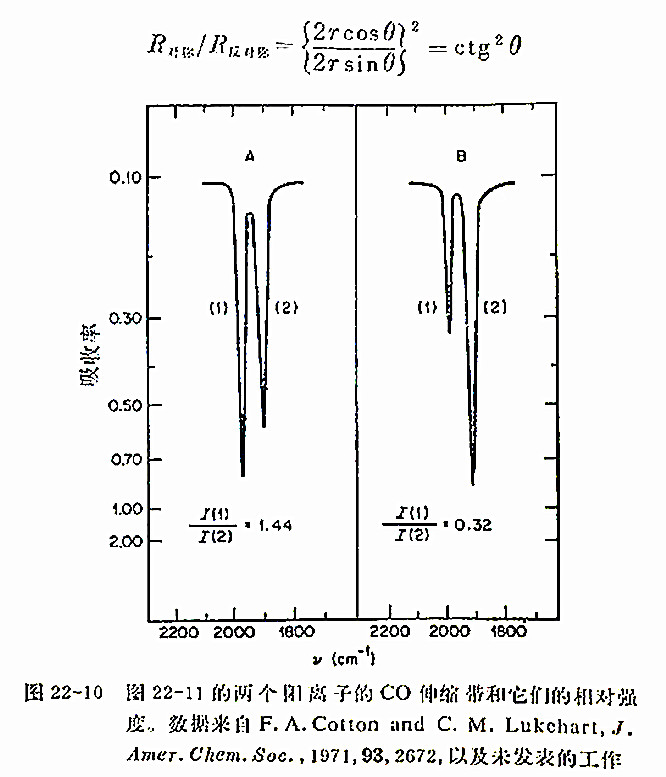

圖22－10指出圖22－11中的兩種異構體離子的紅外光譜。由于它們都有兩個CO伸縮帶，因此在這個簡單的基礎上就無法判別它們。但兩種情況的強度比值是十分不同的。如同下面所討論的那樣，較高頻率的譜帶屬于兩種情況中的對稱方式。經過細心地測量面積，可以得到光譜的強度比值。從中可求得2θ的角度，即：
這就很明顯了，角度79°和121°相應于順式－和反式－異構體。

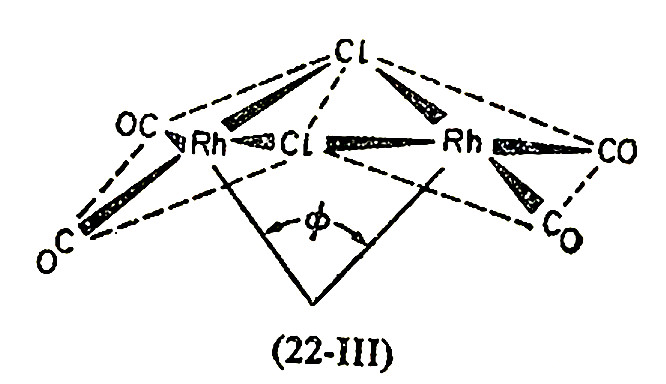

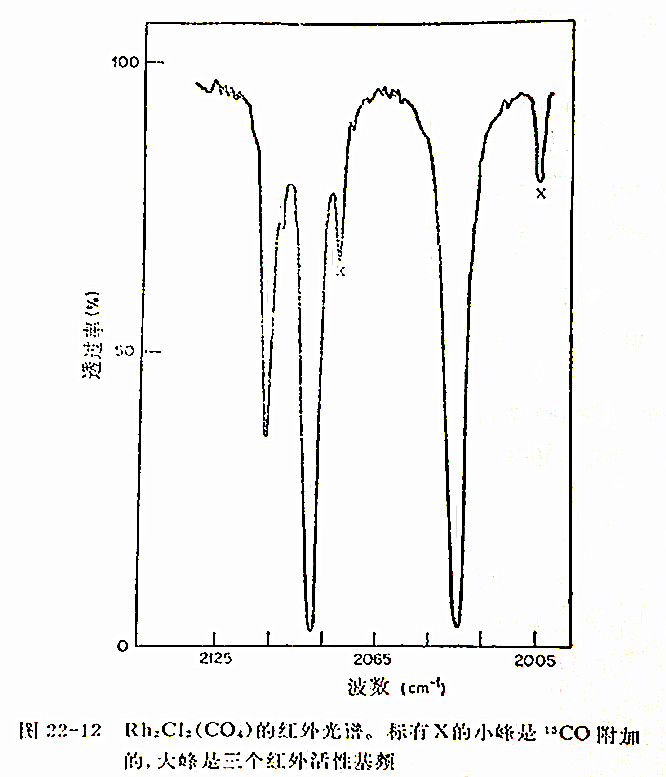

［RhCl（CO）2］2分子提供了這類論點的另一種解釋。它在晶體中具有彎曲的結構（22－Ⅲ）。由于彎曲并不顯著這一理由，可以認為彎曲是由晶體中分子間作用力所造成的。然而，它在溶液中的紅外光譜（圖22－12）不論從定性還是定量方面都指出其結構與它在晶體中所觀察到的結果在本質上是相同的。
第三個帶的出現指出分子是彎曲的。尤其是從這些譜帶的強度比值出發，計算所得的兩面角是58±2°，這與從晶體中測得的Φ角值（56°）并沒有顯著的差別。

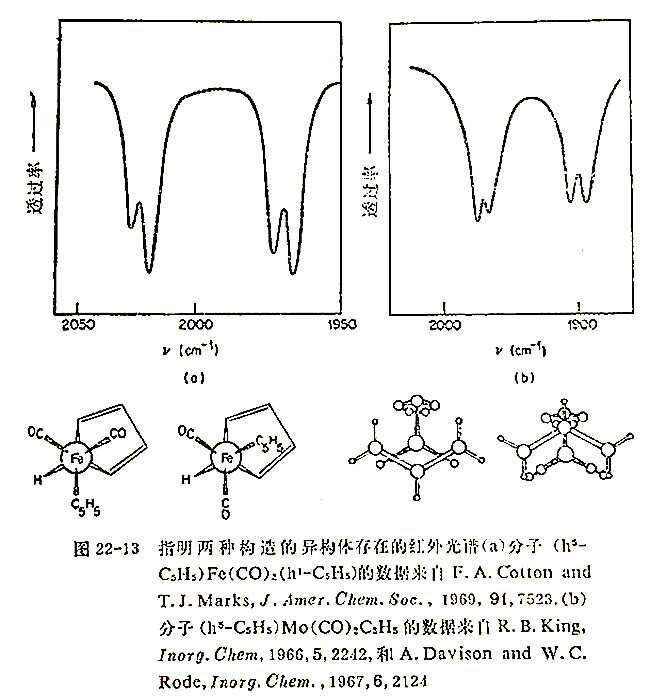

4．異構體的檢出 羰基伸縮區譜帶的數目常用以指明某些分子中存在著兩種構造的異構體。預計（h5－C5H5）Fe（CO）2（h1－C5H5）分子中存在著兩個譜帶，這是由于對稱與反對稱模式形成的。但實際上如圖22－13a所示，卻存在著四個吸收帶。這就表明有著數量近乎相等的兩種構造，光譜圖22－13下面所指出的就是對它們的設想。同樣對（h5－C5H5）Mo（CO）2C3H5而言，兩組吸收帶的存在也表明有兩種異構體的存在，光譜圖22－13b下面指出的就是這兩種異構體。
.jpg "固態Fe2（CO）9（a）和溶液中Os3（CO）12（b）的CO伸縮的紅外光譜區。")
.jpg "順式－和反式－ML2（CO）4分子的CO伸縮振動方式")

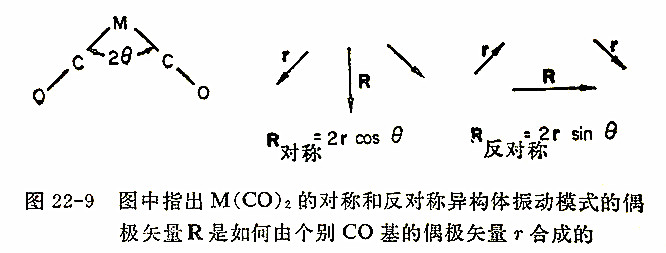

.jpg "圖中指出M（CO）2的對稱和反對稱異構體振動模式的偶極矢量R是如何由個別CO基的偶極矢量r合成的")
.jpg "圖22－11的兩個陽離子的CO伸縮帶和它們的相對強度")

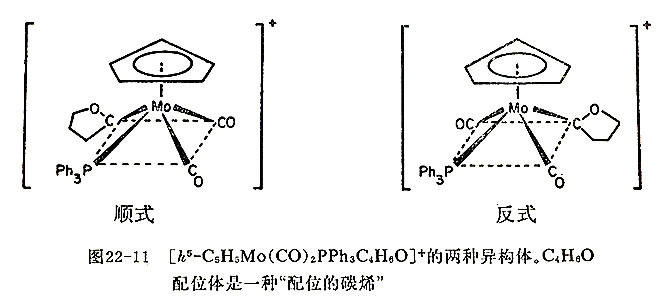

.jpg "［h5－C5H5Mo（CO）2PPh3C4H6O］+的兩種異構體")
