電光天平是在空氣阻尼天平的基礎上增加了機械加碼裝置和光學投影裝置。這類天平有雙盤等臂式電光天平和單盤不等臂式電光天平兩種，這里僅介紹前一種。雙盤等臂式電光天平又分為半機械加碼式和全機械加碼式兩種：
.jpg "電光天平")

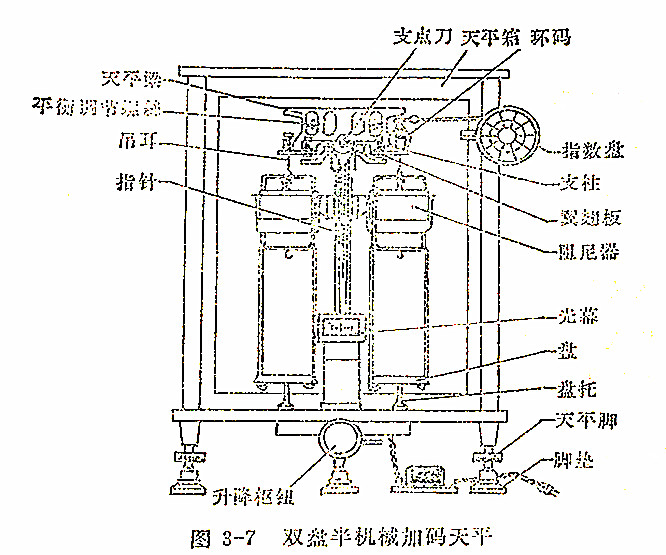

(一)雙盤半機械加碼電光天平 如圖3-7，這種天平的1克以上砝碼仍需用鑷子取放，1克以下從500毫克到10毫克的砝碼被制成環狀稱為環碼，由機械加碼裝置進行加減；10毫克以下的稱量則利用光學投影裝置從光幕上讀取。其機械加碼裝置與光學投影裝置的構造如下。
1．機械加碼裝置 該裝置由天平箱右上方外露的加碼指數盤(圖3-8)、聯動控制環碼升降杠桿和右側吊耳處承受騎放環碼的橫桿三部分組成。騎放環碼的橫桿和梁、吊耳一起屬于擺動部分。轉動指數盤時，相對應的環碼便落在橫桿上，等于將該砝碼的重量加在右盤上；升降桿升起時，等于從右盤減去該環碼的重量；所加或減后的砝碼值可從指數盤上直接讀出。如圖3-8讀數盤所示讀數為230毫克即0.230克。
機械加碼裝置的運用簡化了取放砝碼的操作，但應注意在天平擺動中不能有任何機械部分或環碼間發生微小位置不正而產生的摩擦。另外，環碼放置的位置要正確，環碼不得變形，騎放環碼的橫桿不得發生偏斜。為此在開啟或關閉天平升降樞鈕時，操作須輕而且慢，以避免天平受到較大的震動。

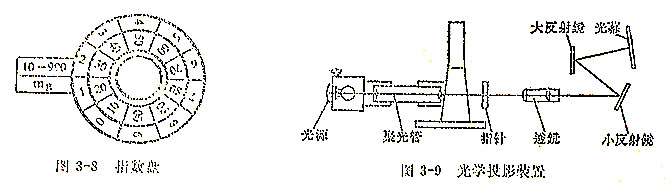

2．光學投影裝置 如圖3-9所示從光源燈泡發出的燈光經聚光管中的透鏡變成平行光束，經天平柱下面的小洞射在擺動指針下端的微分刻度標尺上，微分刻度標尺安裝在指針尖處的一個小玻璃鏡框內，框內夾著一張較小的縮影微分刻度尺底片。平行光束透過刻度標尺底片后，再經透鏡使影像放大，經小反射鏡、大反射鏡，最后反射在光幕上，按照光幕上的標線讀取10毫克以下的稱量。微分刻度尺上的刻度中間為零，左右各十個大格，左邊十大格從右往左為－1～－10；右邊十大格從左往右為+1～+10，(有些天平只刻有正的部分)。每一個大格為1毫克。每大格又分為10小格，每小格為0.1毫克。稱量前，天平空載時，應先調節光幕上的“0”與標線恰好重合，這叫做調節零點。為此，將天平升降樞鈕緩慢開啟，燈亮后光幕顯示出刻度標尺并且緩慢移動，觀察“0”處是否與標線恰好重合。相差較少時可調節天平底座下的調零桿使之重合；相差較大時則需調節零點調節螺絲。零點調好后關閉天平，然后左盤放物品，右盤試加1克以上大砝碼和用指數盤試加1克以下環碼。由于透鏡能成倒像的原因，光幕移動的方向與擺動天平的指針擺動的方向相反，即光幕朝哪一方向移動就表示哪一方向天平盤偏重，即與普通擺動天平的指針總是指向輕的一方恰好相反，應當熟練掌握這一規律，以便于迅速試加、減砝碼。

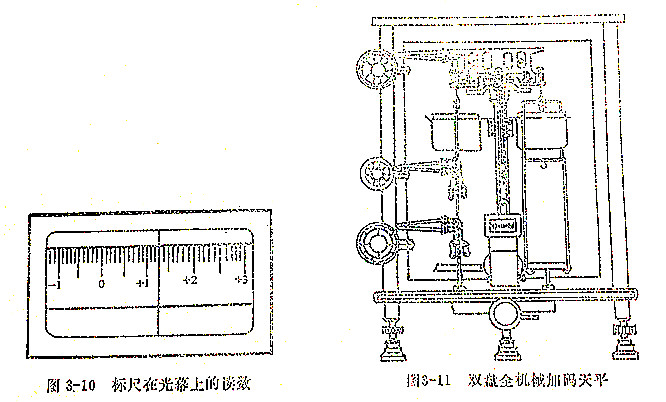

在10毫克以上砝碼試加合適后，10毫克以下的稱量則從光幕標尺上直接讀取。圖3-10的示例，光幕所示稱量讀數為+1.3毫克(0.0013克)。
用完天平后，切記將砝碼放回砝碼盒，指數盤撥至“0.00”處。

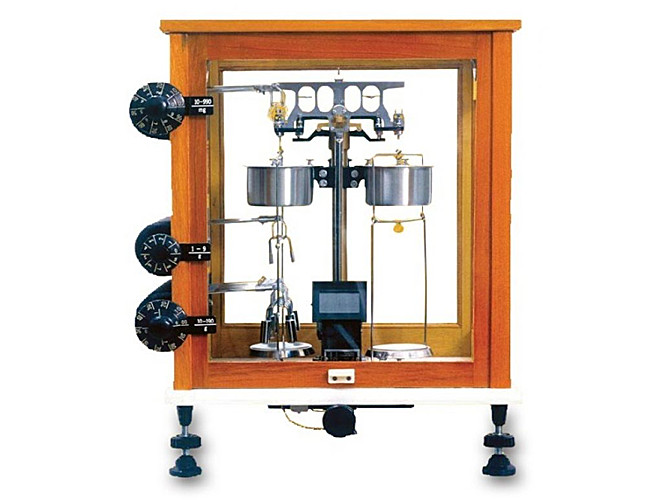

(二)雙盤全機械加碼電光天平 在上述半機械加碼電光天平的基礎上再加上兩個加碼機械裝置和讀數盤，全部加減砝碼都由機械裝置來完成，無砝碼盒。此種天平的特點是三個機械加碼裝置都安裝在天平的左側，右側放置被稱物品。見圖3-11。光幕上的標尺是左為正，(+10～0)，右為負(0～-10)。三個加碼指數盤的砝碼值范圍分別是10～190克；1～9克；10～990毫克。稱量時按先大后小順序試加砝碼。
![2,2-雙[4-(4-氨基苯氧基苯)]六氟丙烷](images/202103/thumb_img/3458_thumb_G_1615773264954.jpg)
.jpg "雙盤半機械加碼天平")
.jpg "指數盤/光學投影裝置")
.jpg "標尺在光幕上的讀數/雙盤全機械加碼天平")
