薄層層析法的操作方法
實驗室k / 2019-07-16
(一)鋪板 薄層層析法是將吸附劑或擔體均勻地涂鋪在板上成為厚度一致的薄層，這個過程稱為鋪板或制板。制成以后的板稱薄層板或薄板。要鋪好薄板，首先對板的要求是平整、清潔。板一般選用普通玻璃即可。玻璃板的大小，根據操作需要而定。有6×20厘米，10×20厘米或正方形，也可用載玻片做微量薄層。玻璃板在使用前應先用洗滌液浸泡，再用自來水沖洗，最后用蒸餾水洗凈后烘干備用。
常用的薄板有兩種，一種是不加粘合劑的稱軟板；另一種加粘合劑的稱硬板或稱粘合薄層板。
不加粘合劑的鋪板方法為干法鋪板。加粘合劑的鋪板方法為濕法鋪板?，F(xiàn)將兩種鋪板方法介紹如下：

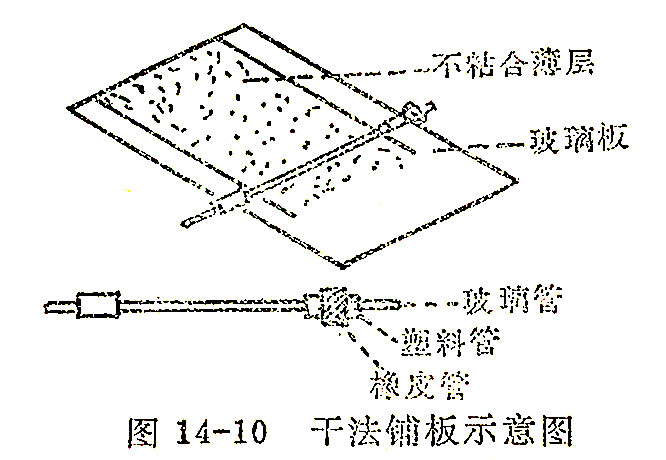

1.干法鋪板 將層析用的吸附劑撒在玻璃板的一端，另取一根比玻璃板寬度要長一些的玻璃棒、玻璃管或試管均可，在它的兩端比板的寬度略窄一些處包上一條橡皮膠或套上塑料管、橡皮管，其厚度即為所鋪薄層厚度。用于分離鑒定的薄層，其原度約為0.25毫米，用于分離制備用的薄層，其厚度最厚可達1毫米。接玻璃寬度在玻璃上再包幾層橡皮膠做為涂鋪時的固定邊，以防止滑動使邊緣不齊。然后從撒上吸附劑的一端，用力均勻向前推擠，推移時不宜太快，也不能中途停頓，否則鋪出的薄層不均勻，影響層析效果。如圖14-10。
干法鋪板方法簡單，但只適用于鋪氧化鋁和硅膠，其它如聚酰胺等就不易鋪成。另外由于不加粘合劑，所以薄層很不堅固，易松動離散，展開時只能用近水平展開，顯色時易吹散，因此在操作時應事常小心、細致。
2.濕法鋪板 在吸附劑中加入粘合劑并用適當溶劑溶解粘合劑后與吸附劑調成糊狀進行鋪板這種操作稱為濕法鋪板，干燥后的板即成硬板。粘合劑種類很多，目前常用的粘合劑有煅石音(G)和羧甲基纖維素鈉(CMC-Na)。用煅石膏制成的硬板，機械性能差，易脫落，但能耐受腐蝕性試劑如濃硫酸等的作用。而羧甲基纖維素鈉制成的硬板，機械性能強，可用鉛筆寫字或標記，但不宜在強腐蝕性試劑存在下加熱。
鋪板方法
(1)傾注法 將按比例調制的糊狀吸附劑傾注于玻璃板上，在較為水平的工作臺上輕輕敲勻，使表面平坦光滑，放置在工作臺上由空氣干燥后活化。

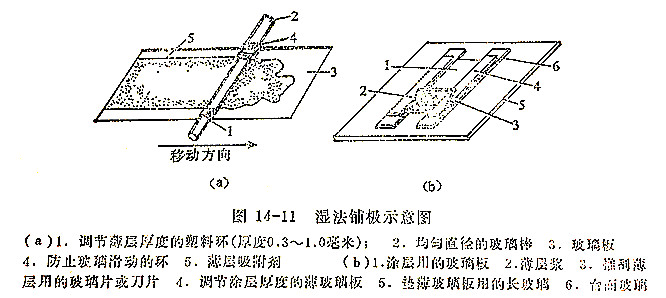

(2)刮板法 可用二塊3毫米厚的玻璃板中間夾一塊2毫米的玻璃板(鋪板用)，把已調好的糊狀吸附劑傾注在中間的一塊玻璃板上，再用一塊邊緣平整的玻片或塑料板，將吸附劑從一端刮向另一端，然后在空氣中干燥后活化。也可用與干法鋪板一樣用一根玻棒，兩端用橡皮管固定厚度，再用一根塑料管固定板的邊緣，由一端推向另一端的鋪板方法。圖14-11。
現在市場上有涂鋪器和已制成的硬板以商品出售，也可自制涂鋪器，用涂鋪器鋪出的薄層厚度均勻一致。
(二)介紹幾種硬板的制備
1.以煅石膏為粘合劑
(1)硅膠煅石膏(硅膠G)硬板 含煅石膏13％左右。稱一定量的硅膠G，加水一倍至二倍，滴加幾滴乙醇以防止氣泡，在研缽中調成均勻的糊狀(不能有結塊)，立即鋪板，時間太長易凝固。空氣中干燥后于105℃活化半小時，置干燥器中備用。
(2)氧化鋁煅石膏(氧化鋁G)硬板 含煅石膏5％左右。稱一定量市售氧化鋁G，加一倍水，滴加幾滴乙醇以防止產生氣泡，在研缽中調成糊狀，鋪板，在空氣中干燥后于150～160℃烘4小時，活化后置干燥器中備用。
2.以羧甲基纖維素鈉(CMC-Na)為粘合劑
(1)硅膠CMC-Na硬板 稱1克CMC-Na溶解于100毫升水中，加熱煮沸，不斷攪拌直到完全溶解。取180～200目層析用硅膠55克，加1％CMC-Na落液100毫升，調成均勻糊狀、鋪板，晾干后于110℃活化半小時，置干燥器中備用。
(2)氧化鋁CMC-Na硬板 稱取200目層析用氧化鋁60～80克，加1％CMC-Na溶液100毫升，調成均勻糊狀，鋪板，晾干后于110℃活化半小時置干燥器中備用。
對已活化的硬板，應對光觀察厚度均勻，表畫光潔平整，沒有粗粒、氣泡和裂紋。
(三)吸附薄層層析中氧化鋁和硅膠的活度測定法 取0.02毫升染料溶液(偶氮苯30毫克和對甲氧基偶氮苯、蘇丹黃、蘇丹紅、對氨基偶氮苯各20毫克，溶于50毫升四氯化碳中)，滴加于氧化鋁或硅膠薄層一端上，用四氯化碳展開后，比較其Rf值。活度定級表如下：
氧化鋁、硅膠活度定級表
|
Ⅱ |
Ⅱ |
Ⅲ |
Ⅲ |
Ⅳ |
Ⅳ |
Ⅴ |
Ⅴ |
| 染料 |
氧化鋁 |
硅膠 |
氧化鋁 |
硅膠 |
氧化鋁 |
硅膠 |
氧化鋁 |
硅膠 |
|
偶氮苯
對甲氧基氮苯
蘇丹黃
蘇丹紅
對氨基偶氮苯
|
0.59
0.16
0.01
0.00
0.00
|
0.16
0.28
0.18
0.11
0.04
|
0.74
0.49
0.25
0.10
0.03
|
0.70
0.43
0.30
0.13
0.07
|
0.85
0.69
0.57
0.33
0.08
|
0.83
0.67
0.53
0.40
0.20
|
0.95
0.89
0.78
0.56
0.19
|
0.86
0.79
0.64
0.50
0.20
|
(四)點樣 點樣方法與紙層析法相同，原點直徑不超過2～3毫米，為了避免在空氣中吸濕而降低活性，一般點樣時間不超過10分鐘為宜，點樣后待溶劑揮發，即可放入層析缸內展開。如用于分離制備，則應連續滴加樣品溶液，使在原點成為一條樣品線。應注意滴加樣品的量要均勻，否則影響分離效果，待溶劑揮發后，置入層析缸內進行展開。

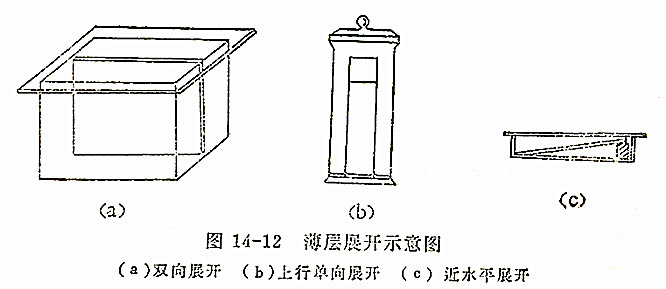

(五)展開 薄層層析的展開方式與紙層析基本相同，須在密閉容器內進行，并根據所用層析板的大小選用不同的層析缸，軟板的展開只能用近水平方式展開(圖14-12)。硬板可采用上行展開法、下行展開法、雙向展開法等，一般采用上行展開法。
操作時先將容器密閉，待展開劑蒸氣飽和，放進薄板，一般展開到薄板的為3/4左右，取出，在前沿做好標記，軟板在空氣中晾干，硬板可用電熱吹風或烘箱中烘干。

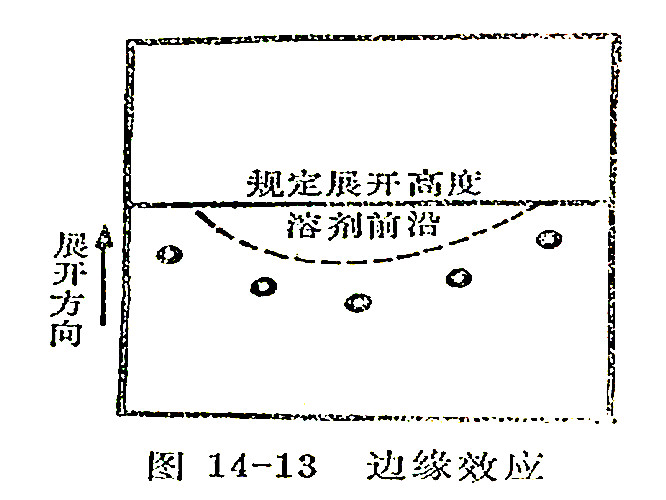

在薄層層析中，當使用混合溶劑做展開劑展開時，有時會出現同一組分在薄層的中部比在薄層的邊緣兩邊移動得慢的現象。即同一組分在薄板中部比兩邊的Rf值小。這種現象稱為“邊緣現象”或稱“邊緣效應”如圖14-13所示。產生邊緣效應的原因，是由于容器中展開劑蒸氣沒有達到飽和，因而在展開過程中，極性較弱與沸點較低的溶劑在薄層的兩邊較易揮發。使溶劑組成與薄層中部不同，結果使兩邊邊緣處含極性較大的溶劑成份多。所以斑點的Rf值大，而中部斑點的Rf值小。消除邊緣效應的辦法，是要使層析缸內展開劑蒸氣達到飽和，為此可以在缸的內壁貼上浸濕了展開劑的濾紙，以加速溶劑蒸氣在缸內飽和速變。
(六)顯色 展開結束后斑點檢查方法也和紙層析相同，先在紫外燈下觀察有無熒光斑點，如為硬板可用鉛筆劃出斑點位置并記錄熒光顏色。軟板可用小針劃痕并做記錄。如無熒光可選擇合適的顯色劑噴酒。軟板噴酒顯色劑時應趁展開劑尚未揮發呈潮濕狀態即行噴酒，否則容易吹散。硬板則可待溶劑揮發后噴酒顯色，有的可用具有強腐蝕性顯色劑顯色。有時可放在碘蒸氣飽和的密閉容器中顯色。
對于軟板顯色除用上述方法外，尚可采用。
1.壓板法 薄層展開后取出，另取一塊清潔、平整的玻璃板，上面涂顯色劑，當薄板上的展開劑尚未完全揮發時，立即用涂有顯色劑的玻片覆蓋上，并壓緊，即可顯色。
2.側吮法 薄層展開后取出，使展開劑完全揮發，再將薄板的另一側(與展開方向垂直)輕輕浸入顯色液中進行側吮顯色，當顯色劑擴散到全部薄板后，取出干燥，即可出現色斑，但要注意被檢組分不能被顯色劑展開。否則不能使用此法顯色。
(七)定性 薄層定性常將樣品與標準品同在一張薄板上點樣，展開，顯色。如果樣品組分的Rf值與標準品的Rf值相同，表示該組分與標準品為同一物質。也就是測Rst。因薄層的Rf值的影響因素很多，如吸附劑的粒度、展開劑的純度、薄層的厚度、展開方式和展開距離、層析缸中展開劑的飽和程度、點樣量等等。
(八)定量
1.目視定量法 是樣品經層析后，直接觀察斑點的大小，顏色深淺的定量方法，因此，此法要在同一塊板上做樣品和已知濃度的標準品系列，在相同條件下展開顯色后，與已知濃度的標準色斑相比較，可近似地判斷出樣品中待測組分的含量。
2.洗脫定量法 取樣品和標準品在起始線上點兩個原點，且平行展開，顯色時將樣品用玻板遮掉，將標準品顯色。然后在相當于標準品Rf值處，將樣品從薄板上連同吸附劑一起刮下，置離心管中，選擇適當溶劑將該組分從吸附劑中抽取出來。離心除去吸附劑，將溶液用其它儀器分析方法測定含量。

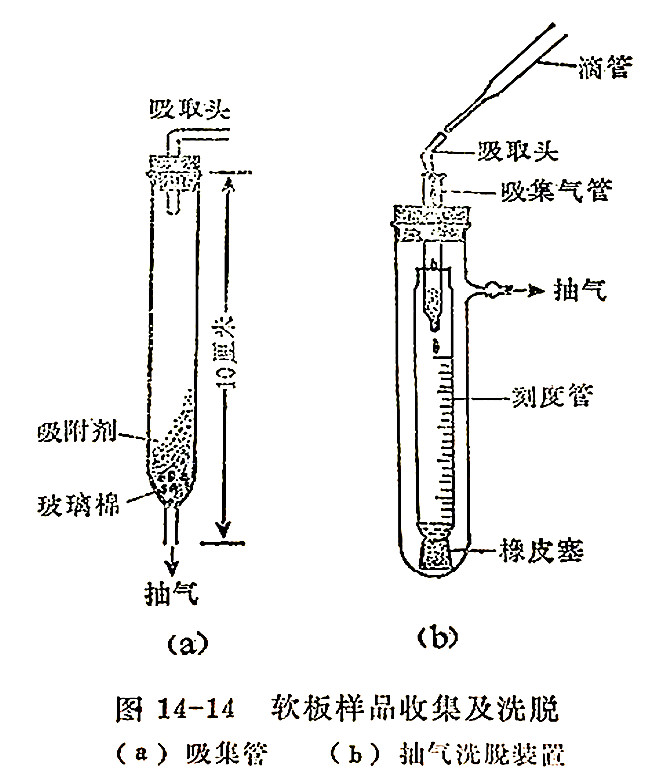

軟板也可用捕集器吸取含有斑點的吸附劑(圖14-14)然后進行提取定量。
3.薄層掃描儀定量 用一定波長，一定強度的光束照射到分離組分的色斑上，用儀器進行掃描，儀器用標準品校正后，即可測定色斑中組分的含量。
.jpg "干法鋪板示意圖")
.jpg "濕法鋪極示意圖")

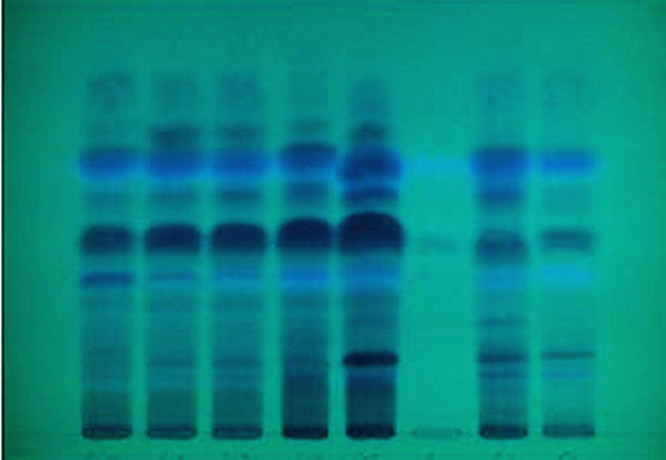

.jpg "薄層層析圖")
.jpg "薄層展開示意圖")
.jpg "邊緣效應")
.jpg "軟板樣品收集及洗脫")
