氣相色譜的流程及色譜圖
實驗室k / 2019-07-30
流程圖

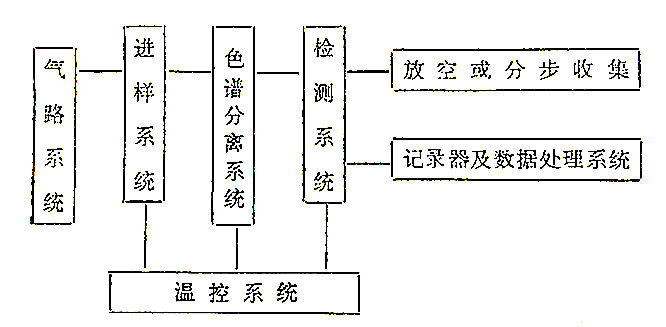

氣相色譜儀及其實驗裝置由下列各部分組成，其方框圖示意如下：
氣路系統——一般常用高壓氣瓶作載氣源，氣體經減壓閾、流量控制器和壓力調節器，然后通過柱，由檢測器排出，形成氣路系統。整個系統應保持密封，不能漏氣。
進樣系統——安裝在色譜柱的進氣口之前，由兩個部分組成，一是進樣口，另一是加熱系統，以保證樣品的汽化。
色譜分離系統——由色譜柱和控溫室組成，是色譜儀的心臟部件。
檢測系統——檢測流動相中有無溶質組分的存在。目前已發展有七十多種檢測器，如氫火焰離子化檢測器、火焰光度檢測器、電子捕獲檢測器、熱導檢測器等。它們可以將載氣中被分離組分的濃度轉變?yōu)殡娦盘?，由記錄器記錄成色譜圖，供進行定性和定量。若作制備，則在檢測器后接上分步收集器。
數據處理系統——對色譜圖所反映的信息進行分析處理。目前，應用微處理機，可以很快地直接進行定性和定量。同時還可將色譜操作條件、定性和定量方法等貯存于微處理機中，若將這些條件編成程序還可自動操作及調節各項參數。
溫度控制系統——對進樣口、色譜分離室、檢測室等處進行加熱，并能自動控制溫度的變化。

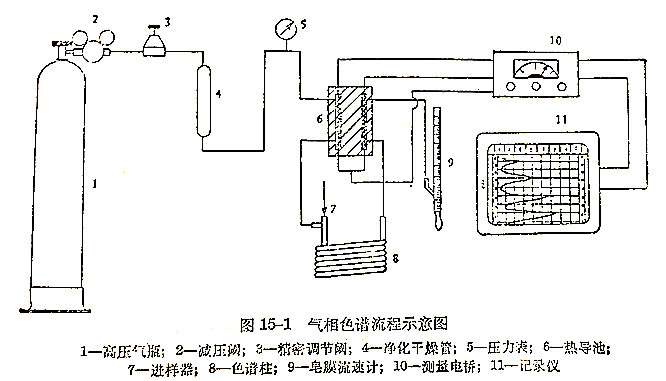

氣相色譜的流程示意見圖15-1。
洗脫曲線和色譜圖

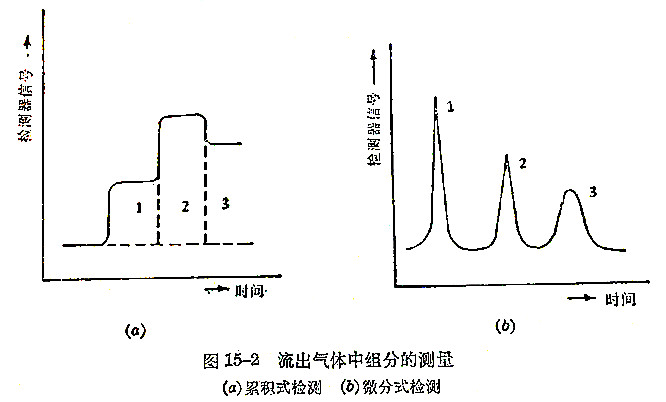

對于流出氣體中被分離組分的檢測及測量方法可分為二類：積分式檢測和微分式檢測。前者是將流出氣體中各組分所產生的信號加和性地記錄下來，因此洗脫曲線(檢測信號對時間或流出物的容積作圖)為一系列階梯形曲線(圖15-2a)；而微分式檢測器記錄流出氣體的某一瞬間的性質，因此以載氣為基線，各組分則以對稱峰形出現(圖15-2b)。
這兩類洗脫曲線與所用檢測器的類型有關，目前所用的檢測器中以微分型為主，約占總檢測器數的89％。實際上，大量有關氣相色譜文獻報道，大多采用氫火焰或熱導檢測器，均屬微分式檢測器。
常用術語及色譜圖所反映的信息
現對氣相色譜理論和應用中經常用到的一些術語作一簡介。一般實驗室中常用微分式檢測器，現以其洗脫曲線為例進行介紹。

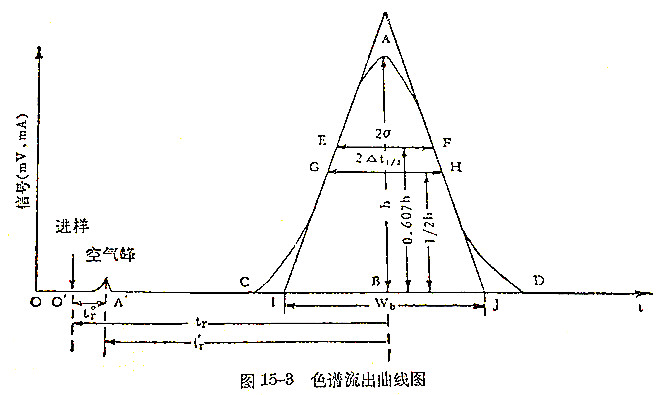

圖15-3中水平軸代表時間，在氣體流速恒定情況下，亦可代表載氣流量?？v軸為流出氣體中所含組分的濃度，通常以記錄器中的電訊號表示。
基線——在沒有樣品注入時，只有載氣流出的情況下，記錄器筆畫出一平直線，與橫軸平行，稱為基線。通常由于檢測器噪聲的影響，基線會產生漂移，但應在儀器規定范圍內。
死時間——在某一時間“O”時(假定為零時)將樣品送入，不被固定相所滯留的物質在A'時首先被洗出柱，OA'這段時間謂之死時間，以tM表示。
死體積——在死時間內流出的載氣體積，稱為死體積，以VM表示。也可理解為柱中所含的流動相體積(包括顆粒之間及顆?？紫秲?nèi)的體積)。
保留時間——樣品從進樣到各組分分別出峰的時間，稱為備組分的保留時間，以tR表示。
調整保留時間——保留時間扣除死時間后稱為調整保留時間，以tR'表示。tR'＝tR－tM。
保留體積——在保留時間內流出的載氣體積，稱為保留體積，以VR表示。
調整保留體積——保留體積扣除死體積后稱為調整保留體積，以VR'表示。VR'=VR－VM。
比保留體積——指每克固定液在0℃時，對某組分的調整保留體積的貢獻，其單位為ml/g，計算式如下：
Vg=273/Tc·VR'/g
式中：Vg為比保留體積，Tc為實驗時色柱的溫度，g表示色譜柱中固定相的克數。
相對保留值——以某一已知物的調整保留值作基準，其他各組分的調整保留值與其比值。
γ1,2=tr2'/tr1'=Vr2'/Vr1'=Vg2/Vg1
式中：γ1,2即為相對保留值。腳注1表示基準物，2表示某組分。
區域?qū)挾?mdash;—亦稱區帶寬度，表示峰形的寬窄。在實際工作中，峰形越窄分離越好，柱效越高。習慣上表示一個色譜峰的區帶寬度有下列三種常用術語。
標準偏差σ，即0.607倍峰高處色譜峰寬的一半，圖15-3中EF的一半。
區域?qū)挾然虬雽挾?2△t1/2)，在峰高一半處色譜峰的寬度稱為區域?qū)挾然蛏V峰的半寬度，如圖15-3中GH所示。區域?qū)挾扰c標準偏差σ間的關系是：
2△t1/2=2σ√(2ln2)
基線寬度wb，即通過洗脫曲線的拐點作切線所得的三角形在基線上的截距，如圖15-3中IJ所示。它和標準偏差間的關系是：
wb=4σ
色譜圖上各組分的保留時間，是表示各組分在該色譜實驗條件下所表現的保留特性，作為該組分的定性依據。色譜峰的峰面積與各組分的濃度存在量的關系，可作為各組分的定量依據。
峰寬(基線寬度)，表明色譜分離效率，為改進分離提供信息，根據理論板數計算公式，可以方便地從色譜圖提供的信息計算出色譜柱的理論板數和分離度，并進而可推算某些物理常數。
