原電池電動勢的測定
化學試劑,九料化工商城 / 2020-10-27
一、原電池電動勢的測定實驗?zāi)康?/span>
1.了解測定原電池電動勢以及電極電位的原理和方法;
2.學習電位計、檢流計等儀器的使用方法。
二、原電池電動勢的測定提要
由電池的電動勢不應直接用伏特計來測量。這是因?yàn)楫?dāng)伏特計與電池接通后,電池中就發生氧化還原反應而產生電流;由于反應不斷進行,電池中溶液的濃度會不斷改變,電池的電動勢將相應降低;另一方面,電池本身有內電阻,用伏特計所測得的電壓,只是電池電動勢的一部分(即外電路的電壓降),而不是該電池的電動勢。但電池的電動勢可用補償法來測定,其原理可通過如圖15-1所示的線路予以簡單說明。
當開關K1與標準電池EH接通時,標準電池與工作電池E并聯;若均勻電阻滑頭位于C,調節可變電阻R使檢流計G上電流為零,此時標準電池的電動勢等于工作電池在均勻電阻AC上的電壓降.若再將K1與待測電池Ex接通,使其與工作電池并聯,保持R位置不動,移動均勻的滑線電阻滑頭使檢流計G上電流為零;設此時滑頭位于C,則待測電池的電動勢等于工作電池在均勻的滑線電阻AC′上的電壓降。由此可得（九料化工http://f670.cn/）.
待測電池的電動勢=標準電池的電動勢
AC AC
即
待測電池的電動勢=標準電池的電動勢
----------------xAC
AC
電位計的線路就是根據圖15-1的基本線路的原理而制成的。
本實驗中用電位計測定下列原電池的電動勢:
(-) Zn|ZnSO4(0.1M)|CuO4(0.1M)|Cu(+)
若用甘汞電極作參比電極,與待測電極組成原電池,用電位計測定其電動勢。根據電池電動勢=?正-?負,可求得待測電極的電極電位。
三、儀器和藥品
1.儀器
電位計全套\甘汞電極\鹽橋(含有瓊膠及KCl或KNO3飽和溶液的U形管)[注]燒杯(100mL3只)洗瓶、溫度計、銅片、鋅片、銀、片導線、連有鱷魚夾的導線、濾紙碎片
[注]若進行電極電位的測定,則應當用KNO3而不宜用KCI飽和溶液。
附(一)UJ型電位計使用說明
UJ型電位計種類很,例如U47、UJ44、UJ42、UJ4、UJ25、Uj21、UJ1型等等;其中U47、UJ42等價格較費,而U34、UJ25、U1型等價格尚可。選用電位計時應注意其測量范圍是否符合測定要求。
由于電位計型號多,有些型號精密度高(可測至10-6~10-8伏),結構較復雜,這里介紹結構較簡單的基本類型UJ1電位計.
A.儀器
UJ1型電位計是由標準電池、電位計及靈敏檢流計等組成的。電位計的線路如圖15-2所示轉盤A相當于圖15-1中清線電阻AC部分,用來校正電位計的電阻值,所指示的電阻值相當于伏特?cái)?shù)。B、C、D三個轉盤相當于圖15-1中清線電阻AB,采用三個轉盤有利于提高測定的精確性。
E、F、H(即粗、中、細)三個轉相當于圖151中R,三個轉盤電阻各不相同(有利于調節)盤電阻最大,H盤電阻最小。
開關M相當于圖15-1中K1;L1、L2相當于圖1-1中的K2;L2有保護電阻,L1無保護電阻。L0為檢流計斷路按鈕,當檢流計指針激烈擺動時可下L,則檢流計指針立即停止。N為倍數插孔,它用以選用測定量程。
B.操作步驟
(1)測定前的準備在接線前,應先將開關放在中間。若待測電池的電動勢大于0.16伏,則量程插頭N插在1處,若在0.016~0.16伏之間,則量程插頭N插在0.1處;若小于0.016伏,則插在0.01處。然后將工作電池(蓄電池或干電池2~3伏)、標準電池[注1]、待測電池、檢流計[注2](接電計處),按圖15-2分別接上。
[注1]標準電池是測量電動勢的依據,必須很好保護,切勿倒置。常用的標準電池是飽和電池,又稱韋斯頓(Weston)電池。
[注2]常用的檢流計是光點反射檢流計,靈敏度高10-8安),使用時應特別小心,電源插頭不要插錯。用好后應將分流器調節轉至零點處。
(2)電位計的標定將轉盤A調節至室溫t℃時標準電池的伏特?cái)?shù)。標準電池(飽和鎘電池)的電動勢Et隨溫度(t℃)的改變而略有變化,可按下式計算之。
Et=1.0183-0.0000406(t-20)伏
把開關M撳向標準電池一邊,此時標準電池與電位計線路接通。撳下L2,旋轉粗調節E(由小到大),同時觀察檢流計光點偏轉方向,使其光點漸趨穩定(即擺動較慢)[注],在繼續旋轉E的過程中使檢流計光點向零點靠近,再逐次調節F、H直至接近于零點然后撳下L1,再仔細調節F、H使檢流計光點指在零點(E、F、H不能再任意轉動)。
[注]如在調節過程中光點擺動很激烈,可撳下Lo,之短路,光點擺動會慢下來。
(3)電動勢的測定電位計標定好后,將開關M撳向未知一邊,使待測電池與電位計線路接通。撳下L2,旋轉B,同時觀察檢流計光點使其逐漸靠近零點;再逐次調節C、D直至檢流計光點接近零點。然后撳下L1,再仔細調節C、D使檢流計光點指在零點讀出B、C、D三轉盤上數值,并乘上量程插頭N的值,即得待測電池的電動勢。記錄數據,重復測定一次。若數據相差較大,電位計需重新標定[注]
注]電位計標定好后,由于測定過程中可能會有極少量電流通過,致使電壓有微弱變化,最好在每次測定前能重新標定。
附(二)25型酸度計作毫伏計使用說明
當pH-mV開關5指在mV檔時,25型酸度計(參看圖12-3)就成為一臺毫伏計,此時溫度補償器7和定位調節器3均不起作用;毫伏計的輸入端為參比電極接線柱9和玻璃電極插孔8。如果待測電池的電極導線不適用于插孔8,則可以在插孔內插入一只接續器,把導線接在接續器的接線柱上。
在要求不高時,可用25型酸度計測量電池的電動勢,操作步驟如下:
(1)在插孔8處插入接續器,與原電池的負極相連,接線柱9則與原電池的正極相連。
(2)把量程選擇開關6撥到“0”(電表短路),電表上指針應指在pH=7處。若指針不指在pH=7處,則調節電表面上的小螺絲,使指針指在pH=7處。
(3)接通電源,把電源開關撥向“開”,指示燈即發亮,等待約5分鐘。
(4)把量程選擇開關6撥到“7~0”處,并把Ph-mV開關5撥到+mV處(若正、負極接反,則可撥到-mV處),指針應指在pH=0即電動勢等于0mV處。若指針不指在零點,則用零點調節器2調節之。撳下讀數開關4指針即指出待測電池的電動勢。
若電動勢大于700mV,指針會超出刻度范圍,此時必須把量程開關6從“7~0”撥到“0”(指針應指在pH=7處),再?gòu)?ldquo;0”到“7~14”處,則指針?biāo)阜秶礊?00~1400mV.
2.藥品
硝酸銀AgNO3(O.1M) 硫酸銅CuSO4(0.1M)
氯化鉀KCI(0.1M或飽和溶液) 硫酸鋅ZnSO4(0.1M)
四、原電池電動勢的測定實驗內容
1.銅鋅原電池電動勢的測定
裝置好下列原電池:
(-)Zn|ZnSO4(0. 1M) CuSO4(0.1 M)Cu(+)
按測定電動勢步驟進行操作。記錄數據。
2.鋅及銀電極電位的測定
(1)電極電位的測定將鋅片及甘汞電極注]插入0.1M ZnSo4溶液中,甘汞電極上導線應接在待測電池“+”極,鋅片上導線應接在“一”極上。按測定電動勢步驟進行操作。記錄數據及實驗時室溫,并計算該鋅電極的電極電位。
[注]甘汞電極的電位隨溫度的改變而略有變化,可按下式計算之。
0.1N甘汞電極 ?=0.3335-0.00007(t-25)伏 (15-2)
飽和甘汞電極 ?=0.2415-0.00065(t-25)伏 (15-3)
*(2)銀電極電位的測定將銀片插入01 AgNO3溶液中,甘汞電極插入KCl溶液中[注],用鹽橋把兩溶液連通起來。將甘汞電極上導線接在待測電池“-”極上,將銀片上導線接在+極上按測定電動勢步驟進行操作。記錄數據及實驗時室溫,并計算該銀電極的電極電位。
[注]若用0.1N電,則用0.1M KCl溶液;若用飽和甘汞電極,則用KCI飽和溶液。
五、原電池電動勢的測定實驗前準備的思考題
(1)測量電池電動勢,為什么不應直接用伏特計測量,而采用補償法?
(2)用補償法測定電池電動為什么檢流計光點指向零時,電位計的讀數就是待測電池的電動勢?
(3)測量電池電動勢時,如果正、負極接反,出現什么現象?為什么?應如何處理?
(4)為什么每次測定電池電動勢前,對電位計都應重新予以標定?
(5)如何用電位計測定鋅的電極電位?

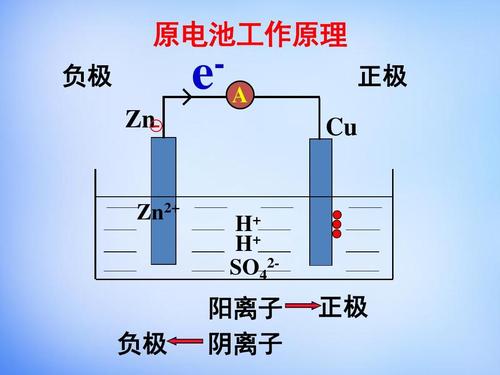

.jpg "原電池工作原理")

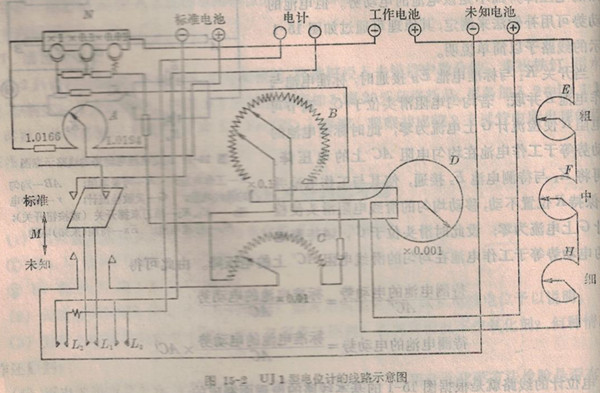

.jpg "UJ1型電位計的線路圖")
