蒸餾、分餾和水蒸氣蒸餾
蒸餾、分餾和水蒸氣蒸餾這三種蒸餾方法，都是有機制備中常用的重要操作.一般用來純化和分離.而且前二種又是回收溶劑的主要方法.現分述如下.
一、蒸餾
(一)蒸餾的一般操作:蒸餾裝置如圖2.1.1，一般是由溫度計、蒸鎦瓶、冷凝管與接受器組成的.溫度計的選擇，一般較蒸鎦液體的沸點高出10至2090(當蒸餾一個含有不同沸點的混合液時，溫度計的選擇應以沸點高的液體為準)，唯不宜高出太多.因一般溫度計測溫范圍愈大，則精確度愈差.加熱液體用的燒瓶，一般選用具有支管的蒸餾燒瓶.如在一般的圓底燒瓶上裝一具有支管的玻璃接續管，則亦可作蒸餾瓶之用(在經過回流后需要蒸餾，常用此法).冷凝管一般選用直形冷凝管或空氣冷凝管.選用那一種或需要何種尺寸，視具體蒸餾對象而定，將在下一小節中討論.接受器則可用容量合適的三角燒瓶，取其口小、蒸發面小、易于加塞、同時易于放置桌上等特點.如遇易于揮發、易于著火、或蒸氣有劇毒的物質，則應在冷凝管的出口處，接一個三角吸濾瓶或蒸餾燒瓶作接收器.而在接受器的支管上接一橡皮管，通到水槽的出水管中，在蒸餾過程中水槽不斷放水.如果蒸餾有毒的物質，則全過程應在通風櫥內進行。
.jpg "蒸鎦裝置")
溫度計的汞球，在蒸餾過程中，需全部浸沒于蒸氣中，裝置的準則為汞球與毛細管的結合點，適與蒸餾燒瓶出氣支的中心軸成一直線。
液體在蒸餾燒瓶中的量，應為燒瓶容量的一半至三分之二，超過此量，在沸騰時溶液霧滴有被菾氣帶至接受系統的可能，同時，沸騰強烈時，液體可能沖出.在加熱蒸餾開始前，應加入少量沸石或其它類似物(如碎磁片、毛細管、小的磨砂璃珠等)，以供給沸騰氣化時所需要的“氣芽”.否則可能由于過熱而出現暴沸現象，使蒸餾瓶內的壓力突然增大.輕則將液體沖入接受系統，重則有使蒸餾燒瓶炸裂的可能、若開始時忘記加沸石，必須等蒸餾溶液冷卻后再加入，否則將使溶液暴沸，發生危險。
蒸餾燒瓶在加熱前需先將冷凝管內的冷水流通.加熱方法一般避免用直接火焰，而用各種適當?shù)募訜嵩?關于加熱浴的選擇，將在后面討論.加熱的強度，以調節至每秒鐘的餾出物為一滴左右較為適宜。
欲得純粹的蒸餾物，至少需備三個接受器.接受器的大小視被蒸餾物的多少而定.在蒸餾開始時用一個接受器，蒸餾溫度恒定時掉換一個接受器，溫度從恒定開始上升時再換一個接受器，其中以中間一個接受器所收的蒸出物的質量最好，純粹的液體化合物，其沸點范圍應在二度以內，在蒸餾開始前，應先將各個接受器秤過，以便在蒸餾完畢后，可以直接秤出餾出物的重量。
蒸餾完畢后，須先移去熱源，接著切斷冷凝管的水源.移去接受器，然后將蒸餾系統拆開，洗凈，干燥，以備下次應用。
(二)蒸餾燒瓶和冷凝管的選擇；蒸餾燒瓶與冷凝管是蒸餾系統的主要組成部分，在準備蒸餾前應妥加選擇.蒸餾燒瓶應屬于圓底形的，分長頸式與短頸式二種.長頸式適用于蒸餾沸點較低的化合物;短頸式的則適用于蒸餾沸點較高(120℃以上)的化合物.蒸餾沸點在120℃以上的液體時，最好選擇硬質玻璃制品。
蒸餾過程中所用的冷凝管，以直冷凝管與空氣冷凝管最為普遍.一般說來，沸點在150℃以下的蒸餾，用直冷凝管為適宜.直冷凝管的長短粗細，首先是決定于蒸餾物的沸點沸點愈低，蒸氣愈不容易冷凝，故所需冷凝管愈長，冷凝管的內徑也愈粗;反之沸點愈高，則蒸氣的冷凝愈易，因此冷凝管也愈短、愈細.另一方面，如蒸餾物的量較多，因而所用的蒸餾燒瓶的容量也較大，則受熱面也增加，從而單位時間內自蒸餾燒瓶內排出的蒸氣量也大，因此所用的冷凝管也需長些和粗些。
在沸點很低的情況下，或大量蒸餾低沸點的液體而需要加快蒸餾速度時，可用蛇形冷凝管進行冷卻，使用這一冷凝管時，需要垂直裝置，切不可斜裝，以致冷凝液停留在蛇形的冷凝管內，阻塞了通路，使蒸餾燒瓶內的壓力增大而發生事故。
當蒸餾低沸點液體(沸點接近室溫)時，通過冷凝管的水，需先經冰水冷卻，并將接受器浸在冰浴內，沸點在70℃以下的，冷水通過冷凝管的速度要很快.沸點在100℃上下時，水流中等(如發現冷凝管外部較熱，應加速冷水的流通).當沸點在100℃-120℃時水流應減慢，太冷和太快的水流，可能導致冷凝管的炸裂.沸點在120℃-150℃時，通過冷凝管的水流可以很慢，冷凝管的外殼可以微溫，在接近150℃時，可以考慮改用空氣冷凝管。
.jpg "小量蒸鎦裝置")
如蒸餾物的沸點超過150℃時，則必須用空氣冷凝管.空氣冷凝管的粗細大小，也視蒸餾物的沸點及蒸餾燒瓶的容積而定.當實驗室沒有空氣冷凝管時，則直徑在0.7-1厘米和長度在40厘米以上的玻璃管，也可作為空氣冷凝管的代用品.如蒸餾產品在冷凝管中結出固體，須局部加熱，以防阻塞。
在小量蒸餾時可用直立式冷凝管，以減少損失如圖2.1.2。
(三)加熱浴的選擇:有機化合物的蒸餾，除非在特殊情況下，是很少允許用直火加熱的，熱源一般來自加熱浴，液體的沸點在85℃以下，可以用水浴或水蒸氣浴;沸點在85-200℃之間，可以用油浴.但油浴在200℃以上易于變質(發黑變稠)和冒煙，很不理想，超過200℃時，可考慮選擇沙浴、石墨浴、金屬浴或硅油浴.沙浴雖能燒到很高溫度，但由于沙子導熱很慢，溫度升高極慢，且不能很快地調節或改變溫度，是其缺點.石墨的導熱性較好，因此石浴的效果較沙溶為好，金屬溶的導熱性最好，能夠達到的溫度也很高，溫度的調節和改變也極快;但缺點也很多，如價格高，比重大，冷時為整塊的固體，高溫時放出有害的金屬蒸氣等，金屬浴都是分別由不同品種的低熔點合金組成的，最常用的伍德合金的配方，為4分，2分鉛，1分鋅和1分鎘，它的熔點是71℃.應用硅油浴最為方便，但價較貴、如有條件的話，可用內裝電熱絲，外用玻璃絲織成的加熱包，既方便，又安全。
蒸餾燒瓶在加熱浴中應浸入至相近蒸餾液面，燒瓶底部與加熱浴的底部應保持一定的距離.測量加熱浴溫度的溫度計的汞球，應浸于加熱浴介質的一半深度之處。
蒸餾醚、二硫化碳等低沸點和易燃性液體時，不可用直接火焰或裸線電爐加熱.蒸餾這類物質時可用普通燈泡加熱或用無直接火源的熱水浴加熱.在接受器的出氣支管上，接一橡皮管，將未冷凝的蒸氣通入水槽的出水管中。
(四)蒸餾過程中的注意事項:在蒸餾過程中，應重點注意下列幾個問題，以防止產生不良效果或事故:
1.加熱浴的過熱問題:加熱浴必須比蒸餾液體的沸點高出若干度，否則是不能將被蒸餾物蒸出的.加熱浴溫度比沸點高出愈多，蒸餾速度愈快.但加浴的溫度一般最高不能比沸點超出30℃.在沸點很高的場合也絕不能超出40℃因加熱浴的溫度過高，易于產生二個現象一為蒸餾速度太快，蒸餾燒瓶中和冷凝器上部的蒸氣壓超過大氣壓，以致將上處的塞子沖開甚至將燒瓶炸裂，使大量蒸氣逸出.如易燃的物質即引起燃燒甚至爆炸，嚴重時可引起人身事故及火災這一現象在蒸餾低沸點物時尤應注意.另一現象為被蒸餾物的過熱分解.高沸點的化合物，在蒸餾時由于易被冷凝，往往蒸氣未達到素情燒瓶的支管處，即已回流冷凝而滴回?zé)恐校瑫r(shí)應掉換短頸蒸餾燒瓶，或用石棉線繞在蒸餾瓶頸上保溫辦法解決(或果用減壓蒸餾》如不用以上辦法面只提高加浴的溫度，則經過一定時間后，高沸點的液體往往因受熱過而分解或變質。
2.對被蒸餾物性質的了解在蒸餾前，對被蒸餾物的性質應作盡可能多的了解如對被蒸餾物的沸點范圍已經了解則對選擇加熱浴及選用冷凝系統極為有利.又如在室溫易固化的物體，則先了解其熔點后，即可在冷凝系統中作相應的預防措施(如縮短冷凝略程，在冷凝管中通溫水等)，不致將冷凝管道堵塞.物質在蒸餾中有無爆炸的可能，也是極為重要的.例如過氧化氫、肼等達到一定濃度時，三聚乙醛與濃硫酸達到一定比例時，有過氧化物的乙醚濃縮至一定程度時，均有在蒸餾過程中引起爆炸的可能.遇到這種可能性時，一方面在蒸餾過程中應注意適可而止或消除其爆炸因素;另一方畫這一類化合物的蒸餾本身就應在具有安全裝置的通風櫥中進行，工作人員并應戴上防護面罩。
3.其他注意事項:作為蒸餾用的燒瓶，應一律用圓底的冷凝管中的冷水流速，有時因水壓作用而改變，需要隨時注意蒸餾過程中，如沸石或碎磁片失效，會引起暴沸現象.如在蒸餾過程中出現嚴重的發泡現象，可加入少許醇類(乙醇丁醇等)或其他消泡劑。
二、分餾
當一個溶液是由二個或二個以上互溶的液體所組成，雖然它們的沸點并不相同，也不能由單純的蒸餾將它們分離或純化，分餾是在分餾柱中進行.分別集取不同溫度間隔內的餾出液以使各成分分開，這個方法稱為分餾。
分餾不僅在化學實驗室內，而且在工業上，應用極為廣泛.在有機合成上，它既可應用于混合溶劑的回收，也可應用于反應混合物的分離和反應產物的純化.在工業上，只要想到它在分離石油產品中的地位，就足以認識它的重要性了。
(一)分餾的基本原理:如有兩個沸點不同的液體混合在起，例如甲醇(沸點:64.65℃)和水(沸點:100℃)，或苯(沸點:80.10℃)和甲苯(沸點:110.63℃)，當它們沸騰時，在沸騰液體中的成分和與之平衡的素氣中的成分，是不一樣的；一般說來，蒸氣中所含的成分，以易揮發的(即沸點低的)物質為多.因此這樣的蒸氣凝結后生成的餾出物中，沸點低的成分便要比蒸餾瓶中的多.也就是說，水和甲醇混合物的餾出液中，甲醇的成分比留在蒸餾瓶中的多.苯和甲苯混合物蒸餾的情況也是一樣.關鍵在于，二個互溶而沸點不同的液體的混合物是否能通過簡單的蒸餾而分開或基本分開呢?根據實驗和理論的結果可以說，除非二者的沸點相差很大，是很難做到完全分離的.即使通過很多次重復的單純蒸餾，效率也是很低的.下面的一張苯一甲苯混合物的沸點和液體、蒸氣成分之間關系的曲線圖，足以解釋這一問題。
從圖2.1.3中，我們可以看出，當苯和甲苯的混合物液體成分為40％克分子苯和60％克分子甲苯時，其沸點為93℃在這一沸點時，我們從圖上可以看到與這一液相平衡的蒸氣成分為65％克分子苯和35％克分子甲苯，我們?nèi)魧⑦@一蒸氣冷凝，所得到的餾出物的成分便和蒸氣樣.即易揮發的苯的成分比蒸餾燒瓶中的增加了.如將這一餾出物再使之沸騰，則從圖2.1.3可以看出，與之平衡的蒸氣中苯的克分子成分又可提高到85％左右.如果將其蒸氣冷凝少許作為餾出液，則餾出液中苯的含量便提高到84％克分子.如將這餾出液再蒸餾一遍，則開始的少許餾出物中苯的含量將超過0％克分子.但是否一個克分子比為40％苯和60％甲的混合物經過這樣三次的單純蒸餾就能基本分離開來呢?完全不是這樣.在上面已經說過，圖中指出的在沸騰時的液體和蒸氣的成分，是在平衡狀態下的情況，假如我們從大量的蒸餾混合物中只冷凝極小一部分蒸氣作為餾出物，這不致響平衡.如果不斷將蒸氣冷凝，則由于這一沸騰系統中的揮發部分便會不斷減少，而使沸點逐步上升，逐步建立新的平衡，而按照相應沸點在圖上切割液一氣兩個成分曲線的垂直虛線便不斷地向左移，而在餾出液(它的成分是和蒸氣一致的)中的沸點高的成分便也不斷增加.因此，如需將這個混合物用簡單的蒸餾法分開，便要按照沸點將餾出液劃分成很多份.這很多份的餾出液又需經過很多次的反復蒸餾和劃分
即是說要經過很多次甚至無數次的蒸餾才能分開.因此單靠反復的簡單蒸餾來把二個或多個沸點不同的液體分開(尤其是沸點相差不是太多的)是不現實的。
.jpg "苯－甲苯混合物反復蒸餾的效應")
分餾的原理，便是被蒸餾的混合液體在蒸餾燒瓶中沸騰后，蒸氣進入分餾柱，在分餾中部分冷凝成液體.這樣的液體由于所含的低沸點成分較多，因此沸點也就較燒瓶中的液體為低.當燒瓶中的另一部分蒸氣上升至分餾柱中時，便和這已冷凝的液體進行熱交換，使它重新沸騰(而蒸氣自身則部分冷卻).這樣便又產生了一個新的液體和蒸氣的平衡，蒸氣內的低沸點部分又有所增加，這一新的蒸氣在分餾柱內上升時，又可凝結成液體，然后再與另一部分上升的蒸氣進行熱交換而沸騰.這樣在分餾時，由于上升蒸氣不斷地在分餾柱內凝結和蒸發，而每一次的凝結和蒸發，便將低滯點的成分提高步.因此蒸氣在分餾柱內上升的過程中，等于經過反復多次的簡單蒸餾，不斷提高低沸點成分.如分餾柱選擇得適當?shù)脑挘詈笤诜逐s柱頭上出來的蒸氣經冷凝后流出的可能是純低點的或低沸點物占主要成分的餾出物.這樣很難或不能用反復的簡單蒸餾所分開的混合液體，如果選用適當?shù)姆种?，則只要經過一次或少數幾次分餾便可完全分開了。
從上面的敘述看來，分餾的關套于選擇適當?shù)姆种覀儗?duì)于分餾柱的要求，不是章好，而是要選得恰如其分.對某一個分餾對象來說，如果分餾柱的分能力低了，便不能達到預期的分餾效果.但如分餾能力太高子不但對使用的分餾柱來說是一個浪費，而且面手回的液體太多，蒸館的速度大為降低，浪費了很多的熱量利時間[分柱的分能力和效率，是分別用“理論塔板值( theoretical plate number)和“理論塔板等效高度”( height equivalent to theoretical plate，HETP)來表示的簡單地說，一個理論塔板值就是相當于一次簡單的蒸館如果說一個分餾柱的分餾能力為六個理論塔板值(a=6)、那末通過這個分餾柱所取得的結果，便相當于通過六次簡單蒸餾的結果(而且是每一次的簡單蒸餾只取出極少的出物)一個具有同樣分餾能力的分餾柱，可以有不同的長度例如二個分餾柱，分餾能力都相當于20個理論塔板值，但一個高度為60厘米，另一個高度為20厘米，那末我們可以說，從分柱的單位高度的效率來講，前者效率低，后者效率高.所HETP，便是用理論塔板值去除分餾柱的高度所得的數值.這樣，一個60厘米高的分餾柱如具有20個理論塔板值，那末這分餾柱的HETP便是8厘米，而一個20厘米高的具有20個理論塔板值的分餾柱，它的HEIP為1厘米，從這個例子中，我們可看出分餾柱的HETP愈低，它的單位長度的分效率便愈高。
一個分餾柱的理論塔板值是可以用實驗方法測定的，但由于在有機合成中，對分餾柱理論塔板值在絕大部分場合只要有個大概的估計就行，因此就不在這里談它的測定方法。
(二)分餾柱的式樣和填充以及分餾設備的安裝:分餾在過去有很多種形式，到現在，實驗室所用的已經基本上簡化到二種形式了，即一種是簡單而效率較低的維氏分餾柱(Vigreux column)一種是分餾效率可以按需要調節的、裝填料的管式分餾柱。
維氏分餾柱是一個具有很多成犬牙交錯凹口的玻璃圓管(圖2.1.4甲)，高度從10厘米至60厘米左右不等，視需要而定。它幾乎是一般有機實驗室必備的儀器.它的優點是不需填料，在蒸餾過程中留在分餾柱內的液體很少，易裝易洗點是效率不高， HETP約為7-10厘米之間。
裝有填料的管式分餾柱，其空管如圖2.1.4乙所示的直徑，大致為2.5-3.5厘米，管的長度(指裝填料的部分約自30至60厘米，這些直徑和長度，也要看所需分餾柱的分餾能力及蒸餾的規模而定.而決定這類分餾柱效率的一個重要因素，是填料的種類.一般是充填“雷氏環”( Raschig ring）。這環事實上是一段段直徑與長度相等的玻璃管，具體尺寸視分餾柱的情況而定，在實驗室內可將直徑為6毫米的玻璃管截成6毫米長的小段(6×6毫米)，然后雜亂地填入管中即可，如用金屬線繞成的小螺旋圈(可用35毫米直徑的彈簧截成與直徑相等的長度使用)作為填料則效果更好.這類分餾柱的效率很高，HEIP可從2.5到1.如果裝置適當，則
可到1以下。
一般說來，實驗室用的分餾柱的理論塔板值，大概在1100的范圍之內。
.jpg "幾種分鎦柱")
分餾裝置，也有幾種情況.如果液體混合物的沸點不高，如甲醇和水，則可用一般分餾的裝置.如溫度較高，而二者的沸點相差是中等的(如苯和甲苯)，則可用一般分餾的裝置，而在餾出口上裝一冷凝器，使回流的程度加大(圖2.1.4丙).如液體混合物的沸點很高，而沸點又很近的，則除按上述裝置外，分餾柱的外面，應加保溫套.分餾柱外面的保溫套，有這樣幾種:(1)外用石棉線纏繞或用石棉泥做絕熱套;(2)外纏織有電熱絲的石棉帶，用調壓變壓器調節其溫度;(3)外用玻璃套，抽真空至10-3米汞柱壓カ，封閉抽氣孔，使成一真空溫套.圖2.1，4丁便是具有保溫分餾柱的裝置的一種。
（三）分餾的操作過程:分餾的關鍵，是選擇分餾柱和分餾裝置，一般說來被分餾混合物的沸點相差意大，則對分餾柱的要求愈低;愈小則對分餾柱的要求愈高.下面表2.1.1是需要得到良好分離時被蒸餾液體之間的沸點差與分餾裝置的理論塔板值的關系(π=理論塔板值)的一個參考材料。
表2.1.1沸點差與分餾裝置的理論塔板值的關系
| π |
△T |
π |
△T |
| 0 |
215 |
10 |
20 |
| 1 |
105 |
15 |
13 |
| 2 |
72 |
20 |
10 |
| 3 |
54 |
30 |
7 |
| 4 |
43 |
50 |
4 |
| 5 |
36 |
100 |
2 |
實際分餾時，相應的理論塔板值還要增加一些，甚至加一倍。一般說來，液體混合物沸點如相差在100℃以上，則可以不用分餾柱，如相差在25℃左右，可用圖2.1.4甲、乙或丙的裝置;相差在10℃左右則需更精細的分餾裝置如圖2.1.4丁那樣的了.在分餾的時候，回流物和餾出物需要有一個適當?shù)谋壤拍軐⒉煌悬c(diǎn)的液體分得盡可能完全，所謂適當?shù)谋壤话闶腔亓饕后w(內含高沸點物較多)的滴數，與蒸出液體的滴數的比即回流比，大體上與分餾柱的理論塔板值相等.我們根據被分餾物的沸點差，除了應用上面的材料來考慮分餾柱的理論塔板值和回流比外，還可參考下列公式
(T1+T2)
π=R=---------------
3(T2-T1)
式中π為分餾柱的理論塔板值，T1為沸點低的液體的沸點(絕對溫度)，T2為沸點高的液體的沸點(絕對溫度);R為標準回流比值、這一公式在實際應用時，可以比計算值高一些，而回流和蒸出值的比(即回流比)卻可比計算值低一些，因?yàn)槿绻亓鞅忍罅?，蒸餾的速率便太慢了.
分餾用的熱源，要求也比一般蒸餾精細一些，主要是能夠嚴格控制和保持穩定.一般說來，油浴是一個很好的熱源，但要精心調節并維持恒定，因?yàn)橹挥泻愣訜?，才能保持所需要的回流比?過快的加熱，不但分餾效率太差，而且會有“液泛現象(即分餾管內的液體凝結得多了，堵住了蒸氣上升的路.因此蒸氣便將液體向上抬)出現、如果加熱太慢了，分餾柱便會變成回流冷凝器而根本蒸不出東西來(尤其是沸點較高而沒有保溫設備的分餾柱會出現這樣的現象).
現在舉一個分餾甲醇和水的混合物的例子.將甲醇10毫升與水10毫升混合后，選擇一個裝有普通分餾柱的蒸餾裝置.然后用調節好溫度的油浴加熱，便在58分鐘內沸騰(燒瓶內需預加浮石).在沸騰后不久，即可看到在分餾柱內有一個凝縮液體的圈慢慢地向上升，這時須調節油浴溫度使這圈升得極慢，使在7-10分鐘內升到分餾柱的出口處，在分餾開始后，調節油浴溫度，使蒸餾以每分鐘均勻地在0.6-0.65毫升的速度范圍內進行(回流比約為2-3).并用一方格紙以沸點為縱軸，餾出物的毫升數為橫軸記錄蒸餾情況，則可得到圖2.1.5的曲線曲線轉折點即為甲醇與水的分離點、如欲將甲醇分出，可在沸點開始上升時(比恒定時高20)，掉換接受器.如將蒸出的甲醇再行分餾一次，即可得到基本上純的甲醇.
.jpg "水－甲醇混合物的分鎦")
如分餾物的沸點高，則分餾柱需加保溫套(圖2.1.4丁)如被分餾液體沸點相差少，則在分餾柱上端裝指形冷凝器(圖2.1.4丙)，以提高分餾效率.沸點較高而且易于分解的液體,可采用減壓分餾的裝置.
當一個混合物能生成恒沸混合物時，則通過分館僅能其部分分開.當達到共沸點時，由于相互平衡的液體和蒸氣的成分一致，便不能繼續分餾了、乙醇和水的混合物便是樣.乙醇的沸點是78:5℃，水是1000℃當乙醇含量達95%時生成恒沸混合物，沸78.15℃，便不能依靠一般分館辦法分離，必須用化學方法如加氧化鈣等去除水分而得較純的乙醇.
三、水蒸氣蒸餾
(一)水蒸氣蒸餾的意義:
水蒸氣蒸餾是用來提純或分高有機物的一種方法，常用于下面幾種情況、1、從大量樹脂狀雜質或不揮發性雜質中分離有機物、2.除去揮發性的有機雜質.3.從固體多的反應混合物中分離被吸附的液體產物、4某些有機物在其自身的沸點溫度時容易破壞，用水蒸氣蒸可以在100C℃以下的溫度蒸出。
這些被提純或被分離的有機物一般是與水不相溶或溶解度非常小(如系溶于水的物質，則它們?cè)谟兴嬖跁r(shí)蒸氣壓力將猛烈降低，如酸、醇、酚及胺類等)。
(二)水蒸氣蒸餾的基本原理:
二組分混合的液體，在一定的溫度時每種液體都有其各自的蒸氣壓。其蒸氣壓的大小與每種液體單獨存在時的蒸氣壓力一樣(即彼此不相干)設A、B為不相溶的兩種液體，A的蒸氣壓為pA，B的蒸氣壓為PB，則混合物的總蒸氣壓P=pA+PB.
混合物的沸點是總蒸氣壓力等于大氣壓力時的溫度，因此混合物的沸點將比二種液體的沸點都要低些.如其中一種液體為水,混合物在100°C以下即開始沸騰.此時蒸出的蒸氣中二物質的含量與其蒸氣分壓成比例.
設蒸氣中A含有πA克分子，B含有πB克分子，
則
πA PA WA WB
-----=------- πA=------- πB=--------
πB PB MA MB
WA MA?πA MA?PA
------=---------------=--------------
WB MB?πB MB?PB
下面是用水蒸氣蒸餾溴代苯的情況:
溴代苯在常壓下的沸點為150℃，水的沸點為100℃在95.5C℃時，水的蒸氣壓力=646毫米汞柱
溴代苯的蒸氣壓力=114毫米汞柱
此時總蒸氣壓力=646+114=760毫米汞柱
因此混合物在95.5時即開始沸騰蒸餾，蒸餾液中二物質的比:
W水 18×646 6.5
------------=------------＝-----
W溴代苯 157×114 10
即每蒸出水6.5克就能蒸出10克的溴代苯，或蒸餾液中含有溴代苯61％.這是理論值，實際蒸出的水量要多些，主要的原因是由于進入蒸餾瓶中的水蒸氣還來不及與被蒸餾物很好混合就離開蒸餾瓶，因此帶走的被蒸餾物較少，所以在蒸餾時通入的水蒸氣應盡量與被蒸餾物混合均勻.
某些有機物的蒸氣壓力在100℃時非常小(低于5毫米汞柱)，即使蒸出很多的水，被蒸餾物也只能蒸出極少量.在這種情況下，一般就不宜用水蒸氣蒸餾，可用過熱水蒸氣蒸餾.（九料化工http://f670.cn/）
(三)水蒸氣蒸餾的裝置

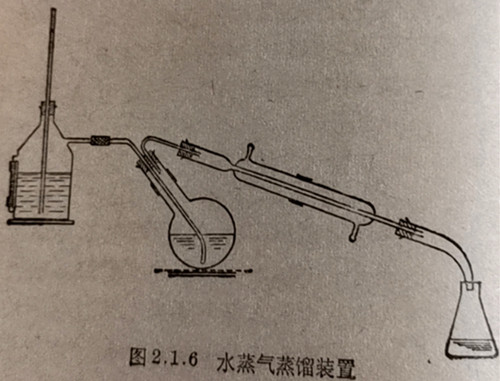

1.一般的水蒸氣蒸餾裝置如圖2.1.6.在水蒸氣發生器上安裝一長的安全管，下端幾達底部.蒸餾瓶宜用長頸圓底燒瓶，并傾斜適當?shù)慕嵌?，以防止蒸餾物沖至冷凝管中.發生器與蒸餾瓶之間用一橡皮管(最好是三通管)連接，它們之間的距離不宜太長.
蒸餾時先將被蒸餾物與少量水放于蒸餾瓶中，再通入水蒸氣.蒸餾瓶用小火加熱以防止水蒸氣在蒸餾瓶中冷凝，通入的水蒸氣要對準被蒸餾物以增加蒸餾效力.如遇被蒸餾物易于凝固，應經常注意防止冷凝管堵塞。如已出現堵塞現象，可暫時停止通入冷水，使凝固物熔化.在此種情況下，如水蒸氣不能冷凝，則可于接受瓶上另裝一回流冷凝管.停止蒸餾前，應先斷去連接發生器與蒸餾瓶之間的橡皮管(如用三通管時先使連接管與大氣相通)，再去掉火，以防止液體由蒸餾瓶倒流回發生器.

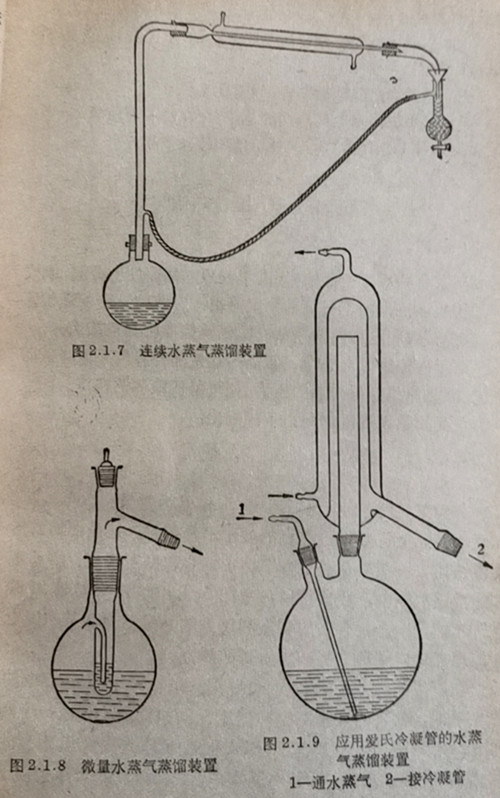

2.連續水蒸氣蒸餾裝置(比水重的有機物)，可按圖2.1.7裝置。
3.微量水蒸氣蒸餾裝置，如圖2.1.8.
4.如需加快水蒸氣蒸餾的速率，則在冷凝管前裝上一個愛氏冷凝管(如圖2.1.9)，可以增加冷凝效率。
.jpg "水蒸氣蒸餾裝置")
.jpg "更多水蒸氣蒸餾裝置")
