可再分散性乳膠粉

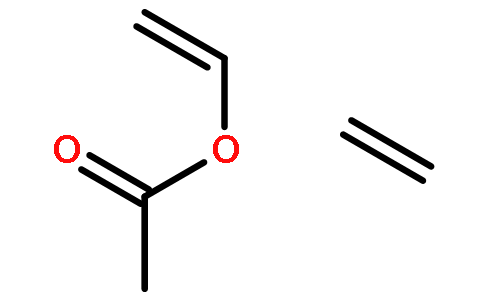

中文名稱:可再分散性乳膠粉英文名稱:Ethylene-vinyl acetate copolymer別稱:EVA樹脂;乙烯醋酸乙烯酯共聚合物;聚(乙烯-co-乙酸乙烯酯);乙烯/VA共聚物;乙烯-醋酸乙烯共聚物;分子式: C6H10O2分子量: 342.43CAS登錄號(hào): 24937-78-8
質(zhì)檢信息質(zhì)檢項(xiàng)目 指標(biāo)值水分,% ≤0.2含量,% ≥乙烯-醋酸乙烯共聚物,醋酸乙烯 12 wt. %,熔融指數(shù)8 g/10 min(190°C/2.16kg)胺鹽含量 % ≤ 5.0PSA: 26.30000LOGP: 1.49520
化學(xué)特性可再分散性乳膠粉是一種化學(xué)物質(zhì),固體粉末,密度0.948 g/mL at 25ºC沸點(diǎn)170.6ºC at 760mmHg熔點(diǎn)99ºC閃點(diǎn)260ºC蒸汽壓:0.714mmHg at 25°C。乙烯-醋酸乙烯共聚物(EVA)是由乙烯和醋酸乙烯按照不同的比例共聚而得,EVA這個(gè)英文縮寫中的E就代表乙烯成分,VA代表醋酸乙烯成分,其性能與醋酸乙烯(VA)的含量密切相關(guān),根據(jù)VA含量的不同可以分為三類:VA含量在5%-40%稱EVA塑料,主要用于聚乙烯改性、制造電線電纜、薄膜極其他成型制品和混合料等;VA含量在40%-90%稱為EVA橡膠,主要用于橡膠、電纜和汽車工業(yè)部件;VA含量高于90%稱為聚醋酸乙烯乳液,主要用于粘合劑、涂料等。EVA具有良好的耐沖擊和耐應(yīng)力開裂、柔軟性、高彈性、抗穿刺以及化學(xué)穩(wěn)定性、電性能較好、生物相容性好,同時(shí)密度低,且與填料、阻燃劑有較好的相容性。EVA隨著VA含量的不同,從塑料、到橡膠、再到乳液,應(yīng)用范圍較廣,適合于擠出、注塑、吹塑、涂覆、熱成型等多種加工方式,可應(yīng)用于電纜,密封件、醫(yī)療、絕緣薄膜、管材、板材、建材、電氣配件、汽車配件和日用品等多類產(chǎn)品。EVA簡(jiǎn)單描述就是在聚乙烯(PE)的長(zhǎng)鏈結(jié)構(gòu)中引入醋酸乙烯(VA)基,其中的VA含量是影響其性能的最大因素,因?yàn)閂A是極性基團(tuán),隨著VA含量的增加,結(jié)晶度降低,提高了柔韌性、抗沖擊性和耐油性,但相應(yīng)的其極性增加,所以和填料相溶性增加,阻燃性也略有增加。
產(chǎn)品用途可再分散性乳膠粉用作用作各種薄膜、發(fā)泡制品、熱熔膠和聚合物改性劑 2.主要用于制造熱熔膠黏劑。可代替部分PVC和橡膠,還可用于電纜護(hù)套、包裝和農(nóng)用薄膜、醫(yī)藥材料、鈣塑材料、層合材料等。材料科學(xué)。
生產(chǎn)方法均勻撒粉,熱壓。 1.由乙烯和醋酸乙烯共聚而得,聚合方法有3種。①高壓本體聚合:使用98MPa以上的壓力,用類似于高壓聚乙烯生產(chǎn)方法來生產(chǎn)EVA。②中壓懸浮聚合:將水和聚丙烯酸鹽等懸浮穩(wěn)定劑與VAc制成懸浮液,放入除去氧氣的反應(yīng)釜中,壓入乙烯,在自由基引發(fā)劑存在下,在9.8~29.4MPa(100~300KGF/cm2)、75~80℃溫度下邊攪拌邊聚合。③溶液聚合法:選擇不產(chǎn)生鏈轉(zhuǎn)移的叔丁醇、脂肪族烴類和苯做溶劑,以過氧化物、偶氮化合物做引發(fā)劑,在65℃、7.8MPa的壓力下共聚。 將乙烯、醋酸乙烯、引發(fā)劑及分子量調(diào)節(jié)劑,按一定配比經(jīng)壓縮機(jī)加入高壓管式反應(yīng)器中,于200~220℃和150~160MPa壓力下進(jìn)行聚合反應(yīng),即得含15%~30%醋酸乙烯的共聚物,它與未反應(yīng)的氣體首先在20~30MPa的高壓分離器分離,未反應(yīng)的氣體經(jīng)高壓循環(huán)系統(tǒng)重新參加反應(yīng)。聚合物從低壓分離器中分離出來,經(jīng)擠出、切粒、干燥得EVA產(chǎn)品。從低壓分離器分離出來的EVA經(jīng)冷卻系統(tǒng)分離出醋酸乙烯后,乙烯經(jīng)低壓循環(huán)系統(tǒng)重新參加反應(yīng)。
產(chǎn)品信息 [重量] 250g [顏色] 白色 危險(xiǎn)性類別 [危險(xiǎn)性類別] 非危險(xiǎn)品
東西很喜歡,質(zhì)量也很好的,這個(gè)價(jià)格能買到是真的很劃算
