凝膠滲透色譜的基本儀器設備
抖化學 / 2022-11-04
凝膠滲透色譜的基本儀器設備由GPC推導出聚合物分子量分布的基本情報來源是凝膠色譜圖，它可被看作是以濃度對保留體積為坐標的分子量分布。在描述將此曲線轉換為更習用的坐標方法之前，概述一下GPC所需的基本儀器設備。
用于聚合物的GPC儀器設備與其它HPLC的儀器非常相似，常規的HPLC儀器也確實可用于許多GPC的應用。然而，雖然高壓GPC的微粒凝膠柱的最新發展[51對于聚合物的更簡單和更快速的GPC技術的發展提供了巨大的潛力，但大多數聚合物實驗室
中使用的儀器卻與常規的HPLC儀器有很大差別。
用于聚合物GPC分析的柱子幾乎均為直形，總長度1.2米(4英尺)，外徑7毫米(3/8英寸)。要有足夠的分辨率可用到多達8根柱子組成的系列，以致柱烘箱巨大，典型的儀器是個大型落地式裝置。與HPLC的溶劑壓力通常在35兆牛頓/米(5000磅英寸²)不同，GPC儀器的溶劑壓力很少超過2兆牛頓/米(300磅/英寸²)。GPC儀器通常每天運轉24小時，使用大容量(20升)的溶劑貯槽和擁有脈沖阻尼系統的往復泵。溶劑的脫氣很重要，這由將溶劑加熱至僅低于沸點來完成。因?yàn)樵S多市售的重要聚合物特別是聚烯烴類只在溫度超過130°0時才溶解，所以GPC儀器的柱烘箱和檢測器系統必須能夠在這一溫度操作;這種設備在HPLC儀器中很少見。

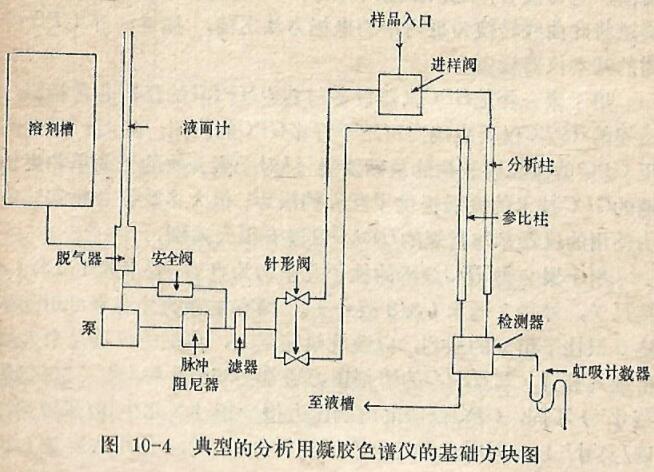

圖10-4表示常規GPC儀器的線路圖。除已描述的特征以外，GPC和HPLC設備之間最顯著的差異是前者擁有直接監控柱中流出溶劑體積的設備。這通常是將流出液收集于小的( 5毫升)虹吸管，它的“傾卸”切斷了光束，在檢測器的輸出信號上引起一個疊合的標記。由于將凝膠色譜圖轉化為w(M)函數時需要處理大量數據，因此將檢測器輸出信號以適于計算機的方式收集會有很多益處。用點滴計數器代替虹吸系統較為方便，其中每滴溶劑都切斷光束，每亳升溶劑產生50到100次脈沖，使得能夠用數據記錄器對檢測器的輸出信號作精確的分析記錄。常規GPC的“技術發展水平”已由M ontague作了綜述[6]，Tit terton則描述了一種高級的、在高溫下使用的GPC儀器[7]。
雖然所有用于常規HPLC的檢測器均可用于GPC，但實際上卻大都選用示差折光儀。折光率檢測法相當靈敏、非特異、可用于所有的聚合物-溶劑組合。其主要缺點是對溫度變化和流速波動的高度敏感性。采用UV或IR吸收的檢測器避免了這些缺陷，
在共聚物或均聚物的混合物分析中常常很有用，因?yàn)榭梢允顾鼈?/span>對于一個組分具有選擇性。分光光度檢測器對合成的聚合物并不能經常實現其固有的靈敏度，這些聚合物在溶劑吸收的空白區城很少具有高消光系數的吸收作用。
GPC系統的核心是直接影響分離的多孔凝膠。凝膠柱的選擇和填充將在下文詳細討論(211頁);目前只要指出:僅有兩種類型的凝膠對于聚合物在有機溶劑中的分析極有用。最廣泛使用的凝膠是高度交聯的聚(苯乙烯一共一二乙烯苯)材料(CLPS),已證明對廣范圍的聚合物類型是很成功的。另-經常使用的材料是多孔玻璃或硅膠的無機凝膠。

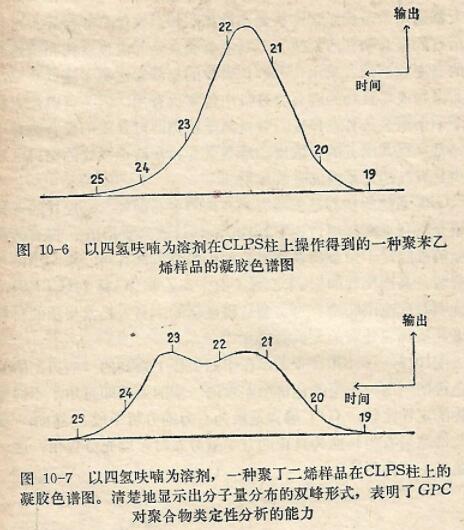

圖10 5, 10-6和10-7表示在不同條件下得到的一些典型的凝膠色譜圖。這一類型的色譜圖無須進.步的處理即可用于不同聚合物的定性比較，GPC 確實是極為有力的分析手段。然而，凝膠色譜圖只有當轉換為真正的分子量分布時才能充分應用;這一問題在下節內討論。

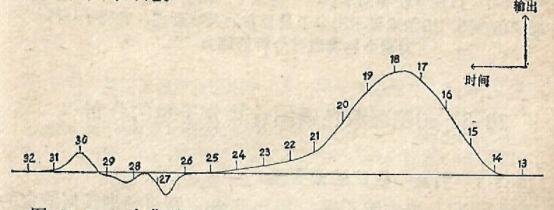

圖10-5 一個典型的凝膠滲透色譜圖。樣品，聚丙烯腈;溶劑，二甲基乙酰胺;柱,CLPS。 數字記號相應于5亳升容量的虹吸管記數器的“傾卸”。從注樣開始記錄數字，注射是在計數時進行的。收集到的記數為26以后的小峰是由低分子量的雜質引起的，這是所有凝膠色譜的共同特點。為方便起見，在圖10-6和10-7中予以略去
.jpg "凝膠色譜圖")
.
.jpg "典型的分析用凝膠色譜儀的基礎方塊圖")
.jpg "一個典型的凝膠滲透色譜圖")
