欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

 【泡沫膠】360多功能聚氨酯泡沫填縫劑

中文名稱：泡沫膠,360多功能聚氨酯泡沫填縫劑

English names：Multifunctional polyurethane foam filler，styrofoam

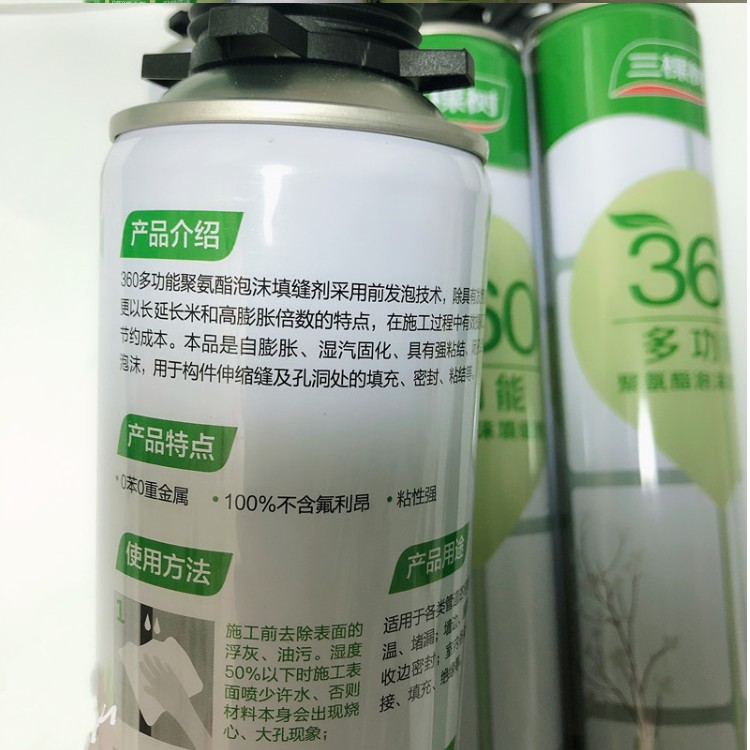

產品介紹:

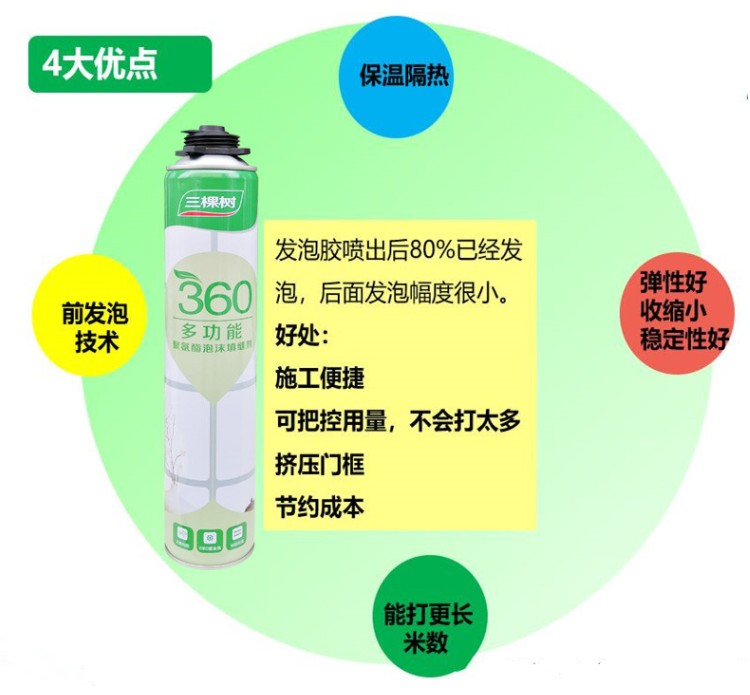

360多功能聚氨酯泡沫填縫劑采用前發(fā)泡技術，除具有發(fā)泡膠的通性外，更以超長延長米和高膨脹倍數(shù)的特點，在施工過程中有效果提高工作效率和節(jié)約成本。本品是自膨脹、濕汽固化、具有強粘結、閉孔結構的彈性泡沫，用于構件伸縮縫及孔洞的填充、密封、粘結等。

產品特點：

0苯0重金屬 100%不含氟利昂，粘性強。

產品用途：

360多功能聚氨酯泡沫填縫劑適用于各類管道的密封、隔熱、保溫、堵漏、墻邊、屋頂和圍護板的收邊密封；室內各處的固定、粘接、填充、絕緣等。

泡沫膠使用方法:

1、施工前去除表面的浮灰、油污、濕度、50%以下時施工表面噴少許水、否則材料本身會出現(xiàn)燒心、大孔現(xiàn)象；

2、使用前上下?lián)u勻料罐60秒，然后將膠槍安裝到料罐上，施膠時始終保持料罐豎直向下；

3、垂直縫隙自下而上施工，填滿至縫隙的70%即可；

4、泡沫固化后，切除多余泡沫；

5、泡沫本身不抗紫外線，所以建議在固化的泡沫表面用其它材料涂裝，如硅膠，石膏或油漆（施膠24小時后涂裝）。

注：

1、泡沫固化前可用專用清洗劑清除；

2、泡沫表干消粘時間為10分鐘左右，60分鐘后可以切割，并在3-5小時達到穩(wěn)定。



聚氨酯填縫劑罐的正常使用溫度為5～+40℃，最佳使用溫度18～25℃。低溫情況下，建議將本品在25～30℃環(huán)境中恒溫放置30分鐘再使用，以保證其最佳性能。固化后的泡沫耐溫范圍為-35℃～80℃。聚氨酯填縫劑屬濕固化泡沫，使用時應噴在潮濕的表面，濕度越大，固化越快。未固化的泡沫可用清洗劑清理，而固化后的泡沫應用機械的方法（沙磨或切割）除去。 固化后的泡沫受紫外光照射后會泛黃，建議在固化后的泡沫表面用其他材料涂裝（水泥砂漿，涂料等）。

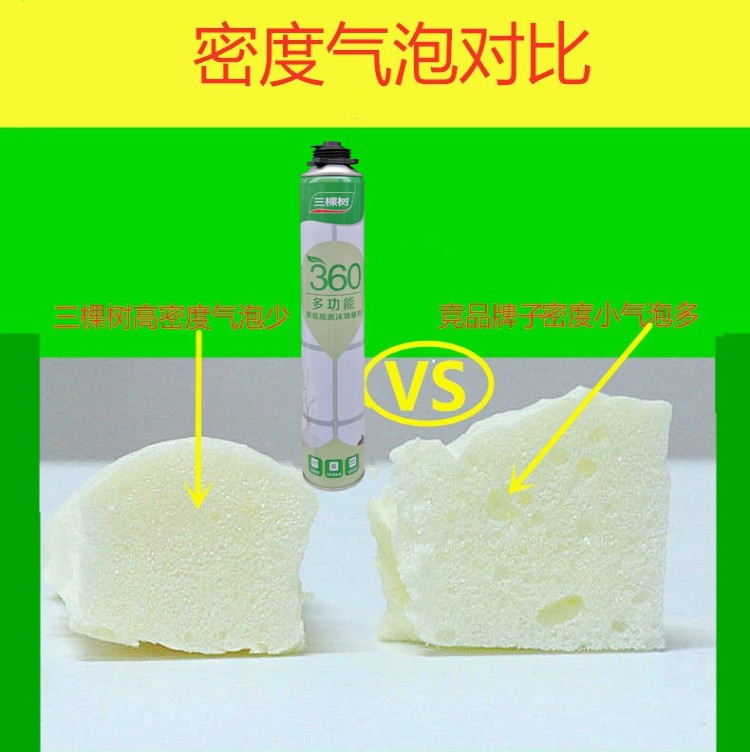

氨酯泡沫填縫劑，俗稱發(fā)泡劑、發(fā)泡膠、PU填縫劑，是氣霧技術和聚氨酯泡沫技術交叉結合的產物。當物料從氣霧罐中噴出時，泡沫狀的聚氨酯物料會迅速膨脹并與空氣或接觸到的基體中的水分發(fā)生固化反應形成泡沫。固化后的聚氨酯泡沫填縫劑泡沫具有填縫、粘結、密封、隔熱、吸音等多種效果，是一種環(huán)保節(jié)能、使用方便的建筑材料，可適用于密封堵漏、填空補縫、固定粘結，保溫隔音，尤其適用于塑鋼或鋁合金門窗和墻體間的密封堵漏及防水，使用也越來越廣泛。

360多功能聚氨酯泡沫填縫劑制備

報道一、CN201611213415報道了一種聚氨酯泡沫填縫劑，所述聚氨酯泡沫填縫劑主要由以下重量份的原料組成：官能度為3的聚醚多元醇、官能度為2聚酯多元醇和多甲基異氰酸酯混合物200份，二甲醚60 份，二丁基錫二月桂酸6份，有機硅酮泡沫穩(wěn)定劑7份，三氧化氯和氧化銻復合物5份，聚丙烯酸、聚丙烯酰胺和聚甲基丙烯酸水凝膠混合物3份，聚丙烯酸、聚丙烯酰胺和聚甲基丙烯酸 水凝膠混合物按照重量1∶1∶1.5混合。相比現(xiàn)有技術，增加了聚丙烯酸、聚丙烯酰胺和聚甲基丙烯酸水凝膠混合物的粘性劑，其粘性相比現(xiàn)有技術的填充劑提高35％。

一種聚氨酯泡沫填縫劑的制備方法，將按重量份配比好的聚氨酯預聚體，發(fā)泡劑，催化劑，泡沫穩(wěn)定劑、阻燃劑與粘合劑混合，在常溫下攪拌均勻，裝入壓力容器。

報道二、CN201410773472.0報道了一種一次發(fā)泡的單組份聚氨酯泡沫填縫劑的 制備方法。該方法使用復合催化劑及加入偶聯(lián)劑，能夠提高泡沫凝膠速度，快速成型，并加 入有機溶劑使單組份聚氨酯泡沫填縫劑在施工使用時，噴出泡沫迅速膨脹固定，能夠一次 發(fā)泡定型90-100％，并且膨脹率高，增大發(fā)泡體積。

合成復合催化劑

在配有恒溫水浴裝置，并裝有溫度計、滴液漏斗、機械攪拌的200ml三口燒瓶中，加 入65.6克2-甲基己酸，開啟攪拌。在滴液漏斗中，加入1，8-二氮雜二環(huán)-雙環(huán)(5，4，0)-7-十 一烯77克，在控制溫度10℃，緩慢滴加入三口瓶中，30分鐘滴畢。升溫至90℃，反應2小時后， 降溫至室溫，過濾，得到復合催化劑。

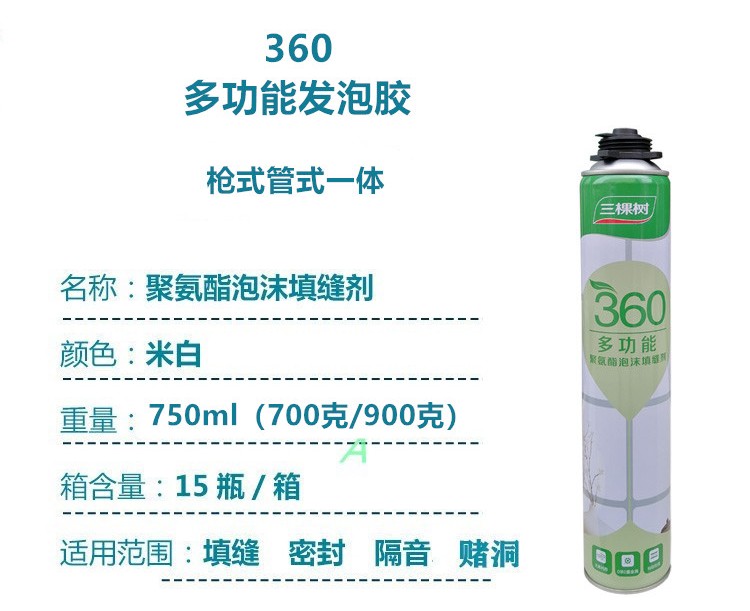

產品信息
[重量]	500g
[顏色]	白色
