烴類蒸汽轉化催化劑
三水錳礦 / 2021-08-05
烴類蒸汽轉化催化劑
合成氨的直接原料是氫和氮?？諝庵杏腥≈槐M的，所以合成氨的關鍵是如何取得廉價的氫。

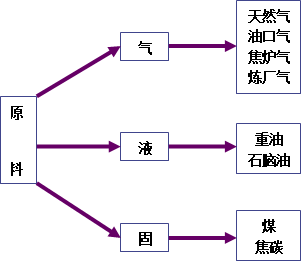

制氫的方法很多，現在合成氨工業中主要采用下列兩種方法:一種是水蒸汽在高溫下與煤焦反應制氫，另一種是以烴類為原料的制氫方法。前法生產成本高，所以現代大型氨廠都采用后方法。
以烴類為原料的制氫路線，又有兩種重要方法。即蒸汽轉化法和部分氧化法。本節僅敘述應用廣泛的蒸汽轉化法。
一、烴類蒸汽催化轉化反應
經過加氫脫硫的烴類，即可用作蒸汽轉化的原料。原料烴與定比例的蒸汽在高溫下通過第一段催化劑床層，即發生轉化反應。得到含有H2、CO、CO2和少量CH的混合氣體。為了使混合氣體中CH的含量進一步降低到滿足合成氨原料氣要求的濃度，還需要在第二段轉化器里，在高溫下進行二次催化轉化。一次轉化后的氣體需要配入適量空氣，這一方面為了升高轉化溫度，降低CH4含量另一方面添加了氮，使二段出口氣體中H2:N2為3:1。
烴類的轉化反應如下：
1.以甲烷為原料時
CH4+H2O≒CO+3H2 ?H25℃=+49.2千卡/克分子同時建立了水煤氣轉換平衡。
CO+H2O≒CO2+H2 ?H25℃=+39，4千卡/克分子
2.以其他烴類為原料時He
CnHm+(n+x)H2O≒(n+m/2+x)H2+(n-x)Co+xCO
CO+H2O≒CO2+H2
CO+3H2≒CH4+H2O
以上反應都是可逆的。反應后混合氣體的組成，雖然隨催化劑的活性有某些變化，但主要決定于相應的熱力學平衡。因此，進行化學熱力學的分析和計算對有效的進行烴類蒸汽轉化的過程是十分重要的?，F(xiàn)在已經積累了一系列的數據和圖表。
對于甲烷和石腦油的轉化，H、CH、CO和CO2的平衡度是溫度、壓力和蒸汽比的函數。甲烷轉化時甲烷的平衡濃度和石腦油轉化時氫的平衡濃度與溫度、壓力、蒸汽比的關系分別繪于圖6-4和圖6-5。
由圖可見，高溫、低壓、蒸汽與烴比值大，有利于烴類的轉化反應。
烴類轉化反應的熱效應總括起來是吸熱的，故必須外加熱量。為了達到高的轉化溫度，在第一段轉化器內化劑裝入處于輻射段的并列的管內。烴類和蒸汽的混合物在一段的入口溫度為400～500℃，出溫度為750～800℃。第二段轉化器也是裝有化劑的容器。自一段轉化器的混合氣體配入適量空氣后送入二段轉化器?？諝庠诙无D(zhuǎn)化器內燒出的熱量進一提高轉化氣的溫度。二段的轉化溫度比一段約提高150～200℃。從二段轉化器出來的混合氣體達到平衡。在這樣的條件下甲烷的平衡含量很低，可以滿足合成氨對原料氣的要求。
從熱力學平衡觀點來看，壓力愈低，愈有利于烴類轉化反應。但是在反應前加壓能節約壓縮功率。所以目前已將轉化壓力提高到20～40公斤/厘米。
蒸汽與烴的比值大，有利于烴類的轉化反應。但設備生產能力小，增加回收蒸汽的設備投資;反之，如果蒸汽與烴的比值小，反應析炭，降低催化劑活性，并增大流體阻力。因此要有一個適宜的比值，此值隨原料烴的性質和催化劑的性能不同而異，一般HO/C為3～8。
二、轉化催化劑
對不同的烴類原料，以及對同一原料由于一段和二段轉化的作用不同，需要采用不同的催化劑。對于烴類轉化，Mi是最有效的催化劑。迄今為止，在絕大多數有用的催化劑的配方中，都是以鎳為活性組份。所不同的是其他組份如A1O、MgO、CaO等的不同。這些組份對催化性質以及對強度、密度、耐熱性等物理
性質都有影響。作為例子，英國ICI公司的三種轉化催化劑的化學組成、性能和用途列于表6-4。
以下分別敘述催化劑的活性組份、載體和催化劑制備方法。
1、催化劑的活性組份
在元素周期表上第厘族的過渡元素對烴類蒸汽轉化都有性在氧化鋁或氧化載體上過元素的化活性順序?yàn)?
Rn， Ru＞Ni， Pd， Pt＞(Ren，7Cu1.3，)＞Co雖然有一些金屬以單位重量計比鎳更活潑，但從經濟上和性能上綜合考慮，是最適用的金屬。所以鎳是目前工業轉化化劑唯一的活性組份。
在制備好的鎳催化劑中，鎳是以NO狀態存在的。使用前N在轉化器內直接還原為金屬鎳。催化劑的活性高低，取決于金屬比表面的大小。因此為了制得高活性的催化劑，要求制備細分散的Ni晶粒，并且要防止微晶增長，或者使其增長速度盡可能緩慢。
為了提高鎳催化劑的活性，可加入助催化劑。表6-5列出了早期的研究結果?？梢钥闯鯩gO和Al23對天然氣轉化的NiAO催化劑具有很好的助催化性能。而且它們又都是耐熱性優良的氧化物。
2，鎳化劑的載體
烴類蒸汽轉化催化劑的操作條件是非?？痰摹Ｉ踔猎诙无D(zhuǎn)化時操作溫度也要比其他大多數催化劑的操作溫度高200300℃。而且化劑長期處在水蒸汽和氫的高分壓下，這就要化劑必須具有良好的物理性質。借助于載體的作用，通?？梢缘玫綕M意的結果。

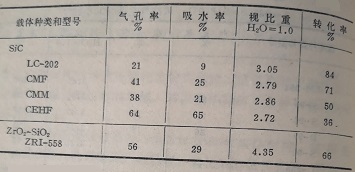

載體材料對催化性質的影響，常常差別很大，表6-6是不同載體對5％Ni化劑催化性能的影響數據?？梢钥闯?，熔融的Mg0和Al2O3具有優良的性能。
正像我們在第一章中所指出的，載體在這里除物理的或機的作用外，也還起到某些化學作用。
用適當方法在高溫下制得的難熔氧化物，例如氧化鎂、氧化鋁，既具有高的機械強度，又有足夠的比表面，這種表面在高溫下也是穩定的。
金屬鎳的熔點為1453℃。而轉化反應的溫度長時間處在它的半熔溫度以上，細分散的鎳的品體在這樣高的溫度下很容易活動、互相靠近而熔結。適宜的載體應具有這樣的性質和表面結構，即使易熔的鎳微品體分散在它的表面上而又不熔結。這時載體既起分散作用，又起阻止微晶熔結的作用。
不同的載體對鎳的分散作用也是不同的。表6-7列出了在相同的含鎳量和相同的制備條件下三種體對保的分散作用。
表6-7不同載體對德的分散作用
| 10%Ni載在 |
SiO2 |
Al2O3 |
SiO2-Al2O3 |
| 鎳的比表面 米²/克Ni |
13.3 |
15.6 |
6.83 |
載體對鎳不僅起上述的物理作用，也常常伴隨著發生化學作用。載體的化學作用表現在載體對金屬鎳的比催化活性的影響。例如上述三種催化劑對乙烷氫解反應的比催化活性相差很大。從表6-8和表6-7中可以看出，當將載體SiO2換為SiO2-Al2O3時，鎳的比表面約減少一半(從13，3減到6，83米2/克)，而比活性卻增加了50倍。這就是說，載體對鎳催化活性的影響比對鎳比表面的影響大得多。
表6-8不同載體對Ni的比值催化活性的影響
| 10%Ni載在 |
SiO2 |
Al2O3 |
SiO2-Al2O3 |
|
比催化活性(在191℃下轉化的乙烷
分子數/小時/米Ni)
|
15.5×10^-5 |
8.25×10^-5 |
0.293×10^-5 |
在高溫下操作的轉化催化劑，載體的各組份之間及載體與鎳之間發生化學作用是不可避免的。例如，鎳與氧化硅生成硅酸，鎳與氧化鋁生成鎳鋁尖晶石等等。這些新的化合物的生成，一般都使催化劑的催化性能發生變化。
SiO2、Al2O3，和SiO2-Al2O3都是固體酸，在高溫下對烴類的熱裂化起催化作用。因此用這些物質為載體時，必須加堿性物質中和其酸性。此外，SiO2在高溫水蒸汽中的揮發性是顯著的，這可能是由于形成原酸s(OH，的緣故。結果導致催化劑中的流失，而沉積在鍋爐、熱交換器等設備中一些較冷的部分，造成操作上的困難。加入堿性物質能與SiO2牢固的結合在一起而不揮發。當用氧化鎂為載體時，必須注意它在高溫下能與水起水合作用，結果使催化劑的強度減小，甚至碎裂。氧化鈣也具有性質。
3.鎳催化劑的制備
鎳催化劑的制備一般用共沉淀法、混合法、浸潰法。其原理與前節中加氫脫硫化劑的制法是相似的這三種方法中，共沉淀法能制得鎳晶粒小、分散度高的化劑，因而活性比較高。是目前廣泛采用的方法。
用共沉淀法或混合法需要高溫焙燒。這樣就使催化劑中一部分氧化鎳與載體化合成為固溶體或尖晶石，導致催化劑中所含的鎳在使用前不易完全還原成金屬鎳，因而降低了鎳的利用率。這是這種制法的缺點。當用浸漬法制備化劑時，用鎳量少，而且焙燒溫度低，載體與氧化鎳之間不易生成新的化合物，因而容易還原，能提高鎳的利用率。
用于浸漬法的載體，通常都是在高溫下燒結的低比表面的耐熔氧化物。一般浸漬的鎳量不高，活性較低。所以通常只限于用在第二段轉化器的上部。在這里，催化劑床層溫度高達900～1100℃0。由于浸技術的改進，選擇適當?shù)闹鷦?，就有可能使鎳在載體表面上分散均勻，從而提高催化劑的活性。因此，浸漬法將是制備轉化催化劑的重要方法。
鎳催化劑在一段蒸汽轉化中存在的突出問題是析炭，而強度和耐熱性則是第二段轉化中的主要問題。解決結炭問題是靠加入抗結炭劑，如鉀、鈾等助催化劑。并且也要嚴格控制操作條件，如蒸汽與烴的比值。解決強度和耐熱性問題，除選擇適宜的作為載體、助催化劑和添加劑的原料外，主要決定于制法和所取條件。
上述三種制備方法，都有高溫焙燒過程。目的是使載體與活性物質或載體組份之間有更好的結合，從而使催化劑具有足夠的強度。例如NiO與SiO2生成新的化合物 Ni2SiO4;NiO與MgO生成固溶體;Ni與Al2O3生成鋁鎳尖晶石，載體組份MgO-Al2O3生成鎂鋁尖石，Mgo與SiO2形成輝石類，Al2O3與SiO2形成莫爾(MOR)石等等。由這固溶體成尖晶石的生成，使催化劑有比較高的強度和熱的穩定性。
燒結的溫度和時間與固溶體或尖石的形成程度有切關系。常溫度越高或時間越長則形成固溶體或尖品石的程度就越大，因而化劑的強度和熱的穩定性也越好。
但是，燒溫度影響化劑的比表面和平均顆粒大小。對NiO-Al2O3體系的化劑來說，燒結溫度越高，則化劑的比表面越小、而平均顆粒越大。此外，燒溫度越高，化劑的還原越難。這是因?yàn)闊Y(jié)溫度高，形成的固溶體或尖晶石的程度就高，從固溶體或尖晶石還原成金屬鎳比從氧化鎳還原成金屬困難.
催化劑中鎳晶體隨著燒溫度的升高而變大。例如對NiO-SiO2體系，燒結溫度(750～1050℃)對由共沉淀法和混合法制備的催化劑中鎳晶體大小的影響，列于表6-9。
此外，燒結溫度對化劑還原后Ni晶體大小也有影響。例如在不同溫度下燒的NiO-A1O體系化劑，在70℃用氫還原二小時后用行射儀測定的Ni體大小的變化列于表6-10。
在兩種制備方法中，還原后Ni晶體的粒度開始隨預先燒結溫度的升高而增大，以后又下降。這種現象可以這樣解釋，即當燒結溫度高時，生成的鎳鋁尖晶石的數量也多，而尖晶石Ni還原成金屬鎳雖比NO還原成金屬鎳?yán)щy，但還原后的Ni品粒般比較細，分散度高，比表面大，因而活性也高。對于NiO-Mg體系的催化劑，由固溶體還原的鎳，也出現相似的現象。
在催化劑高溫焙燒的過程中，還要注意催化劑中發生的相變和轉晶。例如混合成型采用含硅酸二鈣(2CaSiO2)的粘結劑時，經高溫熔燒后冷卻到650℃以下，則由B-型的硅酸二鈣轉變成型的硅酸二鈣。在轉變中體積增加10％，產生的這種膨脹能使催化劑碎裂粉化。為此，要加入少量如B2O3Mn2O3等抑制劑。

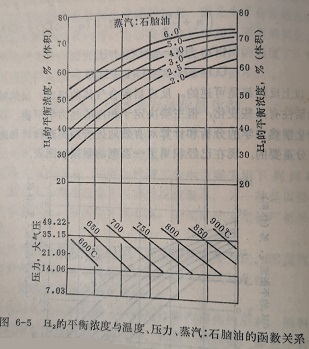

.jpg "氫的平衡濃度與溫度、壓力、蒸汽比的關系")
.jpg "氫的平衡濃度與溫度、壓力、蒸汽比的關系")

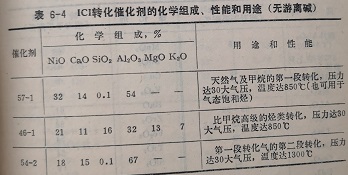

.jpg "ICI公司的三種轉化催化劑的化學組成、性能和用途")

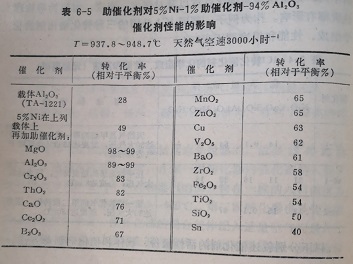

.jpg "早期的研究結果")

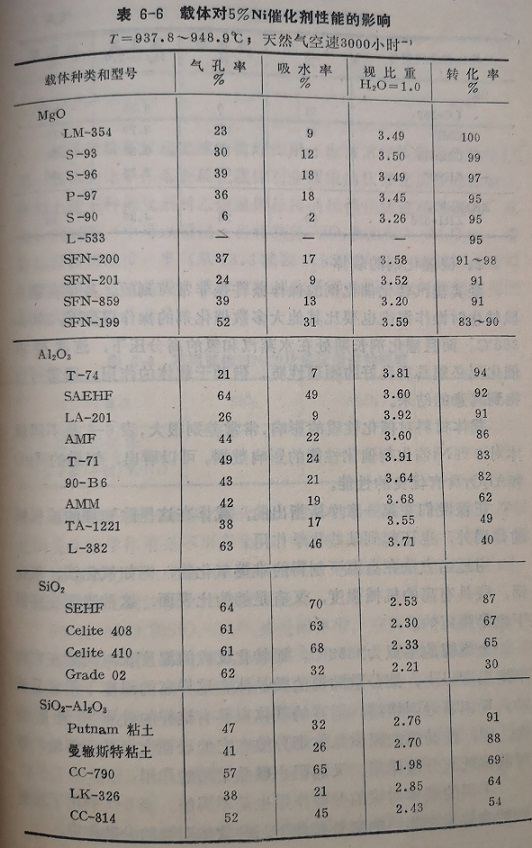

.jpg "不同載體對5％Ni化劑催化性能的影響數據")
.jpg)

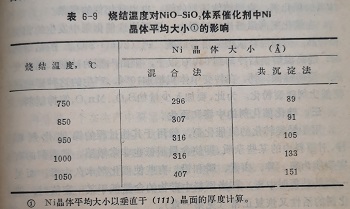

.jpg "NiO-SiO2體系")

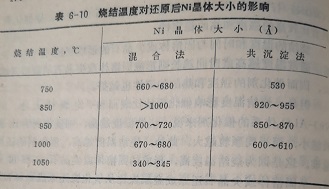

.jpg "在70℃用氫還原二小時后用行射儀測定的Ni體大小的變化")
