裂解氣選擇催化加氫脫炔烴
三水錳礦 / 2021-08-07
石油化工基礎原料生產用的催化劑
乙烯、丙烯、丁二烯、乙苯、苯、甲苯、二甲苯和萘是有機合成和三大合成材料工業的基礎原料。過去這些原料主要來源于煤和農副產品，現在則主要來自石油和天然氣。當以石油和天然氣為原料時，化加工的方法具有特別重要的意義。廣泛采用著的方法有石油烴的裂解和石油煉制過程中的催化重整。從石油烴裂解可以得到乙烯、丙烯、丁二烯，同時還可得到苯、甲苯、二甲苯和萘。催化重整的根本目的，是從石油的重整餾份中制取苯、甲苯、二甲苯。本章簡要敘述這兩個生產方法中的催化過程和采用的催化劑。
第一節 裂解氣選擇催化加氫脫炔烴
在石油烴高溫裂解生產乙烯和丙烯的過程中，伴隨有少量的乙炔、甲基乙炔和丙二烯等生成。雖然通常只含有2000~5000ppm，但是這對聚合級的乙烯和丙烯來說(一般要求炔烴含量要小于5ppm)，已經嚴重地影響到它們的質量。過量炔的存在將影響聚合催化劑的催化性能。所以在乙烯生產過程中，都應安裝除炔烴裝置，以除去乙炔、甲基乙炔和丙二烯等雜質。工業上脫除炔烴的方法主要有:選擇催化加氫法，溶劑洗滌法;氨化法;乙炔銅沉淀法，低溫精餾法。其中選擇催化加氫法具有最大的優越性，因此現代乙烯工廠大都采用這種方法脫除炔烴。
一、除炔過程中的化學反應
除炔過程中的主要反應有:
CH≡CH+H2→CH2＝CH2+41.7千卡 (1)
CH3C≡CH+H2→CH3CH＝CH2+39.4千卡 (2)
CH2＝C＝CH2+H2→CH3CH＝CH2+41.0千卡(3)
此外還發生下列副反應:
CH2＝CH2+H2→CH3CH+32.7千卡 (4)
CH3CH＝CH2+H2→CH3CH2CH3+29.7千卡(5)
C4H6+H2→C4H8+38.8千卡 (6)
C4H8+H2→C4H10+27.8千卡 (7)
炔烴→聚合物+反應熱 (8)
烯烴→聚合物+反應熱 (9)
(反應熱為25℃時值)
反應(1)(2)和(3)是希望進行的反應。而所有的副反應都是不利的。反應(4)和(5)使乙烯和丙烯損失。例如乙烯損失為1％時，對一個年產30萬噸的乙烯廠來說，每年損失3000噸。而且由于聚合物覆蓋了催化劑的表面，導致催化劑活性的下降。因此催化劑的選擇性具有更重要的意義。
加氫過程的選擇性由兩方面的因素所決定，即催化劑的化學本質、孔結構和催化反應的條件，兩者是互有聯系的。

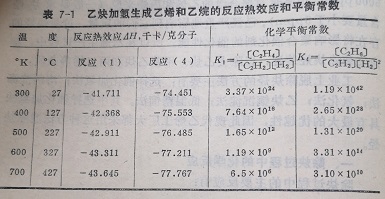

我們首先來分析乙炔加氫生成乙烯和深度加氫生成乙烷的化學平衡。有關的熱力學數據列于表7-1。
由表中數據可知，在同一溫度下乙炔加氫為乙烷的平衡常數子生成乙烯的平衡常數，這說明熱力學上對生成乙烷更有利外也可以看到，盡管乙加氫為乙烯的平衡常數隨溫度的高而迅速的下降，但是在工業生產的條件下，當反應溫度不太高時對以P級要求的乙含量來說仍遠離平衡，即乙炔加氫為乙烯的反應不受平衡的限制。
在動力學方面，在周期表第族金屬催化劑上，乙加氫的反應速度與氫分壓的1～1.5次方成正比，而與乙炔的分壓0～-1次方成正比，這說明乙炔分子在這些金屬上發生強烈的吸附，以致在某些情況下阻了反應的進行。乙烯在上述金屬上的吸附比乙塊得多。
各種烴類在第族金屬上的吸附能力按下列順序遞減：
炔烴＞二烯烴＞烯烴＞烷烴
而脫附能力則以相反的順序減。
因此雖然乙婚單獨加氫速度是乙炔單獨加氫速度的10~100倍，在濃乙烯中仍能進行微量乙炔的選擇氫化。

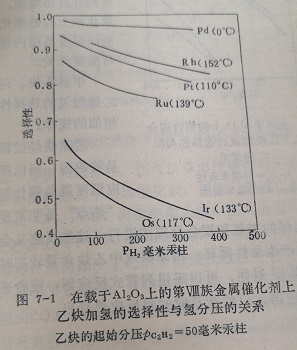

一般說來，從化學平衡的觀點來看，氫分壓的增加有利于平衡向加氫方向轉移。另一方面，還要考慮氫分壓的增加對炔烴加氫選擇性的影響。根據實驗結果，乙炔加氫的選擇性總是隨氫分壓增加而下降。圖7-1表示當乙炔起始分壓為50毫米汞柱時，在以氧化鋁為載體的第族類金屬催化劑上，乙炔加氫的選擇性與氫分壓的關系。由圖可見，在這六種金屬催化劑上乙炔加氫的選擇性都隨氫分壓的增加而降低。其中值得注意的是在鈀上的反應溫度最低，而選擇性最高。

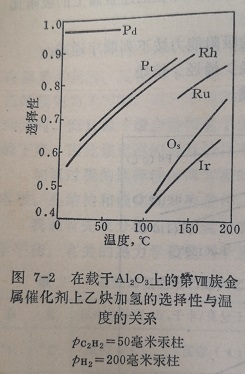

在這些金屬催化劑上，乙炔加氫的選擇性與溫度的關系則呈現另一種樣子(圖7-2)，除鈀外選擇性都隨溫度的升高而增加。對于載在氧化鋁上的鈀催化劑，在實驗的溫度范圍內選擇性幾乎與溫度無關。
甲基乙炔、丙二烯和丁二烯加氫的選擇性，呈現了相似的規律。
脫除炔烴過程的反應都是放熱的，所以嚴格控制反應溫度避免催化劑床層出現“熱點”是非常重要的。否則會促進乙烯的加氫和聚合反應的進行，這些反應又會放出大量的熱，以致產生惡性循環。當原料氣中乙炔含量較高時，為了避免催化劑床層過熱，可以采用列管式反應器;或者采用多段絕熱固定床反應器，以便能及時的將反應熱導出。
二、乙熱加氫用催化的擇和制備

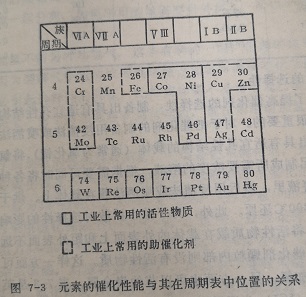

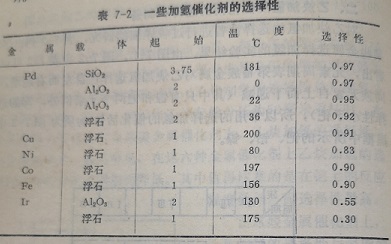

對乙塊加氫的選擇性曾進行過較的研究，表7-2列出了某些金屬選擇加氫的實驗結果。由圖7-1，圖7-2和表7-2可以看出，元素周期表第Ⅷ族金屬對乙塊選擇性自左右增，同族元素自上面下減(其中只有和兩個元素例外，的選擇性小鈀)，所以常用的選擇加氯的化括性物質為圖7-3中黑框中所示的鈀、鈷、鎳。
圖7-3元素的催化性能與其在周期表中位置的關系為了進一步提高選擇性，還可以采用使化劑局中毒的方法，即在主要活性物質中加助化劑。例如向鈀催化劑中加入適量的Ag、CmCr，Pr等，向非鈀催化劑中加入量的Mo，Gr，Zn等。在鈀化劑中加入1～40％的IB族金屬(例如銀)，就可能形成圓體，從面減少了鈀的帶空位數，有利于加氫生成的乙烯脫附，小了乙烯進一步加氫的機會。此外，也可以在原料中留適量的CO,H2S，使催化劑局部中毒。例如H2S對Ni-Co-Cr催化劑可提高選擇，在氫氣中混入20ppm的CO也可以提高催化劑的選擇性。
為了提高催化劑的選擇性，制備出具有適宜孔性結構的催化劑也是很重要的。對于鈀催化劑的制備用浸法或噴酒法較好。先制備出具有適宜孔性結構的載體(通常為氧化鋁)，將氯化鈀或硝酸鈀配制成所需要濃度的溶液。根據需要可同時將各種助催化劑加到溶液里，然后用浸漬法或噴酒法載在載體上。烘干后用氫在100～300℃0還原。此外，為了減小擴散對選擇性的影響，常用各種方法將活性物質載在載體的外表面上和距外表面不遠的內表面上，而催化劑顆粒內部則沒有活性物質。這樣一方面可以減小炔烴深度加氫，另一方面也可以節約貴金屬。
對于非鈀催化劑，例如Ni-Co-Cr，通常用這些金屬的硝酸鹽共沉淀來制備，經過成型、干燥、燒，最后用氫還原。
三、工業催化加氫用的催化劑
石油裂解氣的催化選擇加氫是在石油裂解氣的分離過程中進行的。根據加氫反應器在分離流程中安排的位置不同，可分為前加氫和后加氫兩種流程。
所謂前加氫是在脫甲烷塔之前進行加氫。這時裂解氣中的氫尚未脫除，加氫所用的氫是裂解氣中原有的，所以又稱為自給加所謂后加氫是在脫甲烷塔之后進行加氫。這時裂解氣中的氫已和甲烷一起分離，加氫所用的氫需要另外加入，所以又稱為外給加氫。
前加氫不需另外加氫氣，這是有利的一面;但卻帶來不利的因素。因為裂解氣中氫的濃度遠遠超過加氫所需要的化學計量，所以勢必引起選擇性的降低。此外前加氫不易將甲基乙炔和丙二烯脫除完全。由于前加氫存在這些缺點，現在采用前加氫流程的較少。

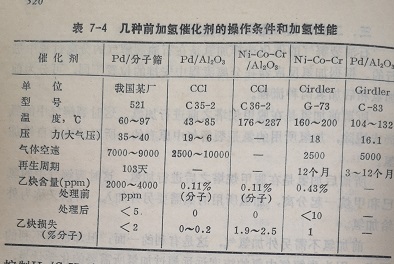

用于前加氫的催化劑有兩類，一類是鈀系催化劑，另一類是非鈀系如硫化鎳或NiCo-Cr催化劑。當采用鈀系催化劑時，反應條件一般為35～100℃，3～30大氣壓，氣體空速40007000小時。當采用硫化鎳或Ni-Co-C催化劑時，反應條件為120～300℃，壓力3～30大氣壓，氣體空速1000～3000小時。鈀系催化劑對雜質敏感，對原料要求較嚴，所以對C等較重組份常限制在1％以下。硫化鎳或Ni-Co-Cr催化劑，則可處理含3％的重質烴和有較大的硫及CO含量的氣體。國外幾種前加氫催化劑的操作條件和加氫性能列于表7-4。
后加氫需要另外加入氫氣，增加設備投資和生產費用。但能根據需要配入氫氣，不致使氫大量過量，可提高選擇性，乙烯的損失少。由于原料中雜質較少，一般都采用載于Al2O3上的鈀催化劑，其壽命也較長。因此最近國外的乙烯工廠大都采用后加氫。

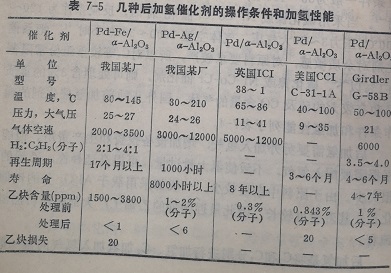

后加氫是將C2和C3分別進行加氫。C2加氫加入氫氣的量一般控制H2/C2H2在2～3:1(克分子)。若氫氣的濃度降到接近化學計算的濃度，例如H2/C2/H2=1:2:1，空速必須下降到氫過量時的1/10。加氫用的催化劑廣泛采用載于Al2O3上含鈀量較低的催化劑(＜0.05％)，操作條件取決于雜質的含量，一般為40～150℃，1～35大氣壓。當H2/C2H2=2～3:1時，氣體空速為2000～4000小時。C的加氫主要是除甲基乙炔和丙二烯，這時也采用PdAl2O3催化劑，操作條件取H2/C2H2=3:1時，溫度為150～200，壓力為1～20大氣壓，氣體空速為1300～4500小時。表7-5列出了一些催化劑的操作條件和加氫性能。
對一定的催化劑來說，后加氫的選擇性取決于反應溫度、氫比、空速等條件。其中加氫反應的溫度是最重要的因素。通常反應溫度越高，催化劑的活性也越高。但是對于烯烴原料中微量炔烴的加氫來說，溫度高，烯烴的絕對損失量增加，因而選擇性下降。因此總希望制得的催化劑在盡可能低的溫度下仍具有高的活性。在工業生產中，從保證反應器出口氣體中乙炔濃度合格的最低反應溫度開始，逐漸提高入口溫度，來補償催化劑在操作中降低的活性。后加氫反應器的型式與乙炔濃度有關，當乙濃度較高時，可采用絕熱多段反應器或列管式等溫反應器。
