固體樣品進樣
同修 / 2022-07-12
固體樣品進樣
固體樣品通常用溶劑溶解后，用微量注射器進樣。
對高分子化合物進行裂解色譜分析時，常將少量高聚物放入專門的裂解爐中，經過電加熱，高聚物分解、汽化，即可用載氣將分解產物帶入色譜柱進行分析。為使高聚物裂解還可使用高頻加熱、激光、電弧等途徑。
(2)汽化室 汽化室的作用，是將液體樣品瞬間汽化為蒸汽。汽化室實際上是一個加熱器。
氣相色譜分析時，對汽化室的要求很高。首先為了使樣品瞬間汽化，汽化室的熱容量要大，通常采用金屬塊作加熱體。其次載氣在進入汽化室與樣品接觸之前應當預熱，以使載氣溫度和汽化室溫度相接近，為此可將載氣管路沿著加熱的汽化器金屬塊繞成螺管，或在金屬塊內鉆有足夠長的載氣通路，使載氣能得到充分地預熱。最后汽化室的內徑和總體積應盡可能小，以防止樣品擴散并減小死體積，此時用注射器針頭可直接將樣品注入熱區。另外載氣進入汽化室后，要從汽化室的前部將汽化了的樣品迅速帶入色譜柱，避免樣品反轉入冷區而引起色譜峰的擴張。

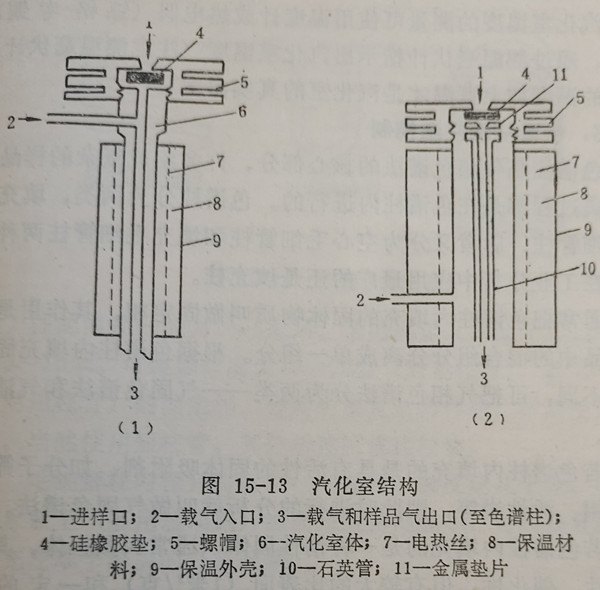

汽化室用金屬制作，如圖15-13所示。
有些汽化室內部襯有石英管如圖15-13，使樣品經石英管直接進入色譜柱，可防止樣品與金屬塊接觸引起吸附或催化作用。
正確的選擇液體樣品的汽化溫度十分重要，尤其對高沸點和易分解的樣品，要求在汽化溫度下，樣品能瞬間汽化而不分解。汽化溫度的選擇與樣品的沸點、進樣量和鑒定器的靈敏度有關。汽化溫度并不一定要高于被分離物質的沸點，但應比柱溫高50~100℃。
汽化室溫度的控制，常用兩種方式加熱；一種是用自耦變壓器控制繞在汽化室金屬塊(或玻璃管)上電流絲兩端的電壓，這種方式控溫精細，并能延長電熱絲使用時間。另一種是用電熱絲串、并聯的方法，控制加熱電流的大小，這種方法溫度變化較大。
汽化室溫度的測量可使用溫度計或熱電偶(鎳鉻-考銅)測量，通過測溫毫伏計指示出汽化室溫度(注意測溫毫伏計上指示的溫度加上室溫才是汽化室的真實溫度)。
3.色譜柱及柱溫控制
色譜柱是氣相色譜法的核心部分，許多組成復雜的樣品，其分離過程都是在色譜柱內進行的。色譜柱分為兩類，填充柱和毛細管柱，后者又分為空心毛細管柱和填充毛細管柱兩種。目前在工業分析中應用最廣的還是填充柱。
通常把色譜柱內填充的固體物質叫做固定相，其作用是能把樣品中的混合組分分離成單一組分。根據色譜柱內填充固定相的不同，可把氣相色譜法分為兩類——氣固色譜法和氣液色譜法。
若色譜柱內填充的是具有活性的固體吸附劑，如分子篩、氧化鋁、活性炭等，則此時進行的分析就叫做氣固色譜法。
若色譜柱內填充的是一種惰性固體(通常叫做擔體，其無吸附性、催化性，但有較大的比表面(1米2/克)和一定的機械強度，如紅色的6201擔體等)其表面涂上一層高沸點有機化合物的液膜(通常叫固定液，如鄰苯二甲酸二壬酯、β，β-氧二丙腈、聚乙二醇-400等)，則此時進行的分析叫做氣液色譜法。
色譜柱的分離效能主要是由柱中填充的固定相所決定的。但柱溫也是影響分離效果的因素之一。
(1）色譜柱的材料、形狀及連接方法色譜柱可用玻璃管、不銹鋼管、銅管、尼龍管、鋁管等制成。最常用的是不銹鋼管、玻璃管、尼龍管。

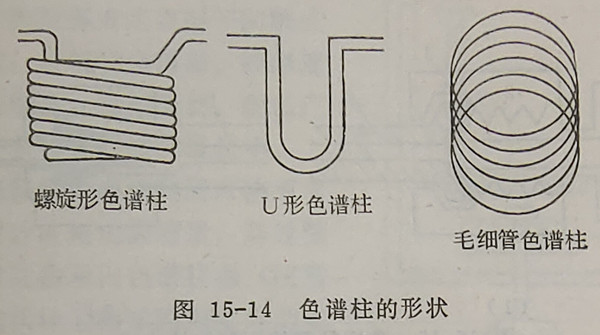

色譜柱的形狀，常用的是U形和螺旋形兩種，如圖15-14所示。
柱的內徑一般為2～6毫米，常用的是4毫米。柱長一般為
0.5～10米?？裳b顆粒度為40～60目(對長柱管)、或60～80目(對短柱管)的固定相。分離組成復雜的樣品，常需使用長柱管，當然使用短柱管，其分析速度就比較快。
毛細管柱內徑只有0.1～0.5毫升，長度達幾十米，甚至達百米以上(多用玻璃制)，因而能獲得高效率，可解決復雜的、填充柱難于解決的分析問題。

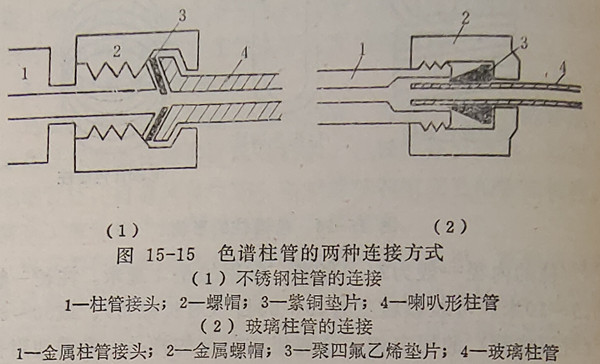

色譜柱是可以裝卸和更換的，為了保證柱和氣路系統連接時的氣密性，柱的連接方式很重要，常用的有兩種方法。一種是用于不銹鋼柱管，把柱管口用專門的擴口器，擴大成喇叭口形，配合紫銅墊圈用專用的螺帽連接，優點是耐高溫，缺點是不易密封。另一種是用于玻璃柱管的，用聚四氟乙烯墊圈密封，再用金屬螺帽連接，裝卸時應小心，以免損壞玻璃柱管。兩種連接方式如圖15-15所示。
(2)柱溫控制 為了適應在不同溫度下使用色譜柱的要求，通常把色譜柱放在一個恒溫箱中(也叫柱爐或色譜爐)，以提供可以改變的，均勻的恒定溫度。恒溫箱使用溫度為0～300℃或0～500℃，要求箱內上下溫度差在3℃以內，控制點的控溫精度在±0.1~0.5℃。
恒溫箱的構造如圖15-16所示。為保證箱內溫度均勻，一般采用空氣浴恒溫，由于空氣的比熱甚小，為使箱內部上下溫度均勻，用鼓風馬達強制空氣對流。這種恒溫箱的優點是升溫快，易于變溫和自動控制，也易于獲得高溫(400～500℃)。若恒溫箱容積小，也可采用主、副加熱絲的方法，進行加熱。
恒溫箱的溫度控制線路有兩種方式，一種是間歇式，采用接觸點溫度計(水銀導表)為熱敏元件，一個相敏放大器作為溫度控制單元，以繼電器開關作執行元件，控制電熱絲的加熱或降溫，以實現恒溫的要求。
這種控溫方式，優點是簡單，造價低，缺點是溫度波動大，振動大，不夠安全，現已逐漸被淘汰。
