其中Ha也可以由電解水的氫氣發生器供給，空氣可以由壓縮空氣泵供給。但是不論是載氣還是鑒定器需要的燃?xì)?H2)或助燃?xì)?空氣)，在使用前必須經過適當?shù)膬艋?，并且要穩定的控制它們的壓力和流量，這些都是氣相色譜儀正常工作所必需的先決條件。
| 氣體 |
H2 |
N2 |
Ar |
He |
CO2 |
空氣 |
氧 |
| 外殼的顏色 |
暗綠 |
黑 |
黑 |
棕 |
黑 |
黑 |
淺藍 |
| 標字的顏色 |
紅 |
黃 |
藍 |
白 |
黃 |
白 |
黑 |
| 條紋的顏色 |
—— |
棕 |
白 |
—— |
—— |
—— |
—— |
在氣相色譜中所用載氣的純度主要取決于色譜柱、檢測器和分析的要求。

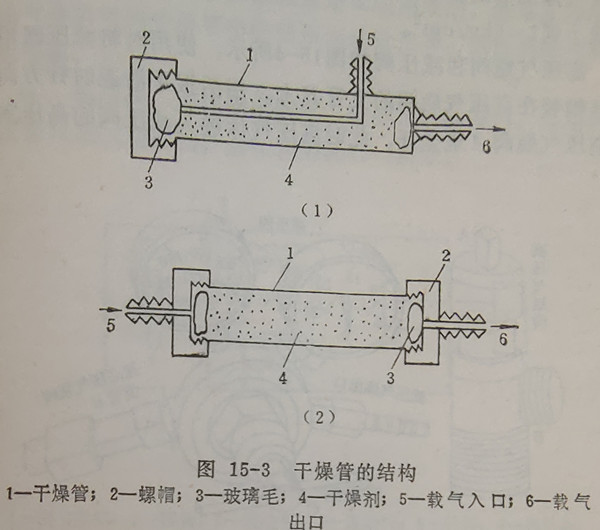

從色譜柱的角度看，要求把載氣中的水分除掉或控制在一定的含量范圍，因它影響色譜柱的活性、壽命和分離效率。為了除去水分，在室溫可用吸附劑硅膠和5A分子篩凈化載氣。有時為了除去載氣中的烴類化合物，也可使用活性炭凈化。凈化用的干燥管通常為內徑50毫米，長200～250毫米的金屬管，如圖15-3所示。
從檢測器來看，熱導池檢測器、氦離子化檢測器、氬離子化檢測器都要求載氣中水分含量要控制在30~50ppm；氫火焰離子化檢測器則要求把載氣、燃?xì)?、助燃?xì)庵械臒N類組分除去；電子捕獲檢測器，要除去載氣中電負性強的組分(如氧的含量要盡量壓低)。通常用硅膠、分子篩、活性炭，按順序分段填充干燥管，就可滿足上述各種檢測器對氣體凈化的要求。
從分析要求來看，當進行痕量雜質分析時，就需要高純度的載氣，此時需要特殊的凈化方法。
干燥劑硅膠、分子篩以及活性炭在使用一定時間后，其凈化效果降低，需要及時更換或烘干、再生后重新使用。
(2)載氣流速的控制 為了保持氣相色譜分析的準確度，載氣的流量要求恒定，其變化小于1%，通常使用減壓閥、穩壓閥、針形閥等，來控制氣流的穩定性。
①減壓閥：俗稱氧氣表，裝在高壓氣瓶的出口，用來將高壓氣體調節到較小的工作壓力，通常將100～150kg/cm2壓力減小到1～5kg/cm2。
高壓氣瓶閥和減壓閥如圖15-4所示。使用時將減壓閥用螺旋套帽裝在高壓氣瓶閥的支管B上，用活扳手沿逆時針方向轉動高壓氣瓶閥A至全開，此時高壓氣體進入減壓閥的高壓室，其壓力表(0～250kg/cm2)就指示出高壓氣瓶的壓力。再按順時針方向緩慢轉動減壓閥的螺旋C，氣體即進入減壓閥的低壓室，其壓力表(0～25kg/cm2)就指示輸出氣體管線中的低工作壓力。當?shù)蛪菏业膲毫Υ笥谧畲蠊ぷ鲏毫?25kg/cm2)的1.1～1.5倍，安全裝置就全部打開放氣(關閉高壓氣瓶的順序是，先將減壓閥的螺旋C沿逆時針方向轉動至低壓室全關，再用活扳手沿順時針方向轉動高壓氣瓶閥A至全關，此時高壓室壓力表指針下降。再將減壓閥的螺旋C沿順時針方向轉動至低壓室開，此時低壓室儲存的氣體即放空，壓力表指針指向零。最后再將螺旋C沿逆時針方向轉動旋松即可)。
由于氣相色譜中所用載氣流量較小，一般在100毫升/分以下，所以單靠減壓閥來控制流速是比較困難的，通常在減壓閥輸出氣體的管線中還要串聯穩壓閥或針形閥，以精確的控制氣體的流速。

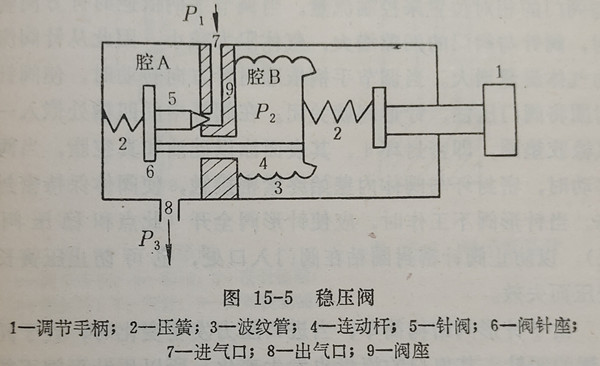

②穩壓閥：用以穩定載氣（或燃?xì)猓┑膲毫?，常用的是波紋管雙腔式穩壓閥，其結構如圖15-5所示。
腔A與腔B通過連動桿由孔的間隙相連通，當調節手柄逆時針轉動打開閥門至一定開度后，系統達到平衡，如果進氣口壓力P，有了微小上升，腔B氣壓隨之增加，波紋管向右伸張，閥針亦同時右移，減小了閥針與針座的間隙，因此氣流阻力加大，則出口壓力Pa降回至原來的平衡狀態。同理，若進氣口壓力有微小下降時，系統也能自動恢復原有平衡狀態，從而達到穩壓的效果。
使用這種穩壓閥時進氣口壓力不得超過6kg/cm2，出氣口壓力…般在1～3kg/cm2時穩壓效果最好。使用時氣源壓力應高于輸出壓力0.5kg/cm2。穩壓閥不工作時，應順時針轉動放松調節手柄，使閥關閉，以防止波紋管、壓簧長期受力疲勞而失效。使用時進氣口和出氣口不要接反，以免損壞波紋管。所用氣源應干燥、無腐蝕性，無機械雜質。
③針形閥：用來調節載氣流量，也有些儀器用它來控制燃?xì)夂涂諝獾牧髁俊Ｈ鐖D15-6所示，在調節手柄1上連接一條直軸，即閥桿，在軸的下端呈尖錐形即閥針5，通過改變閥針與閥門的相對位置來控制流量。當調節手柄依逆時針方向轉動時，閥針與閥門的間隙增大，氣體阻力減小，因此從針閥流出的氣體流量增大。當調節手柄依順時針方向轉動時，使閥針密封圈將閥門壓住，針形閥就關閉。在閥桿中間凹槽處嵌入一個氟橡膠墊圈，即密封環4，其表面涂以硅油和真空脂，當閥桿移動時，密封環與閥體內壁始終緊密接觸，使閥體保持密封狀態。當針形閥不工作時，應使針形閥全開(此點和穩壓閥相反)，以防止閥針密封圈粘在閥門入口處，也可防止壓簧長期受壓而失效。
由于針形閥結構簡單，當進口壓力發生變化時，處于同一位置的閥針，其出口的流量也發生變化，所以用針形閥不能精確的調節流量。針形閥常安裝于空氣的氣路中，用以調節空氣的流量。另外在自己動手安裝的氣相色譜儀中常用價廉的針形閥來代替昂貴的穩壓閥。
當用程序升溫進行色譜分析時，由于色譜柱溫不斷升高引起色譜柱阻力不斷增加，也會使載氣流量發生變化，為了在氣體阻力發生變化時，也能維持載氣流速的穩定，需要使用穩流閥，來自動控制載氣的穩定流速，關于穩流闊的結構、作用原理此處就不介紹了。
.jpg "高壓氣瓶")
.jpg "載氣流速的控制")
.jpg "載氣流速的控制")
