電動勢的測定
銅臭 / 2022-07-22

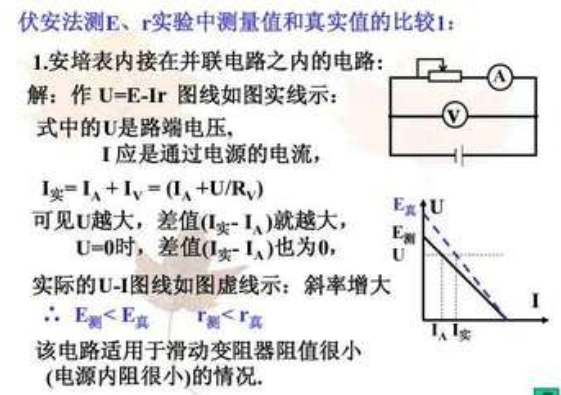

一、對消法(又稱補償法或抵消法)測定電動勢的原理測量原電池的電動勢不能用伏特計。用伏特計量得的只是兩極在外電路中的電位差，小于兩板的最大電位差(電動勢)，因為已有一部分電位差消耗在電池本身的內阻(主要是溶波的電阻)上。并且當伏特計與電池接通時，回路中就有電流通過，這就表示電池的兩極上已經發生了氧化還原反應，溶液的濃度也發生了變化，結果使兩極間的電位差也會有所變動。因此，要精確測定電池的電動勢，就必便消除上述兩個誤差，這只有在電流接近于零的情況下才能做到。對消法就是根據這一要求，在外電路中加一個與原電池的電動勢大小相等、方向相反的反電動勢，測定此反電動勢的值即得原電池的電動勢值。
圖10-5就是用對消法測電動勢的原理圖。圖中E是作為電源的工作電池(供給工作電流)，R?是調節工作電流用的變阻器， Es是標準電池(電動勢已知), Rs是定值標準電阻，E?是待測電池的電動勢，R?是待測電動勢的補償電阻(由己知阻值的各電阻所組成)。K是轉換開關，G是檢流計，S是移動觸頭。
測定時首先調節工作電流。即接通電源、并將轉換開關國合 在一齒位置，調節品便檢流計推零。從圖10-5可知。 電源接通后，外電流經電阻R?、Rs和R成一回路。當轉換開關合在a上 時。另組成一個外電流分路、開電流經電阻R?后分兩路，一路經上述回路，一路經標準電池。檢流計G再經電阻R成回路。調節R?即可調節工作電流I的大小。如I過小時，則標準電池的電動勢國，大于此電流通過電阻Rs。時的電位降，即Es>IRs貝標準電池產生電流。經Rs和G成回路。如I過大時，Es<IRs，則外電流通過標準電池和G成分路。在這兩種情況下，檢流計都不能指零。只有當電流的大小驗好使通過馬時的電位降等于標準電池的電動費時，即Es=IRs既無外電流通過標準電池。標準電池也無電流向外流。分路中無電流通過。檢流計推零。
工作電流調好后，即可測定原電池的電動務。將裝換開關合在b的位置。移動觸頭S使檢流計重新指零。轉換開關合在b上時，外電流形成另一分路。即經過R? 、Rs后分兩路。一路如上述回路，一路經檢流計會待測電池。再經調節電阻R成回路。意頭S移至Rx時，檢流計指零。此時待測電池的電動菱等于電流I通過Rx時的電位降，即
標準電極的電動勢Es。和定值電阻Rs是已知的，Rx是測定得出 的， 代入上式即可求得待測電池的電動勢Ex。
從(10-2)式可以看出，電動勢Ex測量的準確性依賴于標準電池電動勢的穩定性和精確性、電阻Rx和Rs的精度和檢流計的靈敏度。此外，外電源電壓的穩定性十分重要，若電壓不穩時，就不能測得可靠的值。
必須注意，外電源的正極必領與標準電池和待測電極的正極相連。如果接反了，不論怎樣調節R?和Rx檢流計都不會指零。外電源的電壓也必須大于Es和Ex測定時應記錄溫度。
常用來測電動勢的電位差計有“UJ1”型和*UJ24” 型的等，其原理都與上圖相同。
二、對消法中用的標準電池
在測定電池的電動勢時，需要一個 穩定的已知電動勢的標準電池。常用的標準電池是韋斯登電池，它的構造如圖10-6所示。 H形管的一端為鎘汞齊(即鎘的汞合金，含12.5% Cd和87.5%Hg),另一端為Hg與Hg?SO?的糊狀體，在糊狀體和鎘汞齊上面各放有CdsO?·8/3H?O的晶體及其飽和溶液。為了使引入的導線與糊狀體接觸得更緊密，在相狀體下面放有少許汞。當電池 放電時進行的反應是:
此電池的電池反應是完全可逆的，電池發生電流時，反應正向進行，外電流通過電池時，反應逆向進行。但正逆反應進行的結果，都只是使相應固體物質的量有所增減，溶液卻始終保持飽和。由于純固體物質不論量多少，其濃度(活度)總等于1。因此，這種電池的電動勢很穩定，不受短時間內充、放電的影響。而且它受溫度變化的影響也很小，在20°C 時E為1.01830伏，25 °C時為1.01807伏。不同溫度t (°C)時的電動勢可由下式求得:
E=1.01830-4.06X10??(t- 20)-9.5x10??(t- 20)²+1 ×10??(t- 20)³
使用和搬運標準電池時，必須注意切勿倒置和劇烈振動，以免兩極物質相互混合。
