銻化鎵

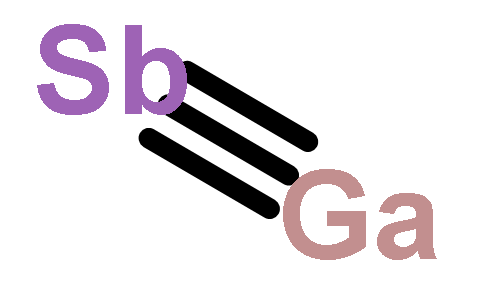

中文名稱: 銻化鎵英文名稱:gallanylidynestibane分子式: GaH2Sb分子量: 191.47CAS號: 12064-03-8
質(zhì)檢信息檢驗項目 指標含量, ≥99.99%(高純試劑)雜質(zhì)陽離子總量,%≤0.001PSA: 0.42000LOGP: -0.15580
化學特性銻化鎵是一種Ⅲ -Ⅴ族化合物半導體材料, 屬于閃鋅礦、直接帶隙材料,其禁帶寬度為0.725eV(300K),晶格常數(shù)為0.60959nm。GaSb具有優(yōu)異的物理化學性能,常被用做襯底材料,GaSb的密度是5.6137g/cm3,在900K時密度為5.6g/cm3。GaSb的晶體結(jié)構(gòu)屬于閃鋅礦結(jié)構(gòu),空間族用國際符號表示為F43m。閃鋅礦結(jié)構(gòu)與金剛石結(jié)構(gòu)類似,每個Ga原子與四個Sb原子相連,每個Sb原子也與四個Ga原子相連,原子間存在混合性的離子共價鍵,GaSb的離子性參數(shù)為0.33。在[100]平面上,Ga原子與Sb原子呈臺階狀分布;在平面上,Ga原子與Sb原子的數(shù)量相同,但易解理;GaSb晶體的平面,或是全部由Ga原子構(gòu)成,或是全部由Sb原子構(gòu)成,這兩個面具有完全不同的理化性質(zhì)。GaSb的帶隙覆蓋在寬光譜范圍內(nèi)(0.8~4.3μm)的多種三元和四元的Ⅲ-Ⅴ族化合物固溶體(光譜范圍0.3eV(InGaAsSb)到1.58eV(AlGaSb))的晶格常數(shù)相匹配,使用GaSb作為襯底材料外延生長上述固溶體材料,可有效降低因晶格失配導致的應力、缺陷等問題,與堿反應放出氫氣,能被冷濃鹽酸浸蝕,對熱硝酸鈍性;高溫時能與多數(shù)金屬反應。溶于酸和堿中,微溶于汞,不溶于水。
產(chǎn)品用途銻化鎵用作制造激光器,探測器,高頻器件,太陽電池。在光通信中為了減少傳輸中的損耗, 總是盡可能采用較長波長的光, 最早使用0 .8μm 波長的光, 使用1 .55 μm 波長的光。據(jù)估計下一代光纖通信將采用更長波長的光。研究表明某些非硅材料光纖在波長為(2 ~ 4)μm 的范圍時傳輸損耗更小。在所有Ⅲ -Ⅴ族材料中,GaSb 作為襯底材料引起了更多的注意, 因為它可以與各種Ⅲ -Ⅴ族材料的三元、四元固熔體合金的晶格常數(shù)相匹配, 這些材料光譜的范圍在(0 .8 ~ 4 .0)μm 之間, 正好符合要求。另外, 利用GaSb 基材料超晶格的帶間吸收也可以制造更長波長(8 ~ 14)μm 范圍的探測器。1.GaInAsSb/GaSb異質(zhì)結(jié)GaInAsSb/GaSb異質(zhì)結(jié)是一種典型的由GaSb與其他Ⅲ-Ⅴ族化合物固溶體構(gòu)成的異質(zhì)結(jié)結(jié)構(gòu),該種異質(zhì)結(jié)可以用來制作光譜范圍在2~5μm的光電子器件,該類光電子器件可應用于光纖通信、激光測距、光敏探測等各種工程領域。GaSb基雪崩光電二極管(APD)具有獨立的吸收區(qū)(GaInAsSb),其禁帶寬度為0.52eV。該種APD還具有雪崩倍增區(qū)(PN結(jié))。室溫下,GaSb基APD的倍增系數(shù)高30~50,響應時間小于0.5ns。在倍增系數(shù)為10時,GaSb基APD的極限噪聲系數(shù)只有5分貝。GaSb基APD在制造超低噪聲的光電器件方面具有極大的潛力,可應用于光纖通信系統(tǒng)或激光測距系統(tǒng)中。
2.GaSb基熱光伏電池GaSb材料是窄禁帶半導體材料,可用于制備吸收紅外光(780nm~4000nm)轉(zhuǎn)變?yōu)殡娔艿臒峁夥姵?。熱光伏電池與普通太陽能電池相比,其優(yōu)勢在于以擺脫普通光伏電池對太陽光的依賴,利用化石燃料、同位素與核能等發(fā)出的紅外光,即可進行光伏作用。熱光伏電池的單位發(fā)電功率體積更小,重量更輕,可性更高。美國波音公司開發(fā)的由GaAs與GaSb交疊制成的熱光伏疊層電池,光電轉(zhuǎn)換效率達到36%,即將趕上燃煤發(fā)電的效率。
生產(chǎn)方法把20g鎵、34.94g銻放進石墨盤中,裝入石英管內(nèi),并用氫氣流充分置換掉空氣之后,然后在氫氣流中加熱石英管至720~730℃使其化合。 為了制得GaSb單晶,可以從石英管中慢慢取出,使熔融狀態(tài)的GaSb從盤的一端開始固化形成結(jié)晶。如欲制成半導體用GaSb時,所用原料盤及石英管均應是高純度的制品,必要時可進行區(qū)域熔融提純。制備銻化鎵基半導體器件用的化學腐蝕液體系.包括鹽酸系,氫氟酸系和酒石酸鹽系三種.鹽酸系腐蝕液為鹽酸,酒石酸和雙氧水;氫氟酸系腐蝕液為氫氟酸,酒石酸和雙氧水;酒石酸鹽系腐蝕液為酒石酸鉀鈉,鹽酸,和雙氧水.這三種腐蝕液不會破壞光刻膠掩膜,能應用于GaSb,AlGaAsSb,InGaAsSb等二元和四元系Ⅲ-Ⅴ族銻化合物的臺面腐蝕,腐蝕速率可控,且小于1μm/min,與器件工藝兼容.
晶體生長1.液封直拉法(LEC)通常從熔體中生長單晶的最常見方法是直拉法(CZ)。但是對于GaSb材料,單晶生長過程中Sb元素更易離解揮發(fā),將導致熔體內(nèi)Ga:Sb化學計量比失衡,從而產(chǎn)生位錯缺陷,甚至畸變?yōu)槎嗑?。因此在GaSb單晶生長過程中,經(jīng)常采用在普通直拉法坩堝中的熔體表面覆蓋一層液態(tài)覆蓋劑的方法,用來封閉GaSb熔體,控制熔體中Sb元素的離解揮發(fā),從而實現(xiàn)GaSb晶體的穩(wěn)定生長,這就是液封直拉法(LEC)。但是采用LEC法制備GaSb單晶的過程中也存在較多問題,比如單晶爐內(nèi)空間相對開放,爐體內(nèi)熱對流相對復雜,晶體生長缺陷受拉制工藝影響較大,多晶料中Sb元素更易揮發(fā)等。
2.垂直布里奇曼法(VB)垂直布里奇曼法是將GaSb多晶料裝入石英管中密封,石英管周圍設置多溫區(qū)熱場,石英管連接可移動裝置。首先加熱至GaSb熔點,將石英管中多晶料熔化,然后通過上升或下降石英管的辦法通過不同溫區(qū)的熱場,使熔體內(nèi)形成溫度梯度,從而導致晶體生長。采用垂直布里奇曼法制備GaSb單晶的優(yōu)點是晶體生長空間相對密閉,生長狀態(tài)相對穩(wěn)定,Sb元素的揮發(fā)也可以很好地抑制,可以生長出質(zhì)量很好的GaSb單晶,適合工藝穩(wěn)定后的批量生產(chǎn);但缺點是無法觀測晶體生長的實時狀態(tài),難以對晶體生長參數(shù)進行適時調(diào)整,實驗結(jié)果僅僅依賴實驗參數(shù)的初始設置,較不利于實驗研究。
3.垂直梯度凝固法(VGF)垂直梯度凝固法類似于垂直布里奇曼法,也是一種可以生長高質(zhì)量GaSb單晶的方法,但不同于垂直布里奇曼法的是,其石英管和爐體相對靜止,通改變石英管周圍的多溫區(qū)熱場,產(chǎn)生可導致晶體生長的溫度梯度。垂直梯度凝固法相比垂直布里奇曼法的優(yōu)勢在于避免了石英管移動帶來的機械震動等問題,可獲得更高質(zhì)量的GaSb單晶。垂直梯度凝固法的缺點也類似于垂直布里奇曼法,無法觀測晶體生長的實時狀態(tài),難以對晶體生長參數(shù)進行適時調(diào)整,實驗結(jié)僅僅依賴實驗參數(shù)的初始設置,較不利于實驗研究。
產(chǎn)品信息 [重量] 1g [顏色] 白色
