欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

 鈦酸鉛

中文名稱：鈦酸鉛

英文名稱：Lead titanate

別名:鈦酸鉛(Ⅱ)；氧化鈦鉛

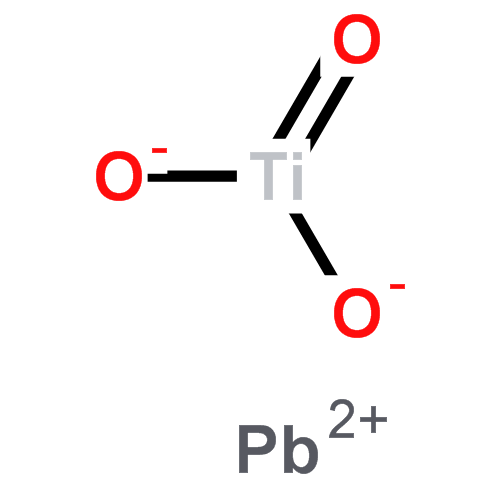

分子式: PbTiO3

分子量: 303.07

CAS號:12060-00-3

質(zhì)檢信息

質(zhì)檢項目    指標(biāo)值

含量，％    ≥96.0%

PSA：        63.19000

LOGP：    -0.73720

產(chǎn)品用途

鈦酸鉛用作材料科學(xué)。制造BaTiO3-PbTiO3、PbZrO3-PbTiO3等復(fù)合電子陶瓷，提高陶瓷的電性能。也用作涂料的顏料。

化學(xué)特性

鈦酸鉛是一種無機化合物，為淺黃色粉末，不溶于水。密度：7.52 g/mL at 25 °C(lit.)折射率：2.66有害，可能對生育能力和胎兒造成傷害，對器官有危害。對水體有高度危害。

制備方法

1.以一氧化鉛和二氧化鈦為原料，將等物質(zhì)的量的一氧化鉛和二氧化鈦放入球磨機進行粉碎并混合均勻，然后放入煅燒爐于400℃煅燒，將煅燒塊研磨粉碎、酸洗除雜質(zhì)。干燥得產(chǎn)品?；蛘邔⒋姿徙U甲醇溶液和鈦酸四丁酯無水乙醇溶液按等摩爾比加入到混合器進行充分混合，然后加熱至40～45℃，邊攪拌邊將混合溶液和30％的過氧化氫溶液加入到氨水溶液中，進行共沉淀反應(yīng)。過氧化氫的加入量以過氧化氫與鉛、鈦化合物的摩爾比為2.5∶1為宜。當(dāng)溶液呈現(xiàn)黃色、且有深黃色沉淀物生成時，需補加適量氨水調(diào)節(jié)溶液pH值至9左右。共沉淀反應(yīng)完全后。再攪拌10min左右。經(jīng)過濾、多次洗滌至中性。濾餅在100℃左右的溫度下干燥得褐色固體物質(zhì)。研磨粉碎后，在650℃左右溫度下煅燒1.0～1.5h，即得淡黃色的鈦酸鉛。

2.可由PbO與TiO2按1∶1摩爾比混合，加熱到400℃而制得

3.固相法　以一氧化鉛和二氧化鈦為原料制備鈦酸鉛，反應(yīng)式如下。將等物質(zhì)的量的一氧化鉛和二氧化鈦放入球磨機進行粉碎并混合均勻，然后放入煅燒爐于400℃煅燒2h左右，將煅燒塊研磨粉碎、酸洗除雜質(zhì)。干燥得產(chǎn)品。

4.共沉淀法　將醋酸鉛甲醇溶液和鈦酸四丁酯無水乙醇溶液按等摩爾比加入到混合器進行充分混合，然后加熱至40～45℃，邊攪拌邊將混合溶液和30%的過氧化氫溶液加入到氨水溶液中，進行共沉淀反應(yīng)。過氧化氫的加入量以過氧化氫與鉛、鈦化合物的摩爾比為2.5∶1為宜。當(dāng)溶液呈現(xiàn)黃色、且有深黃色沉淀物生成時，需補加適量氨水調(diào)節(jié)溶液ｐＨ值至9左右。共沉淀反應(yīng)完全后，再攪拌10min左右。經(jīng)過濾、多次洗滌至中性。濾餅在100℃左右的溫度下干燥得褐色固體物質(zhì)。研磨粉碎后，在650℃左右溫度下煅燒1.0～1.5h，即得淡黃色的鈦酸鉛。固相法工藝簡單、成本低，但產(chǎn)品純度低、粒度粗。共沉淀法產(chǎn)品純度高、粒度小，可使平均粒度小于0.3μｍ。

產(chǎn)品信息
[重量]	100g
[顏色]	白色
危險性類別
[危險性類別]	非危險品
