核外電子云密度與化學鍵的磁各向異性對化學位移的影響
實驗室k / 2019-08-03
核外電子云密度的影響——電負性
核的屏蔽效應來源于外磁場作用下的電子環流運動,核周圍電子云密度越大對核產生的屏蔽效應越強,因此,與氫核相連的原子或基團電負性的強弱,直接影響電子云密度的大小。例如,鹵代甲烷的化學位移隨取代基電負性的增強而增大(表17-4)。
表17-4 鹵代甲烷的化學位移
化合物 |
化學位移δ(ppm) |
鹵素的電負性 |
CH3F |
4.26 |
4.0 |
CH3Cl |
3.05 |
3.0 |
CH3Br |
2.70 |
2.8 |
CH3I |
2.15 |
2.5 |
甲基氫的化學位移與接在烷基碳上取代基的數目及其電負性有關,在取代甲烷CH3X中,X數目增加時,共振信號連續向低場移動,且具有加和性,如CH4、CH3Cl、CH2Cl2和CHCl3中質子分別共振在δ0.2、2.7、5.3和7.3。一個取代基所引起的化學位移數值近乎常數,但這種屏蔽作用很快地隨間隔的鍵數增加而降低。
鄰近基團的電負性所引起的化學位移變化,在60MHz和100MHz儀器中大約有幾十赫茲。
化學鍵的磁各向異性
乙烷、乙烯和乙炔質子分別出現在δ0.9、5.8和2.9。如果用電負性來解釋它們的化學位移,按照雜化軌道的理論,S成分越多,則電子云越靠近C原子周圍,而遠離氫原子,這樣可以認為乙炔質子比乙烯出現低場,然而事實上乙快質子比乙烯高場;又如醛的質子有異常大的δ值(~10);苯環上方的質子較苯環平面上的質子高場。上述這些例子都只能用化學鍵的磁各向異性來解釋。
所謂磁的各向異性是指化學鍵(尤其是π鍵),在外磁場作用下,環電流所產生的感生磁力線具有閉合性質,在不同部位其屏蔽作用不同,即化學鍵所產生的磁場在化學鍵周圍呈不對稱,具各向異性(anisotropic)。與外磁場反向的磁力線部位起屏蔽作用,處于屏蔽區的氫核,其化學位移在高場;與外磁場同向的磁力線部位起去屏蔽作用,處于該區的氫核,其化學位移在低場。
在含有π鍵的分子中,如芳香系統、羰基等,上述的磁的各向異性效應對化學位移的影響十分重要。

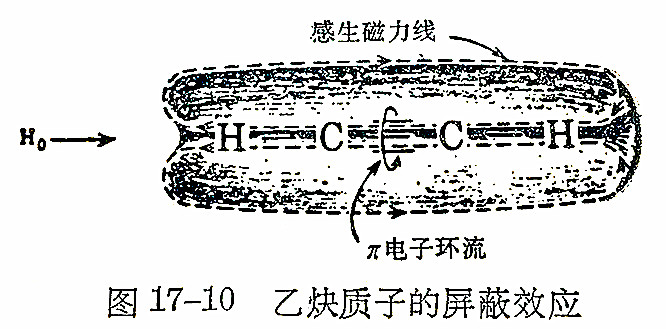

1.乙炔 乙炔分子呈線性,當乙炔分子在外磁場作用下,分子有一選擇性定向,即分子軸平行于外磁場,π電子流在軸對稱軌道內環流,由電子環流所產生的感生磁場在空間呈各向異性,使在鍵軸方向上的質子處于屏蔽位置(圖17-10),這樣,乙炔的氫出現在異常程度的高場(δ2.88)。雖然,sp雜化的誘導效應也傾向于降低該質子的電子云密度,但其作用較小,因而各向異性效應產生的屏蔽作用占主導地位,使乙炔質子處于高場。同理,腈基質子也處于高場。

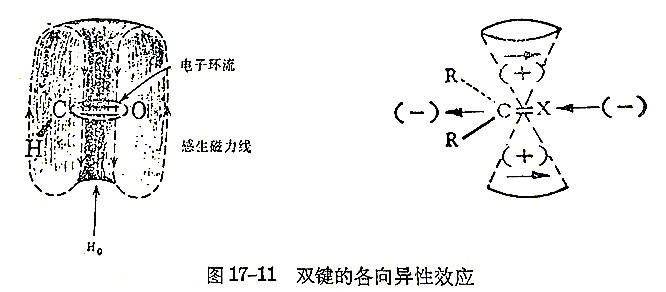

2.乙烯 乙烯分子的π電子環流的方向也是選擇性地垂直于外磁場方向。π軌道的電子環流所產生的感生磁場使乙烯質子處于去屏蔽區,所以共振頻率移向低場(δ5.8)。這也解釋了為什么醛的質子(δ約10)及大量烯屬化合物質子處于去屏蔽區(δ6.0~4.5)。此外,酮、酯、羧酸基和肟等都會產生磁各向異性效應。圖17-11中(+)區域的質子受到屏蔽效應,因此。δ值小,而在(-)區域的質子卻受到去屏蔽效應,δ值就較大。

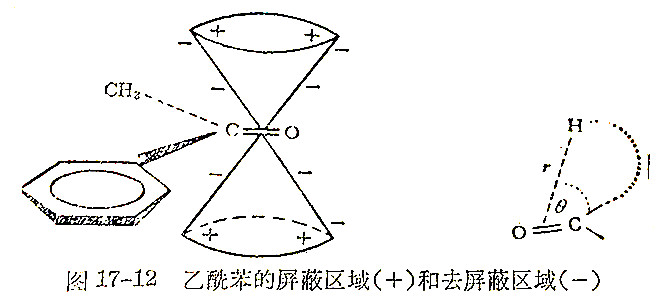

例如在乙酰苯中,處于乙?;徫坏馁|(zhì)子化學位移為δ7.85,而間位和對位質子的化學位移都較鄰位小,為δ7.40。在圖17-12中,羰基的雙鍵與苯環在同一平面上,該平面與外磁場垂直,由羰基產生的磁各向異性使苯環上的質子都受到去屏蔽效應。其中,鄰位質子受到的去屏蔽效應更強些,這是由于磁各向異性是距離和角度(θ)的函數,r越小,效應就越大。鄰位質子δ值大的另一原因是由于羰基的-M效應,使它周圍的電子云密度減少,所以信號出現在較低磁場。
