核磁共振波譜中的自旋-自旋偶合
實驗室k / 2019-08-03
在乙酸乙酯.jpg "結構式")
的NMR譜中，預計有三組峰，分別相應于.jpg "結構式")
、—O—CH2—和—C—CH3三類質子，然而，在NMR譜中，除了是單峰外，—CH2—和—CH3都表現出復雜的多重峰。
出現上述情況是由于除了考慮質子的電子環境外，還應考慮分子中磁核之間的相互作用?，F(xiàn)從最簡單的雙原子分子HF來討論磁核之間的相互作用。
將HF分子放在外磁場中，1H和19F都有兩個方向。19F(＋1/2)的磁矩與外磁場方向平行，使氫核實際感受到的外磁場增加，信號移向低場；19F(－1/2)的磁矩與外磁場方向相反，使氫核實際感受到的外磁場減少，信號移向高場。19F的＋1/2和－1/2的幾率是近乎相等的，對質子的作用也相等，因此，質子的共振峰將來自氟核的兩種不同自旋狀態與質子相互作用的結果，致使氫核的吸收峰裂分為兩個小峰(雙重峰)。雙重峰的位置恰好在沒有氟核作用時的兩旁，一個在低場，一個在高場，為強度相等的對稱分布(圖17-17)。當然，氫核對氟核也有作用，只是在不同的磁場共振而已。
這種磁核之間的相互作用稱為自旋-自旋偶合，由于自旋偶合所引起峰的裂分現象稱為自旋-自旋裂分(spin-spin splitting)。但這種裂分現象只有用高分辨NMR儀才能觀察到，而在低分辨儀器中則觀察不到某類質子的精細結構。
自旋-自旋偶合是經過組成核間的化學鍵電子傳遞的。磁核的自旋取向在很短時間內就被化學鍵電子從一個核傳到鄰近的核，在飽和烴類化合物中，自旋偶合效應只能傳遞三個單鍵，超過三個鍵時的偶合效應可忽略不計。
現在回到乙酸乙酯的NMR波譜上來討論甲基的三重峰和亞甲基的四重峰(圖17-18)。甲基鄰近的亞甲基C原子上有兩個質子，與甲基的質子相隔三個鍵，彼此之間有偶合作用。先討論甲基質子三重峰的來源：亞甲基的兩個質子，每個都有兩種不同的自旋狀態，用↑表示與外磁場同向，↓表示與外磁場反向，那么在偶合過程中，兩個質子的自旋狀態可以是↓↓結合，也可以是↑↓、↓↑、或↑↑結合，共有四種結合方式。以結合方式所產生的磁場起屏蔽作用，使甲基質子移向高場；↑↓或↓↑結合自旋作用相互抵消，對甲基質子沒有影響，信號仍在原來的位置；↑↑結合方式起去屏蔽作用，使甲基質子移向低場。由于以↓↓、↑↓、↓↑和↑↑的幾率相等，因此，小峰的強度比是1：2：1，且每個小峰的間隔相等。由此可知，所研究的質子其鄰近有兩個相同質子時，使它裂分為三重峰。
甲基質子也會對亞甲基質子有偶合作用。甲基的三個質子可以有六個自旋狀態，某一個質子同時與三個自旋方向結合，共有八種不同的組合，其相互作用的總結果可以分成四組(↑↑↑，↑↑↓、↑↓↑、↓↑↑，↓↓↑、↓↑↓、↑↓↓，↓↓↓)，一組移向低場，一組稍低場，一組稍高場，一組移向高場。呈強度比為1：3：3：1的四重峰。因此，鄰近三個全同質子引起相鄰質子的四重峰，且小峰之間的間隔相等。
如圖17-19是1，1，2-三氯乙烷的NMR波譜。δ3.95的雙重峰是—CH2—質子的共振峰，譜線強度之比為1：1，δ5.77的三重峰是—CH—質子的共振峰，譜線強度比1：2：1。兩組峰的小峰之間距離相同，都是6Hz。
又如圖17-20是乙醛的NMR波譜，甲基質子的信號(δ2.20)為雙重峰，譜線強度之比為1：1，而醛質子信號(δ9.8)為四重峰，譜線強度之比1：3：3：1。兩組峰的小峰之間距離為4Hz。
由此可知，某類質子的精細結構(多重峰)的小峰數取決于部近磁核所能給出不同磁矩的自旋方式結合的數目，而精細結構(多重峰)的小峰面積(強度)之比相應于相鄰磁核所能給出相同磁矩的自旋方式結合數目之比，多重峰質子的化學位移則從它們的精細結構中心處測量。
簡言之，某類質子的精細結構的小峰數目可用下式表示：
2nI+1
式中：n表示鄰近全同磁核的數目，I表示部近磁核的自旋量子數。
而多重峰中各小峰的面積之比是二項式(a+b)(n次方)展開后的各項系數之比，n為鄰近全同磁核的數目。

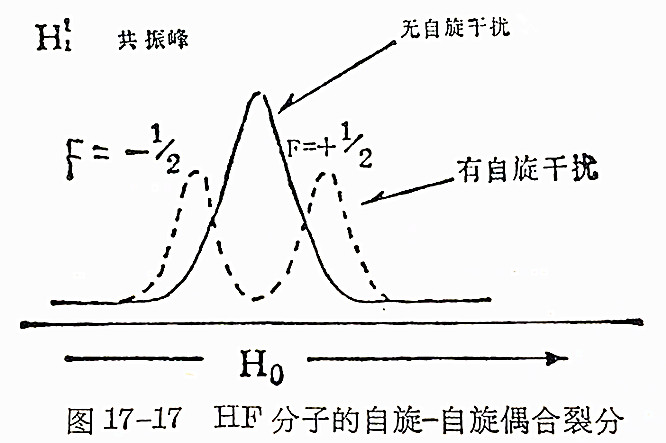

.jpg "HF分子的自旋-自旋偶合裂分")

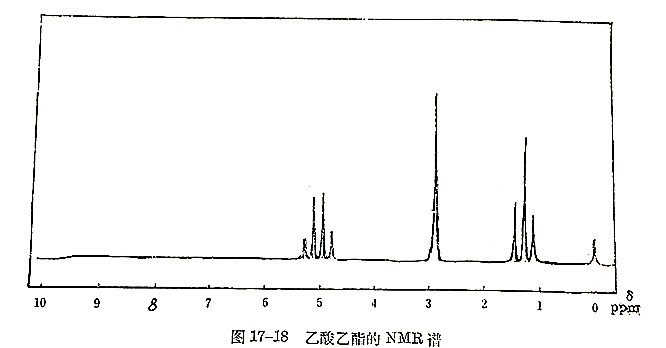

.jpg "乙酸乙酯的NMR譜")

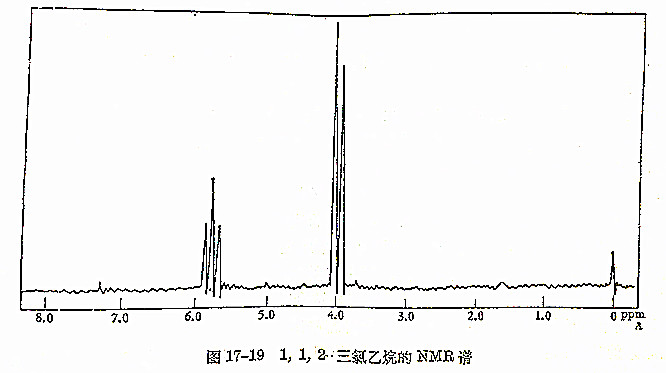

.jpg "1，1，2-三氯乙烷的NMR譜")

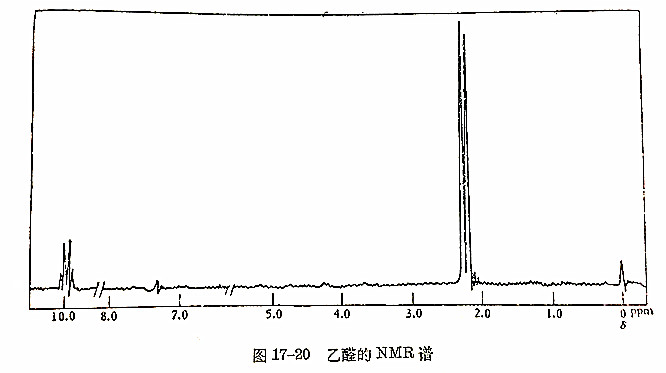

.jpg "乙醛的NMR譜")
