第三章 催化劑的研究和測試方法

  工業催化劑研制的主要任務是尋找能化特定反應并能進行工業規模生產的催化劑。

  在一般情況下，由實驗室開始研催化劑到進行工業生產，通常要經過下列三1性能測定個階段:

(1)實驗室初步篩選;

(2)中間試驗;

(3)工業裝置試驗。

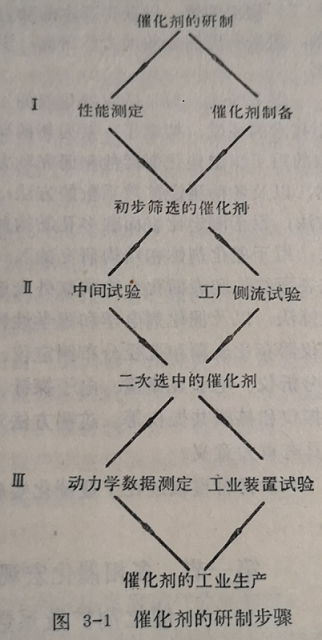

  催化劑在研制過程中的Ⅱ中間試驗步驟如圖3-1所示。

  在第一個階段，通常根據所研究的反應的性質，用第二章中敘述的適當方法制備催化劑。這時要對大量樣品在各種條件下進行活性測動力學數據測定工業裝置試驗定，選擇催化性能優良的催化劑配方。與此同時為了有指導的研制催化劑，常常用各種物理的或物理化學的方法進行測試，提供催化劑宏觀和微觀結構的數據。例如比表面、孔徑分布、結晶構造等等。通過初步篩選，確定有可能工業化配方。

  在第二個階段，將實驗室初步篩選的催化劑進行中間試驗側流試驗。中間試驗的目的，是在放大的條件下對催化劑進行考驗，以求取基本的反應數據和決定使用期限。工廠側流裝置中的試驗，可以提供催化劑在實際工業氣體中所呈現的性能。因?yàn)閷?shí)際氣體可能含有痕量的有害雜質，所以，滿意的通過這些試驗的配方，就可以進一步在工業裝置中試驗。

  由實驗室對大量樣品進行篩選和快速測定，再經過中間試驗和工廠側流裝置，以獲得基本的動力學數據。二次篩選出的催化劑，要進行更深入的動力學研究，以提供設計反應器的必要數據。

  綜上所述，為了適應催化劑的工業生產和研究，利用現代科學技術的成就，擬定了一系列新的研究和測試方法。如有各種結構的用于測定催化劑活性和研究動力學的微分反應器和積分反應器，以及各種測定擴散系數的方法用于測定催化劑強度的各種方法;用于測定比表面和多孔結構的各種氣體吸附法和氣相色譜法;用于催化劑體相結構研究的X一射線行射法和熱譜法;用于研究表面結構和表面化合物的紅外光譜法;“直接”觀察的電子顯微鏡法，以及催化劑電學和磁學性質的各種測定方法。所用的定型儀器有比表面和孔徑分布測定儀、色譜儀、X射線行射儀、差熱分析儀、電子顯微鏡、電子探針、紅外分光光度計、電子順磁共振儀和核磁共振儀等。這些方法對縮短研制時間和節約人力物力具有重大意義。

  本章將著重?cái)⑹鲈诠I(yè)催化實驗室里常用的研究和測試方法。

第一節 多相催化宏觀動力學的研究和催化劑擴散系數的測定方法

  多相催化過程由化學的和一系列物理的過程組成。在工業生產中，過程的總速度不僅與在催化劑表面上進行的化學反應速度有關，而且還受物質擴散和熱傳遞的影響。宏觀動力學就是研究物質擴散、反應時熱的放出和分布、催化劑的結構以及催化劑表面變化對化學反應速度影響的規律的。因此，應用宏觀動力學的知識，能正確的測定催化劑的活性、制備出具有指定宏觀結構的催化劑和科學的設計工業反應器，在工業生產中也能提高催化劑的生產能力和催化劑的選擇性。

  本節簡要敘述與催化劑宏觀結構有密切聯系的物質擴散現象和有效擴散系數的實驗測定方法。

一、物質擴散對反應速度的影響

  在多相催化反應中，反應物的分子由氣流通過包圍在催化劑顆粒外表面的氣膜(外擴散)，傳遞到催化劑顆粒的孔內深處(內擴散)，并在孔的內壁上進行化學反應。反應產物分子則以相反的方向，由孔內經顆粒外表面的氣膜傳遞到氣流中去。過程在哪個區域里進行，決定于過程進行的條件。當條件變化時，可使過程由一個區域連續的過渡到另一個區域。

  在生產條件下觀察到的催化劑的表觀活性，由于受到擴散的影響通常小于排除擴散影響后的催化活性。

  在反應器中氣體的流體動力學特性對外擴散有嚴重的影響。

  1.外擴散對反應進行的影響

  如果在過程進行時，物質由氣流向催化劑顆粒外表面擴散困難，則在表面和氣流之間能形成急劇的濃度差。此時，反應速度取決于外散速度，反應則由外擴散控制而處于外擴散區。

  在外擴散區，反應物和反應產物在氣流和催化劑外表面的濃度相差非常大，可用下列不等式表示：

Cs<<C0

CP′>>CP′′

式中

       Cs和C分別表示反應物在顆粒外表面和氣流的濃度;

       Cp和C＂分別表示反應產物在顆粒外表面和氣流的濃度。

  這時，Cs近于零。

  根據費克第一定律，外擴散速度可用下式表示:

ω=KS(C0-Cs)

式中

ω一一外擴散速度;

K一一物質傳遞系數;

S一一顆粒的外表面。

  因?yàn)榉磻?yīng)在外擴散區進行，Cs≈0，則在外擴散區進行的過程的速度可用下式表示:

V≈KSC

為1級反應動力學方程式。

  鮑列斯柯夫?qū)С隽嗽谕鈹U(kuò)散區進行的實際上不可逆反應的速度表示式為：

式中  P一一總壓力;

pj一一給定組份的分壓;

pi一一性氣體的分壓;

γ一一一包含換算系數的常數;

ν一一氣體動力粘度，平方米/秒;

Φ一一催化劑的自由空間;

d0一一催化劑顆粒的換算尺寸，即與充填層密度無關的尺寸。

d0=4V0/S0

(V0和S0相應于催化劑顆粒的體積和表面積，即對于球形來說d=4/3R′，對于圓柱形來說d=2R′H/(R′+H)，此處R一半徑，H一粒子高度)。

  當P，pi和pj以大氣壓表示，D(擴散系數)以平方米/時，UL(線速度)以平方米/秒，d0以米表示，反應速度以公斤-克分子/小時?立方米表示時，則γ=320。

  由上式可見，擴散速度隨擴散系數、線速度、給定組份分壓的增加而增加，隨惰性氣體分壓、催化劑顆粒的減小而增加。因而，采用小顆粒催化劑是有利的。

  對于金屬網催化劑，例如用于氨氧化的鉑銠網催化劑，焦姆金導出了計算反應物濃度的公式如下:

㏒C0/Ci=0.591S′n/ULd[0，45+0.288(ULd)^0.56)

式中C和C1為反應物在金屬網催化劑層前和層后的濃度，S′為1厘米^2金屬網的幾何表面，n為金屬網數，UL為線速度，d為金屬絲的直徑(以厘米表示)。

  外擴散與催化劑的性質、溫度和壓力存在下列關系。

  (1)催化劑的活性越高，反度速度越快，因而更容易發生外擴散阻礙。當過程在外擴散進行時，催化劑的活性不能改變由外擴散階段決定的過程的總速度(表觀反應速度)。當催化劑的活性增加時，更加深了過程在外擴散進行。

  (2)催化劑的多孔結構不再是重要的了。因?yàn)榭椎拇笮『蛿?shù)量決定催化劑的內表面積，而內表面積這時已不起作用，反應僅在外表面進行。

  (3)催化劑顆粒大小是一個重要因素。因?yàn)轭w粒越小，反應物在氣流和在表面的濃度越趨向一致。所以減小催化劑顆粒和降低活性，有利于過程由外擴散區向化學動力學區過渡。

  (4)溫度升高，所有的過程速度都加快。但是化學反應速度通常比擴散速度增長的快的多。因而升高溫度有利于反應向外擴散區過渡，降低溫度則有利于向動力學區過渡。

  (5)降低壓力，有利于擴散。

  2.流體動力學特性對外擴散的影響

  氣流的流體動力學特性，對反應物的外擴散速度有很大的影響。氣流在反應器中的流動，由于條件的不同可以是層流，也可以是湍流。在層流情況下，氣流中的所有粒子(分子)以不變的線速度，作均勻而有序的運動。氣體中任一點的粒子向其經過的催化劑顆粒外表面的傳遞，由擴散來實現。在湍流情況下，氣流中的粒子以不穩定和無規則變化的速度，作無序的運動。這時氣流不同部位粒子的線速度，各不相同，粒子的運動可能產生渦流，從而攪拌了整個氣流。在這種情況下，粒子向其經過的顆粒外表面的運動，是靠穿過圍繞顆粒表面氣體薄層的擴散而實現的。薄層的有效厚度越小，向化劑外表面的散速度越快。當其他條件相同時，氣流的流越強，層的有效厚度越小。

  氣體在反應管中流動的特性，決定于雷諾準數Re。

 Re=Vd0/υ

式中  V一一氣體的線速度，厘米/秒;

d0一一換算線度，厘米;

υ一一動力度，厘米秒。

而

d0=4v0/S

式中  v0一一顆化劑的體積;

S一一顆化劑的表面積。

  在空管層流的情況下，Re值保持到2300。高于此值，則過渡到流。在填充工業催化劑顆粒的管中，當雷諾數為40～200時，層流即過渡到端流。

  在大多數工業反應器中，通常雷諾數相應于氣流處于流或過渡區內，所以由外擴散因素的阻得而導致過程的速度降低值，一般不大，只有百分之幾。這時催化劑的過熱，也不顯著。

  當外擴散速度大于在外表面上進行的化學反應速度，而化學反應速度又甚大于內擴散速度時，過程則由在表面上進行的化學反應速度控制。這樣的條件稱為外動力學區。

  在外動力學區進行的反應速度相當快，以致反應物擴散到顆粒外表還沒有進入顆粒深處，反應即已完成。但反應速度還不很快，否則過程就過渡到外擴散區。

外動力學條件只有在有效擴散系數小的細密的化劑顆粒上才可能出現。因?yàn)槲镔|(zhì)由氣流向細顆粒表面?zhèn)鬟f，不會對反應產生阻抑作用。在此區內進行的過程的速度，與該反應在化學動力學區反應的規律一致。不過這時反應僅在顆粒外表面上進行。在生產中這種類型的過程很少見。

  3.內擴散對反應速度的影響

  氣體分子從催化劑顆粒外表面沿孔系統向顆粒深處的擴散，與氣相中的普通擴散不同。氣體在孔中的擴散，除擴散分子之間的相互碰撞外，還與孔壁碰撞。這可能影響分子向顆粒深處的擴散速度。物質在孔中的擴散速度與擴散性質，顯然與催化劑孔大小有關。

  如果分子的平均自由距(λ)比孔的直徑(2r)小，即2r/λ＞1時，則分子之間將發生頻繁的碰撞，而分子與孔壁的碰撞將急劇的減小。若2r/λ＜1，則分子與孔壁碰撞的幾率，大于分子間相互碰撞的幾率，由于分子與孔壁的頻繁碰撞，而使擴散速度減小。

  已知λ在大氣壓下=10^5厘米。根據不等式2r＞λ，只有當催化劑的平均孔徑r≥10000Å時，才滿足一般擴散的條件。這時擴散系數D與孔徑大小無關。由于與λ壓力P成反比，所以擴散系數D也與壓力P成反比。這就是說，壓力越大，擴散系數越小，亦即分子達到催化劑的內表面越困難。

  當催化劑的平均孔徑r≤1000Å時，則出現內擴散現象。升高壓力，促使擴散向較小孔徑方向轉移。例如，在P=300大氣壓時，λ=10^-7厘米，則只有在最細的孔中(數量級10Å)內擴散才是明顯的。相反的，在低壓下，例如P=0.01大氣壓，因?yàn)?/span>λ=10^-3厘米，所以在所有的孔中都是內擴散的。

  與一般的分子擴散不同，內擴散系數D，亦稱有效擴散系數，與孔的大小有關:

式中  v為分子運動的平均速度，在一般條件下約為10^5厘米/秒，當r由10Å改變到10000Å時，有效擴散系數由0，01變到10厘米^2秒。

根據氣體運動論

v^2=3RT/M

式中M為分子量。由此得：

此式表示，有效擴散系數與溫度的平方根和平均孔徑成正比，與分子量的平方根成反比。

  分子在化劑孔中擴散的形式與壓力和溫度的關系列于表3-1。

  現在我們來分析不同條件下在催化劑孔中進行的過程。當化學反應速度甚小于內擴散和外擴散速度時，催化劑顆粒深處(中心)反應物的濃度接近顆粒表面、氣流中的濃度。這時稱反應在化學動力學區或內動力學區進行。

  當反應在動力學區進行時，反應物在顆粒深處由于反應進行而引起的濃度降低，來及補充。所以在催化劑的全部孔中，反應物的濃度相同，因而化劑全部?jī)?nèi)表面被均勻的利用。

當化學反應速度甚大于內散速度，而內擴散速度又甚小外擴散速度時，反應物在顆粒外表面的濃度與氣流中的濃度近。但在顆粒深處的濃度由于反應進行來不及補充，可能甚小表面的濃度而近于零。這時整個過程由內擴散控制。而稱反應于內擴散區。顯然，這時催化劑內表面未充分利用。

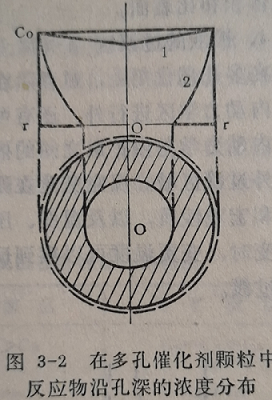

  反應物在多孔催化劑顆粒中沿深度的濃度分布示于圖3-2中曲線1和曲線2為反應在動力學區和內擴散區進行時反應物濃度分布。可見在動力學區顆粒中心的濃度與顆粒外表面的濃度接近。但在內擴散區，越向顆粒中心濃度越低。反應物在顆粒中心的濃度近似于零。這時得下列不等式:

Co≈Cs>> CB

CΦ≈0

反應產物則以相反的方向由顆粒深處向外表面擴散，故

Cp′<<Cm^p

Cp′和Cm^p分別表示反應產物在外表面和顆粒深處的濃度。

  在內護散區，有關多孔催化劑宏觀結構對反應速度影響的嚴格定量計算，是個復雜的數學問題?；堇沼?/span>近似處理方法，得到一級反應速度與催化劑宏觀結構的關系式如下。

式中  K一一級反應的比速度常數，以催化劑單位表面積為基準;

D*一一有效擴散系數，厘米/秒;

vg一一每克催化劑的氣孔體積，立方厘米/克;

Sg一一催化劑的比表面，厘米^2/克;

d一一催化劑的顆粒直徑，厘米;

C0一一反應物在化劑顆?？卓诘臐舛?，克分子/立方厘米;

pB一催化劑的堆積密度，克/立方厘米。

  由上式可以得出一個重要結論，即對于在內擴散區進行的多級反應，反應速度與有擴散系數、氣孔體積和比表面的平方想成正比，而與顆粒直徑成反比。這在實用上是有意義的，為了增加化劑的生產能力，應當減小粒徑，或改變化劑的多孔結構，以便最大限度的增加有效擴散系數，同時又不降低催化劑的氣孔體積和比表面。

  4.擴散的過渡區

  在多孔催化劑上，過程除在外擴散區、內擴散區、外動力學區和內動力學區進行外，還有可能在兩個過渡區域之一內進行，即在內動力學與內擴散之間的內過渡區域和在內擴散與外擴散之間的外過渡區域。反應究竟在哪個區域里進行，決定于催化劑的活性和宏觀性質，以及溫度、壓力和氣流速度等條件。當其他條件不變時，變更溫度可以察到反應連續的由一個區域向另一個區域的過渡。

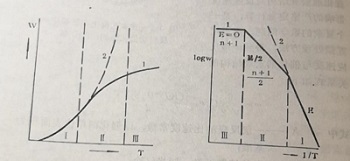

  在多孔催化劑上反應速度與溫度的關系示于圖3-3。圖中曲線1為典型的S型，表示反應受擴散阻礙。當沒有擴散影響時，反應速度與溫度的關系應以曲線2(虛線)描述。

  與圖3-3相應的反應速度常數的對數與絕對溫度倒數的關系繪于圖3-4。直線(虛線)對應于反應在動力學區進行。曲線1的Ⅰ段對應著在較低溫度下進行反應的動力學區，這時反應的活化能和反應級數都是真實的。曲線1的Ⅱ段，對應于中溫的內擴散區，這時表觀的活化能和反應級數分別為E/2和(n+1)/2。曲線1的Ⅲ段，對應著高溫的外擴散區，這時活化能近于零E→0，反應級數n=1。

  由上述可知，在多孔催化劑上用普通方法得到的動力學常數(K、E和m)常被歪曲。所以，不能僅依據這些數據來作結論。

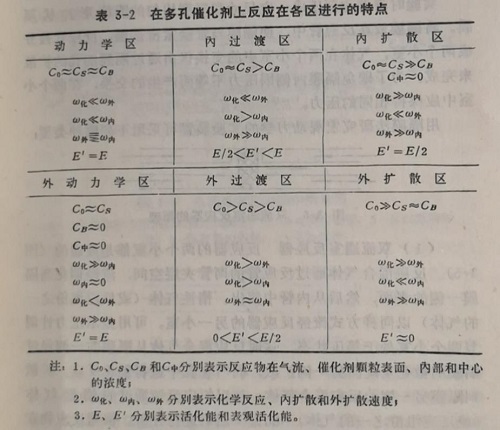

  由于條件不同，過程可能在不同的區域里進行。反應在各區進行的特點列于表3-2。催化劑內表面利用率決定于過程進行的區域，因而與其宏觀結構有關。

  在動力學區，由于不存在內擴散的影響，全部?jī)?nèi)表面均勻的起催化作用，所以催化劑內表面利用率最高。這時化劑單位體積或單位重量的生產能力也最高。

  在工業上為了提高催化劑的生產能力，應當使反應在動力學區或接近動力學區進行。為此，通常采取兩種方法。一個是變更催化劑的制備方法，以求制得具有足夠的比表面和適孔徑分布的催化劑，另一個是在工程上采用可充填小顆粒側化劑的流化和徑向反應器。關于流化床和徑向反應器，將在第四章中敘述。

二、隔膜法研究宏觀動力學和測定有效擴散系數

  隔膜法是研究宏觀動力學和測定有效擴散系數的方法之這兩種實驗可用同一種裝置。

  1.宏觀動力學的研究

  實驗時將催化劑壓成一定尺寸和厚度均勻的圓柱形片狀隔膜。將隔膜放在反應管中，使隔膜與管壁緊密接觸，反應管被分成兩個小室，氣體在兩個小室中的交換僅由通過隔膜細孔的擴散來完成。為了壁免隔膜兩側因壓力不等而產生的交換，在兩個小室中應保持相同的壓力。

  用隔膜法研究宏觀動力學的實驗裝置可采用下列兩種類型：

  (1)雙流通室反應器反應器的兩個小室都是流通的(圖3-5)。反應混合氣體通過反應管的兩管夾層空間，流經化劑隔膜一側的表面，然后從內管中流出。性氣體(或反應組份之的氣體)以同樣方式流經反應器的另一小室。可用差示壓力計調節兩個小室處于等壓狀態。這時反應混合氣體從隔膜的一側經過隔膜的微孔系統向另一側擴散，同時在孔中進行化反應。擴散到隔膜另一側的反應混合氣體，被以恒定流速通過的性氣體(或反應組份之一的氣體)“洗去”。然后進行分析。根據反應物在隔膜兩側的濃度變化，就能確定反應物通過催化劑的反應速度和擴散速度。

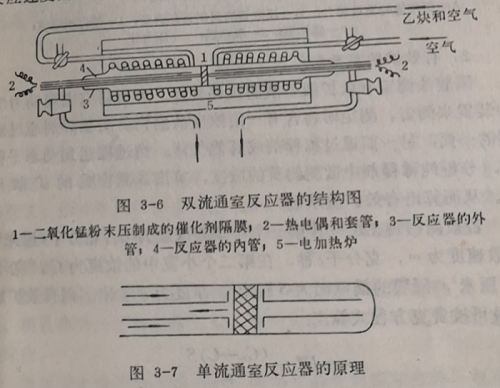

  研究乙炔氧化宏觀動力學的雙流通室反應器的結構繪于圖6。反應管中的催化劑隔膜是用二氧化錳粉末壓成。經過預熱的乙和空氣的混合物流經隔膜的一面，這一面模擬催化劑顆粒的外表面?？諝饨?jīng)過預熱后以一定速度通過隔膜的另一面，這一面模擬催化劑的顆粒中心。乙炔和空氣的混合物由隔膜的一面沿隔膜中的孔道向另一面擴散，并進行氧化反應。因而，擴散到另一面的反應物和反應產物的混合氣體被流過的空氣“洗去”。然后進行分析。當沒有催化反應時，乙炔在隔膜中的濃度梯度應當保持線性關系。根據在兩種情況下乙炔濃度的變化，即可算出在二氧化錳上乙炔的擴散速度和反應速度，以及物質擴散過程對乙炔氧化反應速度的影響。

  (2)單流通室反應器單流通室反應器與雙流通室反應器的基本區別在于它只有一個小室是流通的，另個小室則是封閉的。用面向封閉區的隔膜表面模擬催化劑的顆粒中心。單流通室反應器原理示于圖3-7。

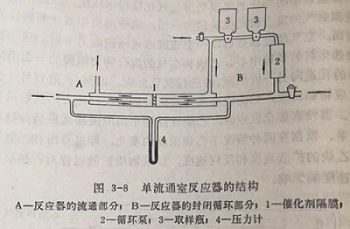

  為了測定反物和產物在空向的度，將此時與環和特別結構的取樣瓶連接。反應裝置給于圖3-8。

  2.有效擴散系數的測定

  隔膜法測定有效擴散系數的儀器裝置，可用研究宏觀動力學的裝置來測定。測定時將含有一定濃度欲測物質的稀釋劑通過隔膜的一面，另一面通過稀釋劑或其他氣體。當過程達到動態平衡時，分析純稀釋劑中欲測物質的濃度，算出欲測物質的擴散速度，從而算出有效擴散系數。

  若被測物質在反應管第一個小室的濃度為C0，克分子/立方厘米，護散速度為ω，克分子/秒，在第二個小室中的濃度為C，克分子/立方厘米，隔膜的橫截面為S厘米^2，厚度為ρ厘米。則有效擴散系數可按費克方程式算出:

 ω=D*(CO-C)S/ρ

由此得

D*=ωρ/(C0-C)S

比較C0與C之值，可定性的判斷過程進行的區域。當C0與C相差很小，則過程基本上在動力學區進行。當C0甚大于C，C近于零，則過程在內擴散區進行。

  此外由隔膜求得的C0、C、ω和D*的測定值，利用下式可以算出過程的特征值，K，E、n:

這樣求得的速度常數活化能和反應級數是動力學區的特性常數，不受宏因素的影響。上式中K為動力學區的速度常數(對應于1厘米^3催化劑);S0為膜的橫截面積。

  由顆粒半徑為r組成的1厘米催化劑的生產能力，可用下式表示：

  由上式可知，多孔催化劑的生產能力，與催化劑的顆粒半徑成反比，與有數擴散系數的平方根成正比。這對實際工作有重要的意義。因?yàn)槿绻Ｍ岣叽呋瘎┑纳a(chǎn)能力，必須減小催化劑的粒徑，或者改變催化劑的孔結構以便最大限度的增大D*，又不降低比表面。

  因此，具有最適結構的催化劑，應當在有粗孔的壁上有細孔。粗孔作為分子的運輸孔道。細孔提供大的表面積，以進行催化反應。

  當反應在內擴散區進行時，在多孔催化劑顆粒內部，反應物受到擴散阻。這時能觀察到催化劑的生產能力與其顆粒大小有關，粒徑減小，生產能力增大。當粒徑減小到一定程度時，生產能力不再隨之增加這時過程就在動力學區進行了。這是實驗室里檢驗反應是否受擴散影響的最常用和最簡便的方法。
