催化劑活性的測定方法
三水錳礦 / 2021-07-28
第二節催化劑活性的測定方法
催化劑活性是催化劑最重要的性質。根據化劑的研制、現有催化劑的改進、催化劑的生產控制和動力學數據的測定以及催化基礎研究的不同，可以采用不同的測定方法。也可因反應及其所要求的條件不同，采用不同的測定方法。例如強烈的放熱和吸熱反應、高溫、低溫、高壓和低壓等反應條件。
測定催化劑活性的方法，大致可分為兩大類，即流動法和靜態法。流動法的反應系統是開放的，供料連續。靜態法的反應系統是封閉的，供料不連續。流動法中包括一般流動法、流動循環法(無梯度法)、催化色譜法，以及沸騰床和移動床催化劑活性的測定。靜態法中包括一般靜態法及其改良的靜態循環法。由于工業生產多為連續流動系統，所以一般流動法應用最廣。流動循環法和催化色譜法主要用于研究反應動力學和機理。靜態法適用于高壓或原料要求消耗少的過程，以及催化基礎研究。
一、催化劑活性的表示方法
對于催化劑的活性，在第一章第二節里已作了定性介紹，本節將給以定量的敘述。
在催化劑存在下，反應速度可以作為衡量催化劑活性大小的尺度。若在時間內，反應物減少了m克分子，生成了m，克分子的反應產物，則其反應速度有三種表示方法:
以催化劑的容積為基礎時
ω=-1/V?dnA/dt=1/V?dnp/dt(克分子/立方厘米?時)
以催化劑的重量為基礎時
ω=-1/W?dnA/dt=1/W?dnp/dt(克分子/立方厘米?時)
以催化劑的表面積為基礎時
ω=-1/S?dnA/dt=1/S?dnp/dt(克分子/立方厘米·時)
上式中V一一催化劑的表觀容積；
W一一催化劑的重量；
S一一催化劑的表面積。
在工業生產中，催化劑的生產能力大多數是以化劑單位體積為標準，并且催化劑的用量通常都比較大。所以這時反應速度應當以單位容積表示。
在某些情況下用催化劑單位重量作為標準表示催化劑的活性比較方便。例如在實驗室里當樣品只有數毫升時，測量體積就會帶來大的誤差，又如工業生產中某些特殊情況下，用催化劑重量:作為標準更便于實際應用，低壓聚乙烯化劑就是其中的一個例子。
當比較固體物質的固有化性質時，用上述兩種表示方法，就不夠嚴格。這時應當以化劑單位表面積上的反應速度作為標準。因?yàn)榇呋磻?yīng)僅在固體的表面上(當然包括內表面)發生，與體相物質的含量無關。
根據催化劑的視比重和比表面數值，上述三種活性表示方法，可以相互換算。
當采用封閉系統反應器時，測定某一反應時間下的轉化率.當采用流通系統反應器時，則測定不同空速下的轉化率。若每小時供料速度為F(厘米^3/時)，催化劑的表觀體積為V(厘米^3)，則空速為F/V(時^-1)。當原料為氣體或蒸汽時，通常將其體積換算為0℃和1大氣壓的體積，這時的反應速度稱氣體時空速度(GHSV)。當原料為液體時，則換算到20℃時的體積，這時的反應速度稱為液體時空速度(LHSV)。
為了實際工作的方便，在催化劑的研制階段，通常在相同的試驗條件下，以各種樣品提供的轉化率，作為衡量催化劑活化的標準。應當注意，這里所說的活性是相對的和有條件的。
若一反應為
aA+bB->cC+dD
最初A的克分子數為NA0，反應后A和C的克分子數分別為NA和Nc，則
A的轉化率 XA=(NA0-NA)/NN0
C的收率 Yc=aNc/cNA0
C的選擇性 S=aNc/c(NA0-NA)
該反應的物料平衡為
MB=(未轉化的A和B所占分?jǐn)?shù))+(主要產物的收率)+(分析出的副產物的收率)由于測量和分析都有誤差，所以物料平衡MB常不等于1。主要原因?yàn)?副產物沒有完全捕集，反應器出口分析有誤差;原料送入速度不準確反應產物捕集不完全。
由此產生下列誤差:
轉化率的誤差 εx=(1-MB)[(1/XA)^-1]
收率的誤差 εy=MB-1
選擇性的誤差 εs=MB?XA[1-MB(1-XA)]
收率的誤差決定于物料平衡。轉化率和選擇性的誤差，隨轉化率發生變化，在相同的物料平衡下，當轉化率小時誤差大，轉化率大時誤差小。
在不同轉化率下，選擇性的誤差與物料平衡的關系繪于圖3-9。
二、流動法
流動法現在仍然是廣泛采用的測定方法。由于該法與工業生產的實際流程接近，測定裝置比較簡單，所以在石油煉制、肥工業、基本有機合成和合成材料的單體合成中，幾乎都是采用這種方法測定催化劑活性的。在測定活性時，將反應混合物以一定空速通入充填催化劑的反應器。然后分析反應后的混合氣體的組成，或者在某些情況下，分析一種反應物或反應產物。
1.影響化劑活性測定的因素
用流動法測定化劑的活性時，要考慮氣體在反應器中的流動狀況和擴散現象，才能得到關于催化劑活性的正確數值，這在本章第一節中已作了比較詳細的敘述。
現在已經擬出了應用流動法測定催化劑活性的原則和方法。利用這些原則和方法，可將宏觀因素對測定活性和對研究動力學的影，減小到最低限度。其中為了消除氣流的管壁效應和床層的過熱，反應管直徑和催化劑顆粒直徑之比應為:
6<dr/dg<12
當dr/dg＞12時，可以消除管壁效應。但也有人指出，甚至當dr/dg＞30時，流體靠近管壁的流速已經超過床層軸心方向流速的10～20％。
另一方面，對熱效應不很小的反應，當dr/dg＞12時，對床層的散熱帶來困難。因?yàn)榇呋瘎┐矊訖M截面中心與其徑向之間的溫度差由下式?jīng)Q定：
△to=ωQdT^2/16λ*
式中
ω一一單位催化劑體積的反應速度，克分子/厘米^3時;
Q一一反應的熱效應，千卡/克分子;
dT一一反應管的直徑，厘米;
λ*一一催化劑床層的有效傳熱系數，千卡/厘米·時·度。
由上式可見，溫度差與反應速度、熱效應和反應器直徑的平方成正比，與有效導熱系數成反比。由于有效擴散系數λ*隨催化劑顆粒減小而下降，所以溫度降隨粒徑減小而增加。當為了消除內護散對反應的影響而降低粒徑時，則增強溫度降升高的因素另一方面，溫度降隨反應器直徑的增加而迅速升高。因此，要權衡這兒方面的因素，以確定最適的催化劑粒徑和反應管的直徑。
用流動法測定催化劑的活性時，要考慮外擴散的阻得作用為了避免外擴散的影響，應當使氣流處于流的條件。因?yàn)閷尤菀?/span>產生外擴散對過程速度的阻得，這在第一節里已進行了分析，這里不再重復。

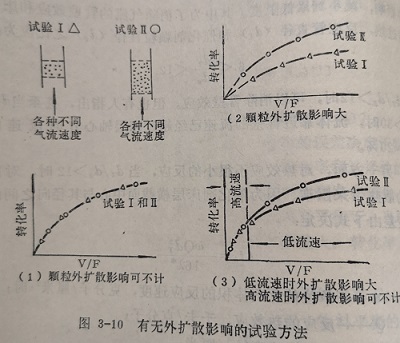

反應是否存在外擴散的影響，可由下述簡單試驗查明。安排兩個試驗，在兩個反應器中催化劑的裝量不等，在其他相同的條件下，用不同的氣流速度進行反應，測定隨氣流速度變化的轉化率。
若以V表示催化劑的裝量，F(xiàn)表示氣流速度，試驗Ⅱ中催化劑的裝量是試驗Ⅰ的兩倍，則可能出現三種情況，如圖3-10所示。只有出現(1)的情況時，才說明實驗中不存在外擴散影響。
2.測定活性的實驗方法
在實驗室里使用的管式反應器，通常隨溫度和壓力條件的不同，可采用硬質玻璃、石英或金屬材料。將催化劑樣品放進反應管里。催化劑層中的溫度，用安裝的熱電偶測量。為了保持反應所需的溫度，反應管裝在各式各樣的恒溫裝置中，例如水浴、油浴、熔鹽浴或電爐等。
原料加入的方式，根據原料性狀和實驗?zāi)康囊哺饔胁煌?。?dāng)原料為常用的氣體時，可直接用鋼瓶，通過減壓閥送入反應系統。例如氫氣、氧氣、氮?dú)獾?。?dāng)然對于某些不常用的氣體，需要增加發生裝置。在氧化反應中常用空氣。這時可用壓縮機將空氣壓入系統。若反應組份中有在常溫下為液體時，可用鼓泡法、蒸發法或微型加料裝置，將液體反應組份加入反應系統。
根據分析反應產物的組成，可算出表征催化劑活性的轉化率。在許多情況下，只需要分析反應后的混合物中一種未反應組份或一種產物的濃度?；旌衔锏姆治隹刹捎酶鞣N化學或物理化學方法。為了使測定的數據準確可靠，測量工具和儀器，如流量計、熱電偶和加料裝置等，都要嚴格校正。
3.流動法測定催化劑活性的裝置
流動法測定活性，因反應性質和條件的不同，有各種各樣的裝置。作為例子，以下敘述接觸硫酸催化劑和氧化制苯酐催化劑的活性測定。
(1)釩催化劑的活性測定
二氧化硫氧化生成三氧化硫?yàn)橐粡?qiáng)放熱可逆反應:
SO2+1/202≒23千卡(25℃)

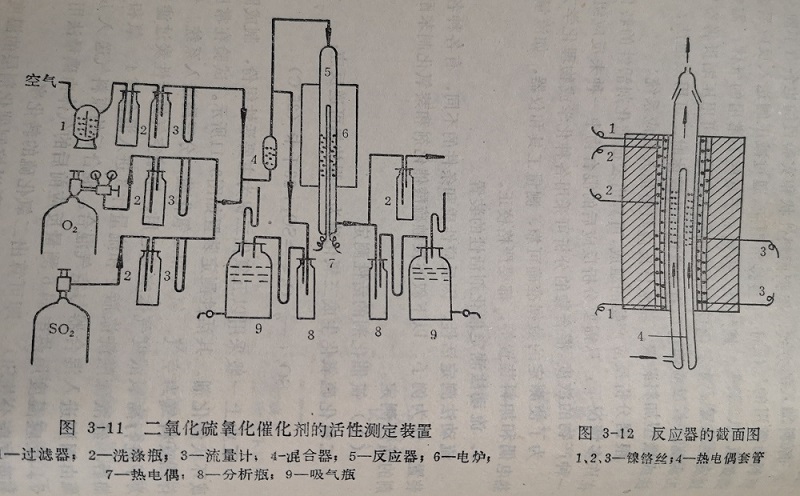

工業上一般采用以五氧化二釩為主要活性組份，制成圓柱狀或環狀催化劑。其活性測定裝置如圖3-11所示。試驗在常壓下進行。原料氣為空氣、氧氣和二氧化硫，分三路送入系統。氧氣是為了進行高氧濃度氣體實驗之用。壓縮空氣經活性炭過濾器1除油后，經濃硫酸洗滌瓶2和流量計3進入混合器4。氧和二氧化硫由鋼瓶進入混合器與空氣混合?；旌虾蟮脑蠚馑?/span>入反應器5。反應溫度用熱電偶6測量反應前后的氣體由碘量法用分析瓶和吸氣瓶分析SO2。即可算出二氧化硫的轉化率。
由于該反應為強放熱反應，所以控制催化劑層的溫度均勻一致，對測定可靠的活性數據是非常重要的。為此可采用如圖3-12結構的電熱爐。鎳鉻電熱絲分三組供熱，以便調節催化劑層的溫度。顆粒釩化劑充填在反應管和熱電偶套管的環形空間里。鎳格或鉑一佬絲熱電偶的接點可在催化劑層中的套管里上下移動，以便測量各點溫度。
如前所述，反應管的直徑要適中，以避免氣流和溫度分布的不均一。同時可將大顆粒催化劑破碎和用惰性固體顆粒如瓷球稀釋。
催化劑的活性可用在一定條件下的轉化率x表示。也可以用SO2在釩催化劑上氧化為SO的反應速度表示，例如:
dx/dt=k/a((xeq-x)/x)^0.8(b-ax/2)273/T
式中
x一SO2的轉化率;
t一接觸時間，秒;
k一一反應速度常數，秒^-1;
a一SO2的起始濃度，％體積;
b一氧的起始濃度，％體積;
xeq一SO2的平衡轉化率;
T一絕對溫度。
(2)萘氧化生產苯酐固定床催化劑的活性測定

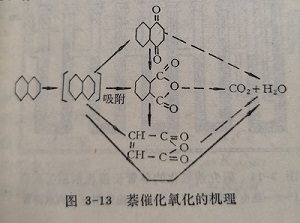

120氧化為放熱不可逆反應。在催化劑上除生成苯、CO2和HO的主反應外，通常還伴隨著少量副反應，反應的最終產物是二氧化碳和水(見圖3-13)。
萘的催化氧化和二氧化硫的催化氧化完全不同，它不僅要求催化劑有高的活性，而且還要求具有良好的選擇性。選擇催化劑的適宜組成和制備方法，以及合理的反應條件，可使的氧化反應基本上沿著生成苯酐的方向進行，并停留在生成苯酐的階段。這是一切烴類制取相應的含氧化合物的共同要求。工業上普遍采用V2O-K2SO-SiO2系催化劑，用列管式反應器或沸騰床反應器。
采用單管長催化劑層的測定方法，可使測定活性的條件接近于工業生產的條件，因此所測得的活性和動力學數據可直接用于工業生產。

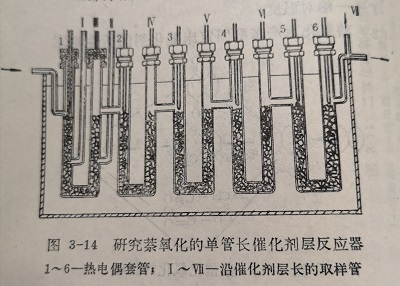

反應器的結構形式之一繪于圖3-14。反應管長2.5米，直徑1.9厘米，安放在熔鹽恒溫槽中。為了便于控制和測量床層的溫度，以及分析沿催化劑層的混合氣體的組成，將反應管等分為五個串連的U形反應段。每段催化劑層高45厘米，并各有測溫和取樣支管。第一段的兩個取樣支管分別位于催化劑層入口的15厘米和30厘米處。全部床層有六個測溫點，采用鐵一康銅熱電偶。

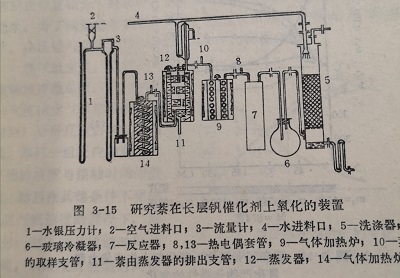

圖3-15為?？諝庥煽諌簷C(jī)經門2，流量計3和安放在預熱爐6中的蛇形管，進入蒸發器12，在電爐9中將反應混合氣體預熱到280℃，然后進入反應器7。反應后的混合物在玻璃冷凝器6中冷凝，未冷凝的氧化產物進入裝有瓷環的洗滌器5中用水洗滌。水銀壓力計用于控制和調節空氣流量的壓力。
反應產物苯酐和順丁烯二酸酐用堿確定，1,4-萘醌用光電比色法分析，CO2和CO則用氣體分析器分析。

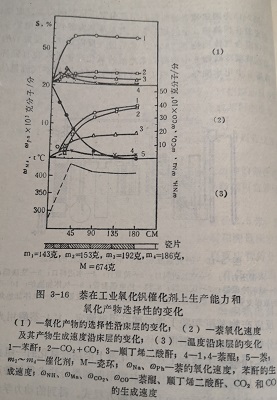

圖3-16繪出了在工業釩催化劑上沿層長氧化的一組典型實驗結果。從第三反應段到床層末端用圖解分法求得每種產物生成速度與濃度關系的動力學經驗方程式。得到的動力學規律如下：
苯酐的生成速度 ω1=K1CN
萘醌的生成速度 ω3=K3CN^2
萘醌的氧化速度 ω4=K4CNH
萘的深度氧化速度 ω5=K5CN
這里K1～K5為相應反應的速度常數，CN和CNH分別為萘和萘醌的濃度。
由于列管式反應器在化學工業中的廣泛應用，單管長層的測定方法對研究工業催化劑具有重要的意義。因?yàn)檫@種方法不僅能測得催化劑性能沿床層的變化，而且還可以通過試驗來選擇溫度、濃度、氣體流速的最適條件，以及求得動力學經驗方程式。所有這些結果可以直接用于工業反應器的設計和確定最適操作條件。
4.流動法研究催化反應的動力學
如前所述，用流動法研究反應動力學時，反應管直徑、催化劑顆粒大小和層高應有適宜的比例。一般要求沿反應管橫截面能排6～12?；瘎呋瘎痈邞?yīng)超過直徑2.5～3倍。例如，若反應管直徑為8毫米時，化劑顆粒直徑為1毫米，層高為30毫米。
為了測量催化劑層的溫度，還在反應管中安裝熱電偶套管。在反管與管之間要求能排放6～12粒催化劑。當氣流速度、溫度和反應物濃度穩定時，對應于某一氣流速度(即相應的接觸時間)分析反應后的氣體組C成，即得一組反應物和反應產物的濃度與接觸時間的數據。然后在其他條件不變僅變更氣流速度的情況下，得列另一組濃度與接觸時間的數據。以濃度對接觸時間作圖即可得到圖3-17所示的曲線。圖中C1和C2分別表示反應物和反應產物的濃度。曲線C1的斜率為反應物的消失速度，曲線C的第率則表示反應產物的生成速度。以反應產物的生成速度對反應物濃度作圖，可以得到由反應級數決定的不同形式的曲線(圖3-18)。這是因?yàn)閷?duì)于反應
A→B
dc/dτ=KC^n
取對數
㏒dc/dτ=㏒K+n㏒C

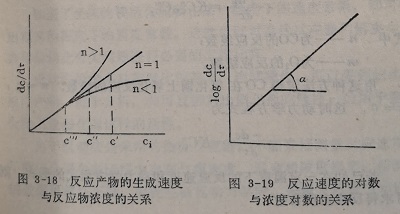

以反應速度的對數對濃度的對數作圖，則得一直線(圖3-19)。直線的斜率即為反應級數n值。
若反應物有兩種，生成物有一種，例如:
CO+1/2O2→CO2
則開始時可取氧的濃度大量過量，變更CO的濃度，測定二氧化碳的生成速度與CO濃度的關系。這樣就把問題簡化為只有一種反應物的情況了，然后在CO的某一濃度下變更氧的濃度，即可求得對應于氧的反應級數。
這時動力學方程式可以寫成如下形式:
-dc/dc= KCco^nCo2^m
式中
n一一為CO的反應級數;
m一一為O2的反應級數。
用這種方法求得CO在氧化銅上氧化反應的級數，n=1;m=0。這時動力學方程式為
-dc/dτ=KCco^n
若已知在一定溫度下的反應速度和動力學方程式的形式，
可求得反應速度常數。
例如對上述CO在氧化銅上的反應:
K=ω/C^n
由上式可見，當反應為零級時，則
K=ω即速度常數等于反應速度。
速度常數與溫度的關系，由阿累尼烏斯指數定律決定:
K=Koe^-E/RT
取對數
㏒K=㏒Ko-E/RT㏒ε
式中 R=1.9872卡/度?克分子。
由上式可知，在兩個溫度下測得對應的兩個速度常數值后，即可由下式算出反應的活化能:
E=(㏒K2-㏒K1)×1，9872×2.303/T1^-1- T2^-1=4,576㏒(K2/K1)/ (T2-T1)/ T1T2
知道了反應的視活化能和在某一溫度下的速度常數，即可算出在其他溫度下的速度常數。這就可以對設計反應器和解決生產條件最佳化有關問題進行必要的工程計算。流動法的優點是裝置比較簡單，連續操作，可以得到較多的反應產物，便于分析，并可直接對比催化劑的活性。適用于測定大批工業催化劑試樣的活性。
由于流動法是采用的微分反應器，不能直接測量反應速度。不能完全避免在床層中存在氣流速度、溫度和濃度梯度，使測定的數據可靠性下降。因此在研究動力學時，采用下述較為先進的流動循環法為宜。用這種方法可以獲得有關催化劑的生產能力和選擇性的更為可靠的數據，并且催化劑的用量少，甚至用一化劑也可進行測定。
三、流動循環法
流動循環法是1950年提出的，也叫做無梯度法。
1.流動循環法的基本原理

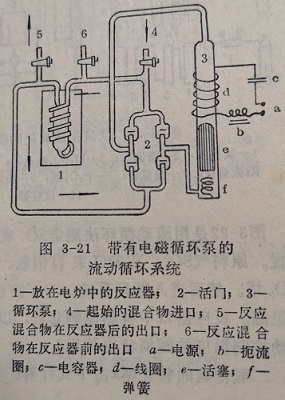

流動循環法的基本原理是將反應后的物料大部分循環，小部分導出系統。循環的物料與補充的新鮮反應物混合，然后再進入催化劑層反應。補充的新原料與導出的反應后物料之間，要相通應，以便達到循環系統的穩定。當循環物料量與新補充物料量之比足夠大時，則混合氣體在催化劑進出口的濃度變化很小。以致實際上可以認為在催化劑層中不存在濃度和溫度梯度的影響。所以也有人稱之為流動循環無梯度法。

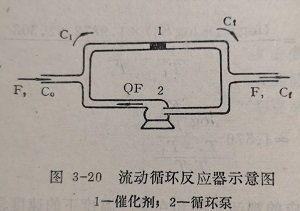

圖3-20為流動循環反應器的示意圖。若反應混合物進入循環系統的速度為F，反應物的濃度為C0;從循環系統流出的反應后的混合物的流速也為F，濃度為Cf:循環量是進料量的倍反應物在催化劑層入口處的濃度為C，則反應物進入催化劑層的物料平衡為
Ci(Q+1)F=CiQF+C0F
由此得
Ci=(C0+CiQ)/(Q+1)
若催化劑的表觀體積為V，則反應速度ωv可由下式計算:
ωv=F/V (Q+1)(Cf-Ci)=F/V(C0-Cf)=F/VC0X
式中X為反應物A的轉化率。
若以催化劑的重量P(或表面積S)代V，則單位催化劑重量(或表面積)表示的反應速度為:
ωw=F/WC0XA，和ωs=F/SC0XA
由此可見，只要求得反應物的轉化率，就可以直接而簡便地算出反應速度。
反應物在進出循環系統的混合物中的濃度差(Co-Cf)，是在催化劑層進出口濃度差(Cf-Ci)的(Q+1)倍，這就便于對反應組份的分析。
應用流動循環法的重要條件是Q＞＞F，方能得到正確的結果。在循環系統中用循環泵使反應混合物高速循環。循環泵可以是機械的、活塞的或電磁的，以及其他類型。圖3-21為帶有玻璃電磁循環泵的一種類型。其作用原理如下:由周期的切斷線路置或時間繼電器向線圈d中提供周期的電流，從而在線圈d中周期的產生磁場。在磁場的作用下內部裝有鐵磁物質的玻璃活塞e吸向上方，推動著管中的氣體向上運動，同時在活塞下部吸入氣體。當電路被切斷時，線圈d的磁場消失，由于重力的作用，活塞落在彈簧f上。在活塞上下周期運動的同時活門2的四個玻璃片中斜對角的兩個打開，另兩個關閉。活門的這種動作，使氣體進出始終沿著頭的方向運動，從而達到了氣體循環的目的。
2.流動循環法的測定方法
用流動循環法測定催化劑的活性與流動法沒有原則的區別主要的不同點在于，為了消除濃度和溫度梯度而使大部分反應合物循環。

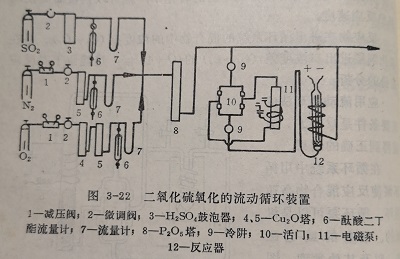

圖3-22是用流動循環法測定SO2氧化為SO的催化劑活性的裝置。原料氣SO2、N2和O2來自鋼瓶，分別經精制和計量后進入P2O塔。然后進入循環系統。為了防止冷凝，活門10要用電加熱保溫。反應器口中有熱電偶套管，以便測量溫度。反應器放在自動控制溫度的圓桶狀電爐里。
二氧化硫的轉化率x由下式計算:
x=(Co-Cf)·1000C/C0(100-1,5Cf)
式中C0和Cf，分別為SO2的起始濃度和最終的濃度，以體積％表示。

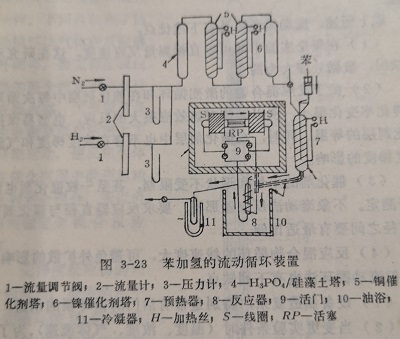

圖3-23為研究苯加氫生成環烷的流動循環裝置。循環泵為另一種形式，兩個線圈S交替的產生磁場，推動循環活塞RP。H2和稀釋劑N2經過計量、精制和干燥后，在預熱器8與苯混合，所需要溫度后，進入反應器9。反應后的混合氣體在冷凝器里將苯和反應產物冷凝。分析后即可算出轉化率。
3.流動循環法研究反應的動力學
用流動循環法研究反應動力學，最大的優點是可以直接測定以微分形式表示的反應速度:
ω=F/V-4(Co-Cf)
若以反應產物在單位時間內的生成速度表示則得:
ω=F/V C
式中C為反應產物的濃度。
測定時，只需在一定溫度下變更通過循環系統的氣體供料速度，即可簡便而迅速的算出相應的確度很高的反應速度。不集流動法那樣，求反速度需要用圖解微分法用圖解做分法求應速度時，確度要差的多。
有了在不同接觸時間下的反應速度和度值，以下的運算和流動法一樣，用圖解法求出反應級數，以及田速度常數求得視化能。
綜上所述，流動循環法具有下述優點：
(1)在每個實驗中都可以直接測量反應速度，這在研究動力學時，數據處理大為簡化。
(2)由于反應混合物的激烈循環和在催化劑層中每次循環的轉化率變化很小，所以即使對熱效應很大的反應，也容易保持催化劑層的等溫，同時，在催化劑層中也不存在濃度梯度和氣速度梯度的影響。
(3)化劑的用量和形狀不受限制，甚至一粒催化劑也能進行測定。不象流動法反應器那樣，要求反應器直徑與催化劑粒直徑之間要有最適比例。
(4)反應混合物循環的線速度大，可避免外擴散的影響。但流動循環法也有下列缺點：
(1)設備制造復雜，特別是帶有活門的循環泵的制造。
(2)當變更實驗條件時(溫度、濃度、氣體流速)，為了建立與新的實驗條件相對應的穩定濃度，需要較長的時間，因?yàn)檫@時用新的混合物組成取代循環中的氣體，必須通入不少于6倍的氣體。一般在實驗室研究的條件下，氣流速度為200～500厘米分，循環的體積約為1升，所以這種操作需要半個多小時的時間。
(3)研究動力學時，在混合物中有水蒸汽或易凝聚的產物時，就使裝置復雜化，循環泵和反應器都需保溫。同時隨著凝聚物在循環系統中的累積，會嚴重影響試驗工作的進行。
(4)在研究產物有聚合作用的反應時，循環泵的活門容易被粘住，需要停工清除。為了克眼以上缺點，采用結構簡單的無梯度反應器。這種反應器可以滿足對流動循環裝置的要求，又沒有上述的缺點。
4.無梯度反應器
無梯度反應器的結構原理和流動循環裝置樣不同點僅在于流動循環法氣體在反應器的整個循環安裝在反應器內部。工作原理是由電磁泵帶動活塞上下周期運動，使反應氣體在化劑層中激烈運動達到完全混合，所以也可叫做完全混合反應器。無梯度反應器的尺寸和容積，顯著的小于流動循環法的循環系統。它的容積根據需要可縮小到10～20毫升，甚至2毫升。

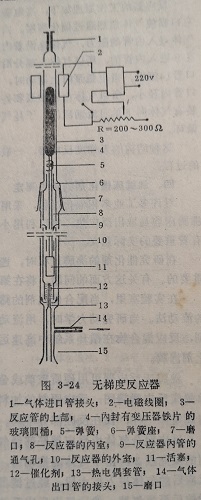

圖3-24為無梯度反應器的一種結構類型。它主要由反應器的外管、內管、電磁泵4帶動的活塞11以及熱電偶套管13組成。外管中部以口相連，下部的磨口與熱電偶套管相接。內管下部有格板，供充填催化劑之用。內管中上部的管壁開有氣孔，以便氣體循環通過。上端有彈簧6以承接彈簧5。
反應器的工作原理如下:當電磁泵4向下運動時，下端的塞11驅使氣體急烈通過催化劑層。由于氣體出口管14的阻力大于氣體進入內管的阻力，氣體是沿著內外管夾層空腔向上經內管氣孔9進入內管的，所以氣體大部分沿箭頭方向運動，小部分由出口管14流出。當電磁泵向上運動時，由于外管上部膨脹和氣體入口管內徑小，所以氣體由電磁泵和外管壁之間向下流動，活塞上裝有氣體向下單向流動活門。于是氣體形成通路，并在反應器內循環。
這種結構的無梯度反應器，一般限于研究有高沸點物質參加的過程。
四、沸騰床催化劑的活性測定
對許多工業多相催化過程，采用沸騰床生產是特別有利的。沸騰床容易取出反應熱，可以利用小顆粒催化劑，因此研究它具有著重要的實際意義。
在研究催化劑的沸騰過程時，選擇最適的流體力學條件是很重要的。有關這方面的問題，將在第四章中討論。在實驗室里，當配合催化劑的篩選進行測定時，可用較簡單的流動法。當研究動力學時，用流動循環法較好。前面已經提到，反應混合物在循環系統中高速運動所產生的推力，足夠使催化劑沸騰。

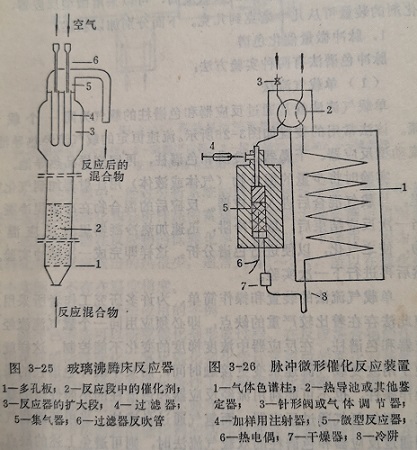

沸騰床反應器可用硬質玻璃或金屬材料制造。圖3-25是玻璃沸騰床反應器簡圖，反應原料的加料、精制、計量和產物的分析與固定床一樣，僅在反應部分不同。
反應混合氣體由反應器底部經氣體分布板1，進入裝有催化劑的反應段2，由于氣體的推動力，催化劑在這里呈沸騰狀態。反應后的氣體進入擴大段，經過濾器除去氣流夾帶的某些催化劑微粒后至集氣器，然后導出反應系統。過濾器隔一定時間要用空氣反吹，以防堵塞。
沸騰床技術已應用于研究許多過程的催化劑和動力學。如丙烯氨氧化為丙烯、乙烯氧化為環氧乙烷、氧化為苯酐、氨的合成，以及二氧化硫的氧化等。
五、微量催化色譜法
色譜分析法具有高效、高靈敏度、快速和易于自動化的優點，現在已成為石油與化工生產和科研工作中最廣泛采用的分析方法。色譜分析法的基本原理是根據各種物質的吸附性能不同，進行分離，從而達到分析的目的。利用色譜分析法的原理研究催化劑的活性和催化反應動力學的方法統稱為微量催化色譜法。常用的有兩種，即脈沖微量化色譜法和穩定流動微量催化色譜法。前者在實驗時每隔一定時間向反應器中加入反應物，因而化層中的化學反應是周期性的以脈沖形式進行的，然后，接連色儀進行分析，故稱為脈沖色譜法。穩定流動微量催化色譜法，和一般的流動法相似，其差別僅在于實驗裝置與色譜儀聯結，周期的取樣分析。由于色譜法的靈敏度高，可以采用微型反應器，化劑的裝量可從幾十毫克到幾克。下面分別加以敘述。
1.脈沖微量催化色譜脈沖色譜法有兩種實驗方法:
(1)單載氣流法
單氣流法就是通過反應器和色柱的氣為同一個氣流。該法常用的裝置如圖3-26所示。流速恒定的載氣流經熱導池流動型反應器、干燥器、冷阱和色譜柱，再回到樣品熱導池。
實驗時將少量的混合物(氣體或液體)用注射器加到氣化室里，與載氣混合后進入反應器。反應后的混合物在冷阱里冷凝。當一次反應結后，取下冷阱，迅速加熱冷凝器里的反應混合物，使之氣化，以便進行色譜分析。這樣即完成一次脈沖實驗然后再進行下一次實驗。
單載氣流法的裝置和操作簡單，為許多研究工作者所采用。但此法存在著比較嚴重的缺點，即必須應用同一個載氣流流經反應器和色譜柱，在反應器中濃度梯度的變化不能控制。這樣就不便于用改變載氣流速來變更接觸時間，而又不破壞色譜柱的最適操作條件，也不可能利用流經反應器和色譜柱的不同性質的載氣流，例如氧氣通過反應器，而氫氣通過色譜柱。當用兩路載氣分別通過反應器和色譜柱的雙載氣流法時，則可避免上述的缺點。

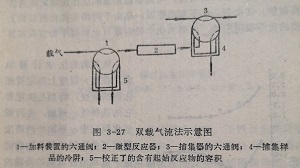

(2)雙載氣流法
雙載氣流法的實質是通過反應器和分析系統的載氣，互相獨立的，互不的。它的基本原理示于圖3-27。載氣通過六通1、反應器2和閥3。當轉動閥1時，反應混合物由校正了體積的5中流入反應器2，進而到充填了惰性物質或吸附劑的冷阱4中。在這里收集和冷凝反應產物及剩余的反應物。當冷阱收集了樣品后，轉動門，迅速加熱被冷凝的試樣到需要溫度，用載氣將混合物送入分析系統。
在上述流程中，經過分析系統的載氣的流速不變。在分析系統中條件的標準化和分析樣品的富集，都有助于提高測定的精確性。這就有可能在反應物的低轉化率(到10％)下操作。因?yàn)樵诘娃D(zhuǎn)化率下反應放出的熱很少，通常只有1～2卡，所以在催化劑層中實際上不存在溫度梯度。
(3)脈沖色譜法應用的實例
脈沖色譜法可以研究催化劑形成過程、在反應混合物的作用下催化劑的活性變化、氧化催化劑化學計量組成的變化對活性和選擇性的影響，研究在催化條件下反應物的化學吸收過程，以及研究氧化物催化劑的氧化和還原作用。脈沖色譜法測得的催化劑的活性是非穩定態的活性。而在前面敘述的幾種測定方法，都是測定穩定態的活性。這是因?yàn)榉磻?yīng)物以脈沖式的進入反應器，反應物所接觸的是催化劑的“干凈”表面，在反應物的作用下，催化劑表面的吸附作用和化學變化都有達到平衡。

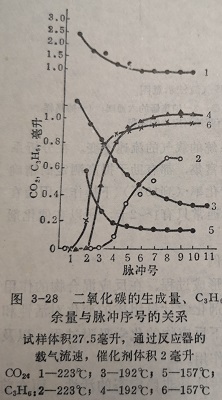

圖3-28為丙烯在氧化鉻催化劑上用氧氧化時，催化劑的活性變化與脈沖序號的關系。由圖很明顯，隨著向氧化鉻化劑中加入丙烯和氧次數的增加，化劑的活性迅速下降，當脈沖數增加到一定程度時，催化劑的活性趨于平穩，可以認為，這時的活性接近催化劑穩定態時的活性。可見非穩定態的活性比穩定態的活性高數倍。催化劑活性下降的原因，是由于兩烯在催化劑表面上強烈的化學吸附所致。丙烯的化學吸附量可由物料平衡方程式算出。
氧化物的化學計量組成，在很大程度上決定著催化劑的活性，特別是決定著它的選擇性。例如:在丙烯氧化反應中，用脈沖色譜法測定了各種銻的氧化物的活性，發現活性最高的是銻的五氧化物。根據這些數據，有時可以判斷復雜氧化物催化劑的活性組份。在這個例子中，因?yàn)殇R的五氧化物是活性最高選擇性最好的催化劑，所以這些性質應當出現在含有五價陰離子的NiSb2O6、FeSb2O6、CuSb2O6、FeSbO4等化合物中。

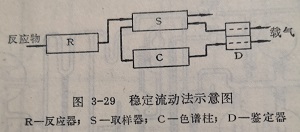

2.穩定流動量催化色譜法
該法的實質是將采用微型反應器的一般流動法的反應系統，中間隔著取樣器與色譜分析系統連結(圖3-29)。反應混合物以恒定流速進入微型反應器R，反應后的混合物經取樣器S流出。氣經鑒定器D，在取樣器中將一定量的反應后的混合物送至色譜柱C，分離后再經鑒定器D流出。這樣即可對穩定的反應進行周期的分析。
這種實驗方法對評價催化劑的活性穩定性和壽命有很大的實用意義。如用于動力學數據的測定，也比一般流動法優越。
六、靜態法
靜態法是最早的也是過去最常用的方法。用靜態法測定催化劑的活性時，在封閉的系統內反應，一直進行到熱力學平衡或反應物完全轉化為止。由于反應物濃度隨反應時間逐漸降低，所以反應速度也隨時間連續下降。如在研究的容積里，溫度保持恒定，又不存在擴散影響，則在反應系統內就不會出現溫度梯度和濃度梯度。同時溫度也不隨時間改變。
對于測定分子數改變的反應，用靜態法是方便的。因?yàn)檫@時可以測定隨時間而變化的系統壓力，算出轉化率。當反應分子數不變時，就需要采用復雜的分析方法。
當催化劑的組成及其活性表面隨反應混合物的組成變化而改變時，就不能用靜態法。
靜態法的主要優點是可以利用少量的反應物。例如穩定的和放射性同位素，可以應用任何形狀的催化劑，如金屬塊、薄膜或絲等，而且一個實驗即可得到整個動力學曲線?，F(xiàn)在靜態法主要用于礎研究。圖3-30是研究氨在鉑絲催化劑上氧化的動力學裝置。
靜態法的主要缺點是在封閉系統內進行反應，得到的數據是積分性質的。
為了求反應速度，需要對實驗數據進行圖解微分，并且還可能存在溫度梯度和濃度梯度。因此在工業催化劑的研究中，很少采用這種方法
當用靜態法研究速度比較快的反應，或是在低壓下進行的反應，這時反應速度可能受到外擴散的影響。如果在封閉系統內增加拌裝置，例如玻璃電磁循環泵或其它儀器，可以避免外擴散的阻礙作用。這種改進的靜態法也稱為準靜態法。

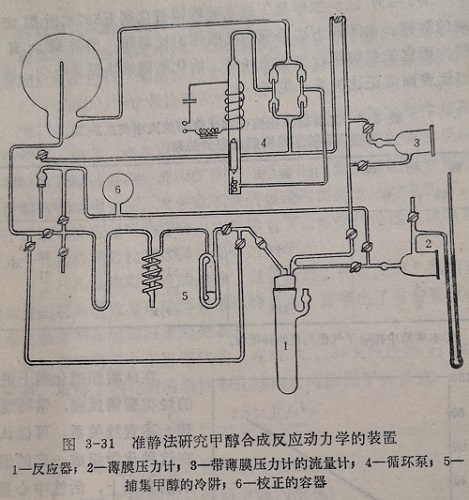

圖3-31為研究甲醇合成反應的動力學裝置。封閉系統內的氣體在玻璃電磁循環泵的作用下通過催化劑層進行激烈的循環，這樣既可消除外擴散的影響，也能迅速的將反應熱帶走，不致引起催化劑層的過熱。但準靜態法的裝置比較復雜。
