第四節 X射線結構分析在催化劑研究中的應用
X-射線結構分析在催化劑研究中主要用于測定物相組成、晶胞常數和微晶大小。

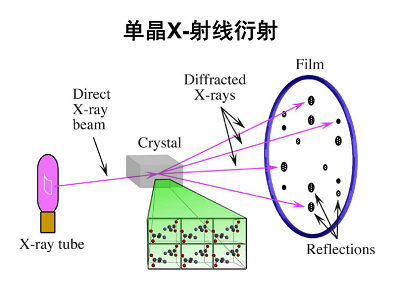

X射線是波長很短的電磁波，波長(在1R左右)與原子半徑在同一個數量級。當X-射線射到晶態物質上時，即產生衍射。在空間某些方向出現行射強度極大值。根據衍射線在空間的方向、強度和寬度，可進行催化劑的物相組成、晶胞常數和微晶大小的測定。
一、物相組成的測定
X射線結構分析的基礎是布拉格一烏爾夫公式
nλ=2dsinθ
式中 n——任意整數；
λ——入射的X-射線波長；
θ一一衍射角；
d一平行晶面間的距離。
如果用波長一定的X-射線射到結晶態的催化劑樣品上，用照相機或其他記錄裝置測量衍射角的大小和衍射強度，根據上列公式，就能鑒定出催化劑中的晶相結構。
原來每種晶態物質都有自己的衍射圖案，這和人的指紋都有自已的特征一樣?，F(xiàn)在已積累了大量的結晶物質的特征數據，并整理為標準結構衍射數據(ASTM卡片)。因此，只要將被測物質的衍射特征數據與標準卡片比較，如果結構數據一致，則卡片上府載物質的結構，即為被測物質的結構
此外，物質的x射線射圖案還有一個重要的特性，即一種物質的行射圖案，與其他物質的同時存在無關。像人的指疊在一起仍可分別鑒定一樣物相鑒定在催化劑結構測定方面重要的例子之一是氧化測定。大家知道，氧化鋁廣泛的被用作催化劑、吸附劑和催化的載體。它的晶相結構決定了它的催化性質，因面也決定了它的用途。例如活性的γ-Al2O3和η-Al2O3常用作催化劑、吸附劑或體，而無活性的α-Al2O3則僅用作載體。

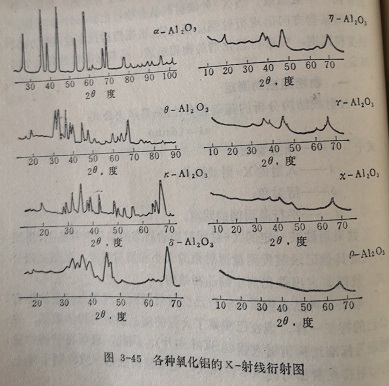

現在已知氧化鋁有八種不同的結構，它們的X射線衍射圖于圖3-45。
這些結構不同的氧化鋁，是用不同的原料在適當?shù)某恋砗屠匣瘲l件下得到的氧化鋁水合物，進一步在適宜的煅燒條件下制得的。

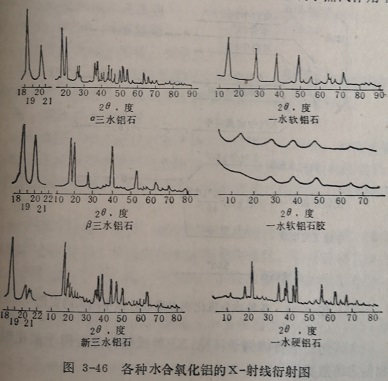

這些結構不同的氧化鋁水合物(圖3-46)可以如下述方法制備；
1.α-三水鋁石( Gibbsite)
在50～80℃下，往1，32克/升鋁酸鈉溶液(H＞12)中，快速通入CO2，即得單斜結構的三水氧化鋁。
2.β-三水鋁石( Bayerite)
由鋁鹽溶液用堿中和得到的沉淀，再經老化即得。它也是由鋁酸鈉制備a-三水氧化鋁的中間產物。
3.一水軟鋁石( Boehmite)
可從α-或β-三水氧化鋁在高溫高壓下和水或水蒸汽作用制得，壓力為140公斤/厘米²，溫度范為140~375℃。
4.β2-三水石( Nordstrandite)
將水中和硝酸鋁溶液得到的膠體懸浮在70％的乙二按流中，經水洗后在105℃下干燥，可制得的新三水鋁石。
5.一水硬鋁石（Diaspore）
在275～425℃和140公斤/厘米下，所有氫氧化鋁都可轉變?yōu)橐凰蹭X石.
6，無定形鋁膠
由鋁鹽或鋁酸鹽中和時最初生成的膠體。

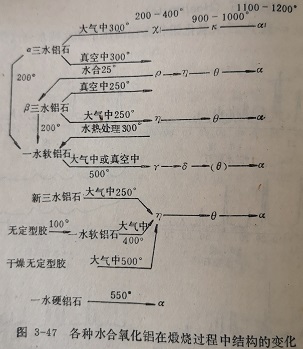

圖3-47表示氧化鋁水合物在加熱過程中結構的變化。
從氧化鋁制備的例子可見，X一射線結構分析用于化劑的晶相鑒定的重要作用。
二、晶胞常數的測定
晶體中對整個晶體具有代表性的最小的平行六面體，稱為晶胞常數的測定胞。一種純的晶態物質在正常條件下晶胞常數是一定的，即平行六面體的邊長都是一定的。但是當有其他物質存在，并能生成固溶體、同品取代或缺陷時，品胞常數可能發生變化。因而可能改變催化劑的活性和選擇性。
晶胞常數可用X-射線衍射儀測得的行射方向算出。目前測定晶胞常數的精確度可到0.1％。
有人以實驗證明，晶胞常數的改變能顯著的影響催化劑的活性和選擇性。例如對環己烷脫氫反應來說晶胞縮小了的氧化鉻，其活性降低，但晶胞略微縮小的鎳，則活性升高。
圖3-48表示，鎳的晶胞常數的變化對環烷脫氫活性的影響?；钚砸哉酃庵笖?shù)表示。鎳的活性隨晶胞常數的增大而降低。
三、微晶大小的測定
大多數固體催化劑是由微小晶粒組成的多孔固體。單位重量的活性物質提供的表面積與微晶大小有關。特別是對有載體的Pt，Pd等貴金屬催化劑的制備和使用，測定微晶大小有很大的實際意義。
由于物質種類、制法、煅燒和使用中的操作條件不同，催化劑中微晶大小分布，可以在很大的范圍內變化。粒徑從10A到幾百Å，甚至到幾千Å。但一般說來，活潑的催化劑的微晶在10～100Å之間。
用X-射線行射方法測定微晶大小系根據下述原理，即X-射線通過晶態物質后行射線的寬度(扣除儀器本身的寬化作用后，與微大小成反比。也就是說催化劑中微晶越小，衍射的X-射線的線條越寬，所以此法也稱為X-射線寬化法。該法是現已公認的定微大小的最有效方法之一。此法按下式計算。
D=Kλ/βcosθ
式中D一一微晶大小(Å)；
λ——入射的X射線波長；
θ——衍射角；
β——校正了儀器寬化作用后的行射線的寬度；
K一一狀態因子。與微晶形狀和晶面有關的常數。當微晶接近球形時，其值約為0.9。
