欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

 4,4'-氧代雙苯磺酰肼

中文名稱    4,4'-氧代雙苯磺酰肼

中文同名    二苯醚二磺酰肼4,4’-苯醚二磺酰肼

英文名稱    4,4'-Oxybis

化學式       C12H14N4O5S2

分子量       358.39

CAS編號   80-51-3

質(zhì)檢信息

質(zhì)檢項目     指標值

含量，％    ≥95%

PSA：        170.37000

LOGP：     4.12690

熔點 160-161 °C (dec.)(lit.)

密度 1.4940 (rough estimate)

折射率 1.6000 (estimate)

（預定需要5個工作日發(fā)貨）



化學特性

4,4''-氧雙(苯磺酰肼)為白色結(jié)晶體。熔點179-182℃。

產(chǎn)品用途

4,4''-氧雙(苯磺酰肼)用作橡膠、塑料工業(yè)用發(fā)泡劑。應(yīng)用極廣的有機磺酰肼類發(fā)泡劑，有萬能發(fā)泡劑之稱?？捎糜诰勐纫蚁?、聚乙烯、聚丙烯及ABS樹脂等，也可用作橡膠與合成樹脂的共混物及各種合成橡膠的發(fā)泡劑。適用的制品包括壁紙、地毯、通訊電纜、人造革及各種包裝材料等。其泡孔結(jié)構(gòu)細微均勻，尤適用于制造聚乙烯發(fā)泡電線電纜絕緣材料、微孔聚氯乙烯糊泡沫體等各種泡沫塑料。與碳酸氫鈉并用可降低分解溫度。用于氯丁橡膠時兼有促進硫化作用。



儲藏措施

1.儲存于陰涼、通風的庫房。

2.應(yīng)與氧化劑、食用化學品分開存放，切忌混儲。

3.保持容器密封。

4.遠離火種、熱源，防止陽光直射。

5.庫房必須安裝避雷設(shè)備。

6.排風系統(tǒng)應(yīng)設(shè)有導除靜電的接地裝置。

7.采用防爆型照明、通風設(shè)置。

8.禁止使用易產(chǎn)生火花的設(shè)備和工具。

9.儲區(qū)應(yīng)備有泄漏應(yīng)急處理設(shè)備和合適的收容材料。

10.防止粉塵和氣溶膠生成。

急救措施

【食入】攝入不可能。但是，如果攝入，獲得緊急醫(yī)療照顧。

【吸入】如果克服被曝光，將受害人轉(zhuǎn)移到空氣新鮮處。給予吸氧或人工呼吸。獲得緊急醫(yī)療照顧。迅速采取行動是至關(guān)重要的。

【皮膚】立即脫去污染的衣著。徹底清洗皮膚，用溫和的肥皂/水。W /溫水沖洗15分鐘。如果是粘的，首先使用無水清潔。尋求醫(yī)療照顧，如果不良影響或刺激。

【眼睛】眼睛接觸的情況下，立即用清水沖洗20-30分鐘。經(jīng)常收回眼皮。獲得緊急醫(yī)療照顧。

一種降低發(fā)泡劑濾餅含水量的方法

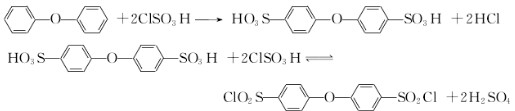

1.以二苯醚用氯磺酸進行磺酰氯化得4,4'-氧代雙苯磺酰氯，然后再與水合肼反應(yīng)得4,4'-氧代雙苯磺酰肼。反應(yīng)式如下

采用二苯醚與過量氯磺酸（摩爾比約1∶6）在常溫下反應(yīng)2h后傾入水中過濾得中間體4,4'-氯代雙苯磺酰氯粗品。二苯醚用約與其等量的濃硫酸在真空和135℃下磺化4h后，再與等當量的三氯氧磷回流3h，傾入冰水中，經(jīng)析出、過濾、水洗、濾干和干燥得中間體。中間體與稍過量的水合肼及等當量的氨水在30～40℃下反應(yīng)3h，最后經(jīng)過濾、水洗、干燥得產(chǎn)品。

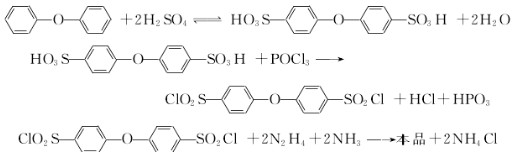

2.將二苯醚首先用濃硫酸磺化，再與三氯氧磷反應(yīng)得4,4'-氧代雙苯磺酰氯，繼續(xù)與水合肼和氨水反應(yīng)得4,4'-氧代雙苯磺酰肼。反應(yīng)式如下

將預計量的二苯醚、濃硫酸加入反應(yīng)瓶中，接通減壓系統(tǒng)并開始緩慢升溫至135℃。維持反應(yīng)4h后降溫至100～110℃，撤掉減壓系統(tǒng)。由滴液漏斗滴加預計量的三氯氧磷，維持反應(yīng)約3h后降溫。將反應(yīng)物在冰水中沉析，沉析物經(jīng)洗滌后取一定量的沉析物置于另一反應(yīng)瓶中，加入一定量的水，開始攪拌。加入氨水和水合肼的混合物，維持反應(yīng)在40℃，約3h后將反應(yīng)物過濾，水洗至中性，真空干燥或紅外干燥得灰白色粉末產(chǎn)品。

【發(fā)明內(nèi)容】

本發(fā)明的目的是克服現(xiàn)有技術(shù)中的不足，提供一種降低發(fā)泡劑濾餅含水量的方 法，是一種降低發(fā)泡劑濾餅含水量、提高干燥效率的方法。在不需要對現(xiàn)有過濾設(shè)備和干燥 工藝進行改造的情況下，就可以降低發(fā)泡劑濾餅含水量，從而降低干燥能耗，提高干燥設(shè)備 的生產(chǎn)能力和使用效率方法。采用疏水性偶聯(lián)劑溶液處理發(fā)泡劑濕濾餅的方法，減少水分 對發(fā)泡劑顆粒表面和顆粒之間的潤濕，使濾餅透氣性變好，同時，降低毛細管附加壓力，增 加脫水動力，從而可降低發(fā)泡劑濾餅含水量。

本發(fā)明的目的是通過以下技術(shù)方案實現(xiàn)的。這種降低發(fā)泡劑濾餅含水量的方法， 采用疏水性偶聯(lián)劑溶液處理已經(jīng)洗滌至中性的發(fā)泡劑濕濾餅，再過濾、干燥，母液可循環(huán)使 用；該方法包括以下幾個步驟：

(I)、將反應(yīng)生成的發(fā)泡劑過濾，并洗滌至濾液pH值為6. 5?7. 5,制成濕濾餅備 用；

(2)、將疏水性偶聯(lián)劑加入溶劑中，配制成質(zhì)量含量1 %?50%的偶聯(lián)劑溶液，攪 拌均勻；

(3)、將上述濕濾餅加入偶聯(lián)劑溶液中，開啟攪拌，攪拌時間5?60分鐘，偶聯(lián)劑與 發(fā)泡劑的質(zhì)量比為1/1000?1/100 ;

(4)、將偶聯(lián)劑處理的濕濾餅過濾，于80?105°C的烘箱中干燥至恒重，過濾后的 母液循環(huán)使用。

所述的發(fā)泡劑是偶氮二甲酰胺、4, 4'-氧代雙苯磺酰肼、N，N'-二亞硝基五次甲基 四胺、碳酸氫鈉、碳酸氫銨中的一種。

所述的偶聯(lián)劑是一種液態(tài)疏水性有機化合物，是硅烷偶聯(lián)劑、鈦酸酯偶聯(lián)劑、鋁酸 酯偶聯(lián)劑、鋁鈦復合偶聯(lián)劑、氟硅烷偶聯(lián)劑中的一種或它們?nèi)魏伪壤幕旌衔铩?/span>

所述的偶聯(lián)劑溶液的溶劑是水、甲醇、乙醇、正丙醇、異丙醇中的一種或它們?nèi)魏?比例的混合物。

本發(fā)明的有益效果是：在不影響發(fā)泡劑指標的前提下，使用偶聯(lián)劑溶液處理發(fā)泡 劑濕濾餅，可以顯著降低濕濾餅的含水量，從而節(jié)約干燥能耗，降低干燥時間，提高干燥設(shè) 備的使用效率。

【具體實施方式】

下面通過【具體實施方式】對本發(fā)明作進一步闡述，實施例將幫助更好地理解本發(fā) 明，但本發(fā)明并不僅僅局限于下述實施例。

這種降低發(fā)泡劑濾餅含水量的方法，采用疏水性偶聯(lián)劑溶液處理已經(jīng)洗滌至中性 的發(fā)泡劑濕濾餅，再過濾、干燥，母液可循環(huán)使用；該方法包括以下幾個步驟：

(1)、將反應(yīng)生成的發(fā)泡劑過濾，并洗滌至濾液pH值為6. 5?7. 5,制成濕濾餅備 用；

(2)、將疏水性偶聯(lián)劑加入溶劑中，配制成質(zhì)量含量1 %?50%的偶聯(lián)劑溶液，攪 拌均勻；

(3)、將上述濕濾餅加入偶聯(lián)劑溶液中，開啟攪拌，攪拌時間5?60分鐘，偶聯(lián)劑與 發(fā)泡劑的質(zhì)量比為1/1000?1/100 ;

(4)、將偶聯(lián)劑處理的濕濾餅過濾，于80?105°C的烘箱中干燥至恒重，過濾后的 母液循環(huán)使用。

所述的發(fā)泡劑是偶氮二甲酰胺、4, 4'-氧代雙苯磺酰肼、N，N'-二亞硝基五次甲基 四胺、碳酸氫鈉、碳酸氫銨中的一種。

所述的偶聯(lián)劑是一種液態(tài)疏水性有機化合物，是硅烷偶聯(lián)劑、鈦酸酯偶聯(lián)劑、鋁酸 酯偶聯(lián)劑、鋁鈦復合偶聯(lián)劑、氟硅烷偶聯(lián)劑中的一種或它們?nèi)魏伪壤幕旌衔铩?/span>

所述的偶聯(lián)劑溶液的溶劑是水、甲醇、乙醇、正丙醇、異丙醇中的一種或它們?nèi)魏?比例的混合物。

實施例1

將過氧化氫法制備的AC發(fā)泡劑過濾，并洗滌至濾液pH值為6. 5?7. 5,濕濾餅平 均分成三份。并且用不同的溶液進行浸泡，在常溫下繼續(xù)攪拌30分鐘，溶液體積為50mL， 浸泡結(jié)束后過濾。第一份用去離子水洗滌、過濾，樣品命名為AC-I ;第二份用質(zhì)量含量20% 的硅烷偶聯(lián)劑-乙醇溶液洗滌、過濾，樣品命名為AC-2 ;第三份用質(zhì)量含量50%的硅烷偶聯(lián) 劑-乙醇溶液洗滌、過濾，樣品命名為AC-3。分別稱量濾餅在溶液處理前和處理后的質(zhì)量， 并將樣品在l〇5°C下干燥至恒重，稱量干燥后的質(zhì)量。

表1 :處理前后濾餅含水量比較

【權(quán)利要求】

1. 一種降低發(fā)泡劑濾餅含水量的方法，其特征在于：該方法包括以下幾個步驟： (1) 、將反應(yīng)生成的發(fā)泡劑過濾，并洗滌至濾液pH值為6. 5?7. 5,制成濕濾餅備用； (2) 、將疏水性偶聯(lián)劑加入溶劑中，配制成質(zhì)量含量1%?50%的偶聯(lián)劑溶液，攪拌均 勻； (3) 、將上述濕濾餅加入偶聯(lián)劑溶液中，開啟攪拌，攪拌時間5?60分鐘，偶聯(lián)劑與發(fā)泡 劑的質(zhì)量比為1/1000?1/100 ; (4) 、將偶聯(lián)劑處理的濕濾餅過濾，于80?105°C的烘箱中干燥至恒重，過濾后的母液 循環(huán)使用。

2. 根據(jù)權(quán)利要求1所述的降低發(fā)泡劑濾餅含水量的方法，其特征在于：所述的發(fā)泡劑 是偶氮二甲酰胺、4, 4'-氧代雙苯磺酰肼、N，N'-二亞硝基五次甲基四胺、碳酸氫鈉、碳酸氫 銨中的一種。

3. 根據(jù)權(quán)利要求1所述的降低發(fā)泡劑濾餅含水量的方法，其特征在于：所述的偶聯(lián)劑 是一種液態(tài)疏水性有機化合物，是硅烷偶聯(lián)劑、鈦酸酯偶聯(lián)劑、鋁酸酯偶聯(lián)劑、鋁鈦復合偶 聯(lián)齊U、氟硅烷偶聯(lián)劑中的一種或它們?nèi)魏伪壤幕旌衔铩?/span>

4. 根據(jù)權(quán)利要求1所述的降低發(fā)泡劑濾餅含水量的方法，其特征在于：所述的偶聯(lián)劑 溶液的溶劑是水、甲醇、乙醇、正丙醇、異丙醇中的一種或它們?nèi)魏伪壤幕旌衔铩?/span>

編輯網(wǎng)站：http://f670.cn    999化工商城



產(chǎn)品信息
[顏色]	白色
[重量]	500g
