欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

 抗氧劑

中文名稱：抗氧劑1076

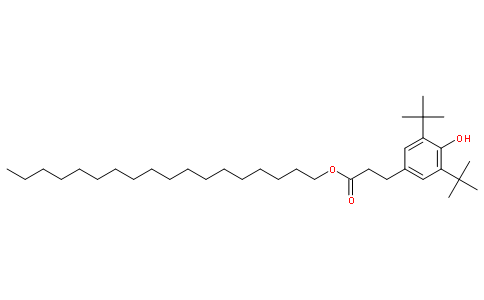

英文名稱：Antioxidant1076，n-octadecyl (3-[3,5-di-tert-butyl-4-hydroxyphenyl]propionate)

別名：十八烷基3-(3,5-二叔丁基-4-羥苯基)丙酸酯;3-(3,5-二叔丁基-4-羥基苯基)丙酸正十八烷醇酯;十八烷基-3,5-雙(1,1-二甲基乙基)-4-羥基苯丙酸酯;β-(3,5-二叔丁基-4-羥基苯基)丙酸十八醇酯;3-(3,5-二叔丁基-4-羥苯基)丙酸十八烷酯;抗氧化劑1076;

分子式: C35H62O3

分子量: 530.88

CAS號(hào)： 2082-79-3

質(zhì)檢信息

檢驗(yàn)項(xiàng)目           指標(biāo)

含量(含穩(wěn)定劑), ≥98%

干燥失重:          ≤1.0%，

重金屬:             ≤20ppm，

PSA：            46.53000

LOGP：        10.72450

化學(xué)特性

抗氧劑1076是一種化學(xué)物質(zhì)，白色結(jié)晶粉末，密度0.929 g/cm3沸點(diǎn)568.1ºC at 760 mmHg熔點(diǎn)50-52 °C(lit.)閃點(diǎn)>230 °F折射率1.487，pH 5.7。無(wú)氣味，無(wú)味。溶于苯、甲苯、丙酮、酯類等溶劑，不溶于水。具刺激性。

產(chǎn)品用途

抗氧劑1076當(dāng)其在聚合物體系中僅少量存在時(shí)，就可延緩或抑制聚合物氧化過(guò)程的進(jìn)行，從而阻止聚合物的老化并延長(zhǎng)其使用壽命，又被稱為“防老劑”。是一種高效非污染性無(wú)毒的受阻酚型抗氧劑,與大多數(shù)聚合物具有很好的相容性。材料科學(xué)，有良好的防止光和熱引起的變色作用,有較好的耐熱及耐水萃取性能。廣泛用于聚乙烯、聚丙烯、聚苯乙烯、ABS樹(shù)脂、聚氯乙烯、尼龍、聚酯、聚氨酯、纖維素塑料和各種橡膠的抗氧劑。與抗氧劑AT-168、DLTDP等并用能發(fā)揮協(xié)同效應(yīng),提高抗氧化效果。本品同時(shí)還具有一定的光穩(wěn)定作用。也用來(lái)防止油脂和涂料的熱氧老化。用量一般為0.05%～0.5%。 是一類受阻酚類抗氧劑,為優(yōu)良的非污染性無(wú)毒抗氧劑,有較好的耐熱及耐水萃取性能。廣泛用于聚乙烯、聚丙烯、聚苯乙烯、ABS樹(shù)脂、聚氯乙烯、尼龍、聚酯、聚氨酯、纖維素塑料和各種橡膠的抗氧劑,具有相容性好、抗氧性能高、不著色、不污染、耐洗滌、揮發(fā)性小等優(yōu)點(diǎn)。參考用量0.1～0.5份。

生產(chǎn)方法

將10份β-(3,5-二叔丁基4羥基苯基)丙酸甲酯、8.36份十八醇、1.44份甲醇鈉、1.14份二甲基亞砜等投入酯交換釜,攪拌下加熱升溫使物料熔融、溶解,在140℃左右反應(yīng)3h。然后冷卻降溫至80～90℃,用1.6份的醋酸中和甲醇鈉。繼續(xù)降溫至30℃,加入12.6份石油醚萃取反應(yīng)物。攪拌后靜置分層,從分去的廢液中回收甲醇及醋酸鈉。油層經(jīng)水洗、冷卻、結(jié)晶、過(guò)濾、干燥,即得粗產(chǎn)品。濾液經(jīng)蒸餾回收石油醚。 粗產(chǎn)品與總投料配比的2.4份酒精及1.2份的乙酸乙酯,加入溶解釜,攪拌下加熱,直至回流,待物料全部溶解,趁熱過(guò)濾,去掉不溶性物質(zhì)。濾液送入蒸餾裝置,回收溶劑濃縮后,出料、冷卻、結(jié)晶析出,再離心分離,晶粒經(jīng)烘干即得成品。

由對(duì)甲酚與叔丁醇制備。將對(duì)甲酚、叔丁醇按1：1.1（摩爾比）投入反應(yīng)釜加熱溶解，然后加入催化劑磷酸，于65-70℃強(qiáng)烈攪拌下反應(yīng)。反應(yīng)產(chǎn)物先用10%的氫氧化鈉溶液洗至堿性，再用水洗至中性。用蒸餾法除去溶劑，再經(jīng)乙醇重結(jié)晶得成品。

由對(duì)甲酚與異丁烯置備。按化學(xué)式計(jì)量將異丁烯通入98%的對(duì)甲酚和2%濃硫酸的混合物，于65-70℃下反應(yīng)5h，對(duì)甲酚的轉(zhuǎn)化率可達(dá)95%。用60℃的熱水洗去酸，再先后用10%NaOH和熱水洗至中性得粗品。將粗品溶于80-90℃50%的乙醇，并添加0.5%的硫脲，趁熱過(guò)濾、甩干、干燥即得成品。產(chǎn)率90%-95%，純度99.5%，熔點(diǎn)大于69.5℃.工業(yè)上采用主、副塔串聯(lián)工藝。先將對(duì)甲酚和催化劑加入主、副塔內(nèi)，主塔溫度控制再65-80℃，副塔溫度控制再50-70℃。異丁烯氣體從主塔底部通入，其大部分與主塔內(nèi)對(duì)甲酚反應(yīng)，剩余部分從主塔頂部出來(lái)，進(jìn)入副塔底部，進(jìn)一步與對(duì)甲酚反應(yīng)。主塔反應(yīng)周期控制再4-5h，當(dāng)反應(yīng)結(jié)束后，停止通異丁烯氣體，加入20%的NaOH溶液，并用壓縮氣體鼓泡。中和后的烷基化產(chǎn)物經(jīng)蒸餾塔（8塊理論塔板）分離得粗品。后者用95%的乙醇溶解，離子交換去無(wú)機(jī)鹽，冷卻至10-20℃結(jié)晶、分離、真空干燥得到熔點(diǎn)大于69℃的產(chǎn)品。

含量分析

內(nèi)標(biāo)液準(zhǔn)確稱取二苯胺或4-叔丁酚500mg，溶于丙酮并定容至250ml。標(biāo)準(zhǔn)液準(zhǔn)確稱取標(biāo)準(zhǔn)BHT100mg，溶于丙酮并定容至50ml。測(cè)定準(zhǔn)確稱取試樣約10mg，溶于內(nèi)標(biāo)液并定容至50ml。將該試樣液注入一裝有氫焰離子檢出器的氣相色譜儀中。用裝有10%XE-60載于100～200目Aeropak30的玻璃柱(1.5m×3mm內(nèi)徑)，保持等溫155℃。注樣器和檢測(cè)器的溫度分別為225℃和250℃。用氮載氣，流量30ml/min。用各種濃度的BHT峰高和內(nèi)標(biāo)液峰高繪制標(biāo)準(zhǔn)曲線，然后參比標(biāo)準(zhǔn)曲線求取BHT的含量。

產(chǎn)品信息
[顏色]	白色
[重量]	100g
危險(xiǎn)性類別
[危險(xiǎn)性類別]	非?；?/td>
